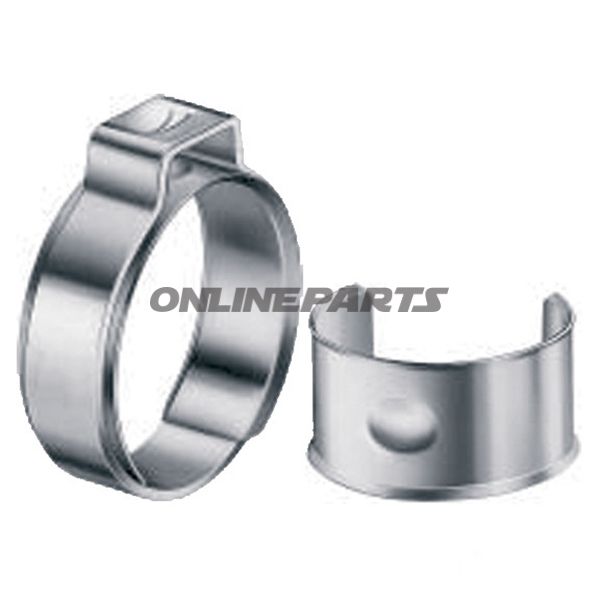

1-Schraubklemme mit Einlage zur Montage an Schläuchen, Durchmesser 6,3–7,5 mm
Produktübersicht: Diese 1-Schraubklemme (MPN: 467.23.66, GTIN: 15400018) ist eine Einzelschuhklemme, stufenloser Schlauchklemme aus Edelstahl mit Einlagenring (Flanke Insert). Sie eignet sich für kleine Durchmesserverbindungen und wird typischerweise zum Befestigen von Schläuchen, Rohren oder Kabelkanten verwendet, wo eine flache und sichtbare Abbindkontrolle gewünscht wird.
- Typ: 1-Schraubklemme, stufenlose Abbindung
- Material: Edelstahl (korrosionsbeständig)
- Maß: Ø x Breite: 8,0 x 7,0 mm
- Klemmgebiet: 6,3–7,5 mm
Funktion und Anwendung
Die Funktion der Klemme besteht darin, eine dauerhafte mechanische Abbindung um einen Schlauch oder ein Rohr zu erzeugen, indem das Ohr verformt wird. Der Einlagenring verteilt den Druck von der Klemme und verhindert direkte Schnitte oder lokale Beschädigungen des Schlauchs, während er gleichzeitig die Öffnung im Klemmohr überträgt, um eine gleichmäßige Wicklung zu erreichen. Die sichtbare Verformung des Klemmohrs ermöglicht es, zu überprüfen, dass die Abbindung vollständig ist.
Materialauswahl und Eigenschaften
Die Klemme ist aus Edelstahl gefertigt, gewählt wegen ihrer Beständigkeit gegen Korrosion und mechanischen Verschleiß in feuchten oder ölbenetzten Umgebungen. Edelstahl sorgt für lange Haltbarkeit ohne rasanten Spannungsverlust oder systemische Rostschäden. Der Einlagenring ist so geformt, dass er eine flachere, schonendere Kontaktfläche zur Schlauchsoberfläche bietet, wodurch das Risiko von Punktdruck reduziert und der Verschleiß an verbundenen Materialien verringert wird.
Praktische Vorteile für Mechaniker und Werkstätten
- Schnelle und einfache Montage durch plastische Verformung des Ohrs — erfordert das korrekte Presswerkzeug für 1-Schraubklemmen.
- Sichtbare Abbindkontrolle: Wenn das Ohr vollständig verformt ist, kann die korrekte Montage visuell bestätigt werden.
- Der Einlagenring schützt den Schlauch vor direktem Schneiddruck und trägt zu einer gleichmäßigeren Dichtung rund um die Klemme bei.
- Eignet sich für kleine Durchmesser (empfohlener Start ab ca. 2,9 mm bei anderen Varianten); dieses spezifische Produkt deckt 6,3–7,5 mm ab.
Kompatibilität und Anwendungsbereiche
Die Klemme wird typischerweise an Gummi- und PVC-Schläuchen in Kraftstoff-, Kühlmittel- oder Vakuumanschlüssen verwendet, sowie an Gewebe- Abdeckungen und Kabelkanälen, wo eine geringe Profilhöhe und eine zuverlässige, verriegelte Abbindung gewünscht wird. Achten Sie darauf, den richtigen Durchmesser zu wählen und geeignetes Presswerkzeug zu verwenden, um Über- oder Untermontage zu vermeiden.
Technische Daten (Auszug):
Typ: 1 Ear Clamp, Stepless Ear Clamp
Minimales Schraubbereich: 6,3 mm
Maximales Schraubbereich: 7,5 mm
Breite: 7,0 mm
Material: Edelstahl
Farbe: Silber
Identifikation: Die Produzentennummer (MPN) des Herstellers lautet 467.23.66 und die GTIN ist 15400018. Wenn Sie eine spezifische Material- oder Rückverfolgbarkeits-Spezifikation benötigen, können diese Nummern verwendet werden, um Produktspezifikationen oder Bestellinformationen beim Lieferanten abzurufen.
Montagehinweise: Verwenden Sie das geeignete Presswerkzeug, das für 1-Schraubklemmen ausgelegt ist, um eine korrekte plastische Verformung sicherzustellen. Vermeiden Sie die Verwendung herkömmlicher Zangen, da dies zu ungleichmäßiger Abbindung oder Beschädigung der Klemme/ des Einlegesrings führen kann. Nach der Montage muss die sichtbare Verformung kontrolliert werden, um eine korrekte Abbindung zu bestätigen.
