Klemme 1 Ohr 22.0-24.8M Einlagering

Klemm 1-Öse für Schläuche und Kabelverbindungen (Ø 22,0–24,8 mm)

Produktfunktion

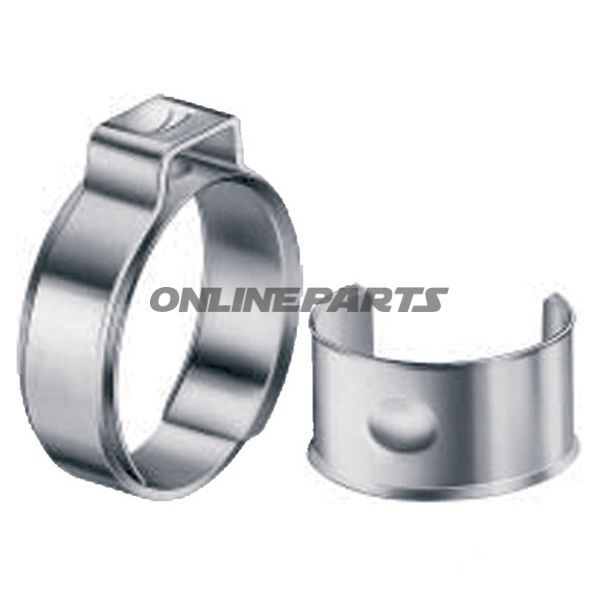

Diese 1-Öse-Klemme mit Einsatz (MPN: 467.24.57, GTIN: 15400050) ist für eine dauerhafte Befestigung von Schläuchen und flexiblen Verbindungen im Bereich von 22,0–24,8 mm vorgesehen. Die Klemme funktioniert durch plastische Verformung des Öhrs, wodurch eine gleichmäßige, ovale Dichtung um die geklemmten Bauteile entsteht. Die dargestellte Verformung ermöglicht eine visuelle Kontrolle der korrekten Zusammendrückung.

Anwendung

• Festlegung von Gummi- und Kunststoffschläuchen in technischen Installationen und Motorumgebungen.
• Verwendung dort, wo eine kompakte, flache und dauerhafte Verbindung erforderlich ist.
• Geeignet für Mechaniker und Servicetechniker, die eine sichtbare Verbindungsabdichtung und robuste Halt benötigen.

Materialien und Konstruktion
Die Klemme besteht aus Edelstahl, der Korrosionsbeständigkeit in typischen Werkstatt- und Motorumgebungen bietet. Der mitgelieferte Einsatzring ist flanzenförmig und so ausgelegt, die Öhlausspalte zu überspannen. Dadurch wird die Klemmkraft rund um den Schlauch verteilt und das Risiko von Einschnitten oder lokalen Beschädigungen von weichem oder hartem Material reduziert.

Wichtige Eigenschaften

• Durchmesserbereich: 22,0–24,8 mm (bietet nominellen Spannungsbedarf innerhalb dieses Bereichs).
• Maße: Ø x Breite 25,5 x 7,0 mm (Bandbreite 7,0 mm).
• Schrittlossige Klemmkraft bei korrekter Verformung des Öhrs – gewährleistet gleichmäßige Abdichtung ohne Stufen.
• Flaschen-Einsatz verhindert das Durchschneiden des Schlauchs und sorgt für eine gleichumfassende Pakung.
• Edelstahl: Kombination aus mechanischer Festigkeit und Korrosionsbeständigkeit.
• Visuelle Kontrollmöglichkeit: vollständige Verformung des Öhrs kennzeichnet korrekten Montage.

Technische Spezifikationen

Kompatibilität und Montage
Die Klemme ist geeignet für Standard-Schlauch- und Rohrdurchmesser im angegebenen Bereich. Die Montage erfolgt mit geeigneten Zangen oder 1-Öse-Klemm-Pressewerkzeugen, bis das Öhr vollständig umgeformt ist. Aufgrund der dauerhaften Verformung ist eine Wiederverwendung eingeschränkt; die Entfernung erfordert typischerweise das Abkneifen oder Zuschneiden der Klemme.

Hinweise
Die Produkt-MPN und GTIN dienen der eindeutigen Identifikation bei Bestellung und Teilenmanagement. Es werden hier keine Informationen zu Verpackungsmengen angegeben; beurteilen Sie den Bedarf anhand Ihres Projekts oder Lagerbestands.
