Klemme 1 Ohr 18.8-21.1M Einlagering

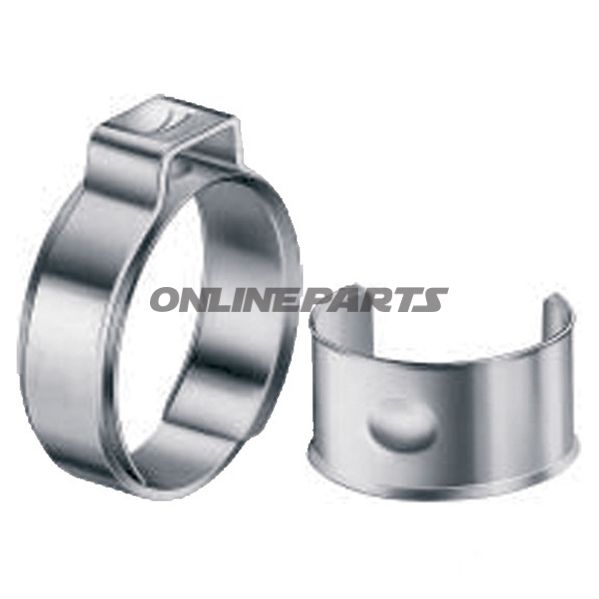

1-Ohrenklemme mit Einsatzring für Schläuche und Kunststoffteile (Ø 18,8–21,1 mm)

Beschreibung und Funktion
Diese 1-Ohrenklemme (MPN: 467.24.40, GTIN: 15400046) ist eine kontinuierliche, stufenlose Klemme, die zur Befestigung rund um weiche und harte Gummi- oder Kunststoffschläuche vorgesehen ist. Die Klemme wird durch Verformen des „Ohrs“ geschlossen, wodurch eine gleichmäßige, runde Druckverteilung ohne Abstufungen entsteht. Der Einsatzring liegt über der Ohrschnitte und verteilt den Druck, sodass das Risiko des Eindringens in das Material reduziert wird und eine eng anliegende Umfassung rund um den Schlauch erreicht wird.

Material und Oberfläche
Die Klemme besteht aus rostfreiem Stahl, der einen Korrosionsschutz unter normalen Betriebsbedingungen bietet. Die silberne Oberfläche ist typisch für rostfreien Stahl und eignet sich sowohl für Innenmotor- und Fahrzeuganwendungen als auch für den Außeneinsatz, bei dem Feuchtigkeit auftreten kann.

Technische Daten

• Typ: 1-Ohrenklemme, stepless / ohne schrittweise Eingriffe
• Klemnbereich: 18,8 mm – 21,1 mm
• Breite: 7,0 mm
• Material: rostfreier Stahl
• Farbe: silber
• MPN: 467.24.40
• GTIN: 15400046

Montage und Verwendung
Die Klemme wird montiert, indem sie um das Schlauchende gelegt und das Ohran mit einem geeigneten Werkzeug (Ohrzange) zusammengedrückt wird. Wenn das Ohr vollständig verformt ist, ist die Verziehung sichtbar und ermöglicht eine visuelle Kontrolle einer korrekt ausgeführten Anpressung. Der Einsatzring verhindert, dass der Rand des Spannbandes in den Schlauch schneidet, was besonders bei weichen Materialien oder wenn eine gleichmäßige Dichtung wichtig ist, relevant ist.

Eigenschaften und relevante Anwendungen

• Dies ermöglicht eine gleichmäßige, runde Spannung — geeignet für Schlauchverbindungen, Kühlsysteme, Vakuum- und brennstoffführende Systeme, bei denen eine glatte Kontaktfläche gewünscht ist.
• Der Einsatzring reduziert lokalen Druck und schützt die Materialoberfläche vor Schnitte(n).
• Offene Verformung des Ohrs dient als Kontrolle für eine korrekte Montage ohne Messung des Drehmoments.
• Rostfreier Stahl schützt vor Rost in normalen Umgebungen; bei aggressiven Chemikalien oder stark salzhaltigen Umgebungen sollte die Materialwahl geprüft werden.

Kompatibilität und Auswahl
Die Klemme deckt Durchmesser von 18,8 bis 21,1 mm und eine Bandbreite von 7,0 mm ab — wählen Sie diese Größe, wenn der Schlauchdurchmesser innerhalb des genannten Intervalls liegt und eine relativ schmale Bandbreite akzeptabel ist. Für dickere oder sehr flexible Schläuche kann eine breitere Klemme geeigneter sein. Beachten Sie, dass der Einsatzring diese Klammentyp speziell geeignet macht für Kombinationen aus härteren und weicheren Materialien, bei denen das Verletzungsrisiko minimiert werden soll.

Qualitäts- und Prüfnote
Die Produkt-MPN (467.24.40) und der GTIN (15400046) sind für Nachverfolgbarkeit und eine einfache Identifikation bei Bestellung und Lagerverwaltung integriert. Bei der Montage wird empfohlen, das richtige Werkzeug für 1-Ohrenklemmen zu verwenden, um die volle Verformung und damit die korrekte Klembelastung sicherzustellen. Vermeiden Sie wiederholte Dehnung/Spannung, da das Ohr für eine Einmalverformung für eine dauerhafte Befestigung ausgelegt ist.

Weitere technische Informationen
Es wird auf die technischen Daten des Produkts verwiesen, die detaillierte Maße und Materialbeschreibung enthalten; dazu gehören Typangabe als „1 Ear Clamp / Stepless Ear Clamps“, Klemnbereich min. 18,8 mm und max. 21,1 mm, Breite 7,0 mm sowie Material rostfreier Stahl.
