Klemme 1 Ohr 14.8-16.8M Einlagering

Klemmen (1-Ø) für Schlauch/Leitung, Spannbereich 14,8–16,8 mm

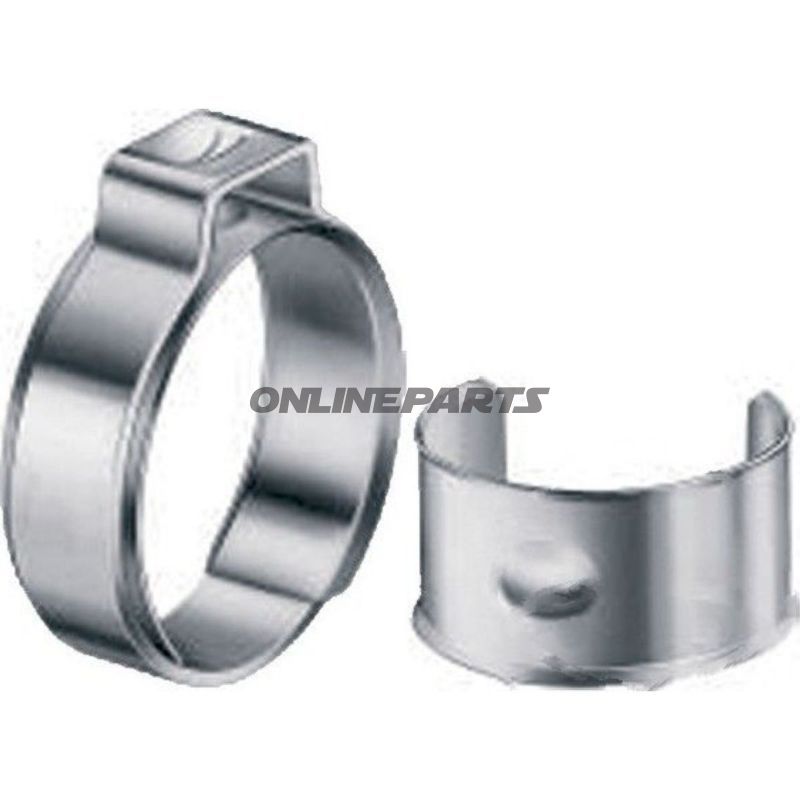

Diese Produktbeschreibung deckt eine 1‑Ø‑Klemme mit Einsatzring ab, die zum Befestigen kleiner Schläuche und Leitungen vorgesehen ist. Das Produkt wird unter der MPN 467.86.29 geliefert und kann mit der GTIN 15400040 identifiziert werden.

Funktion und Anwendung

• 1‑Ø‑Klemmkonstruktion: Die Klemmenöse wird beim Montieren verformt, wodurch eine permanente, sichtbar überprüfbare Abbindung entsteht.
• Der Einsatzring (Flange Insert) verteilt den Druck und verhindert direkten Kontakt zwischen der Klemme und dem Schlauchmaterial, wodurch das Risiko von Punktbelastung und Beschädigungen reduziert wird.
• Eignet sich für kleine Durchmesser, Einstieg ab ca. 2,9 mm, mit effektivem Spannbereich von 14,8 mm bis 16,8 mm.
• Typischer Einsatz für Kraftstoff-, Kühlmittel- oder Vakuumschläuche, Kabeldurchführungen und ähnliche Anwendungen in Motorrad- und kleineren Kraftfahrzeugumgebungen, wo Platz und eine präzise Klemmwirkung kritisch sind.

Materialien und Eigenschaften

• Material: Edelstahl — silberfarbene Oberfläche. Edelstahl bietet Korrosionsbeständigkeit in Werkstatt- und Außenumgebungen, ohne das Material bei normaler Betriebstemperatur spröde zu machen.
• Breite: 7,0 mm; Ø‑Dimension der Klemmangabe ca. 17,5 mm (Außendurchmesser gemessene Referenz).
• Der Einsatzring ist gerollt/geriffelt, um eine gleichmäßige Druckverteilung und eine „Brücke“ über dem Klemmrohr zu schaffen, was eine Dichtung um den Schlauch selbst bei vollständiger Verformung des Ohrs sicherstellt.
• Montage: schnelle und einfache Verformung des Ohrs mit geeigneter Crimpzange oder Presswerkzeug. Die Abbindung ist bei vollständiger Verformung sichtbar, was eine visuelle Kontrolle nach der Montage ermöglicht.

Technische Daten

Kompatibilität und AnwendungsTipps

• Wählen Sie diese Klemme, wenn der Schlauchdurchmesser nach dem Anlegen innerhalb des angegebenen Spannbereichs liegt. Für Schläuche mit dickeren Wandungen kann sich der effektive Innendruck ändern – messen Sie immer den Gesamtdurchmesser inklusive Schlauchwand.
• Verwenden Sie geeignetes Crimpwerkzeug, das für 1‑Ø‑Klemmen konzipiert ist, um die richtige Verformung zu erreichen und damit eine zuverlässige Abbindung sowie eine einfache visuelle Kontrolle zu ermöglichen.
• Vermeiden Sie wiederholtes Ab- und Aufmontieren; 1‑Ø‑Klemmen sind für feste, einmalige Montage vorgesehen, bei der eine sichtbare Versiegelung erforderlich ist.

Identifikation und Rückverfolgbarkeit

Das Produkt ist mit der Herstellerteilenummer (MPN) 467.86.29 und GTIN 15400040 katalogisiert. Diese Nummern können für Beschaffung, Ersatzteile und Lagerverwaltung sowie zur Sicherstellung der korrekten Dokumentation bei Servicearbeiten verwendet werden.

Qualitäts- und SicherheitsNotizen

• Edelstahl reduziert das Korrosionsrisiko; wählen Sie Material entsprechend der Umgebung (Salzwasser, Chemikalien usw.), da extreme Bedingungen spezielle Legierungen erfordern können.
• Überprüfen Sie stets, ob der Einsatzring korrekt positioniert ist, bevor Sie crimpen, um lokale Beschädigungen am Schlauchmaterial zu vermeiden.
