Klemme 1 Ohr 12.8-14.8M Einlagering

Klemme (1-Ohre) für Schlauchnippel – Schelle 12,8–14,8 mm

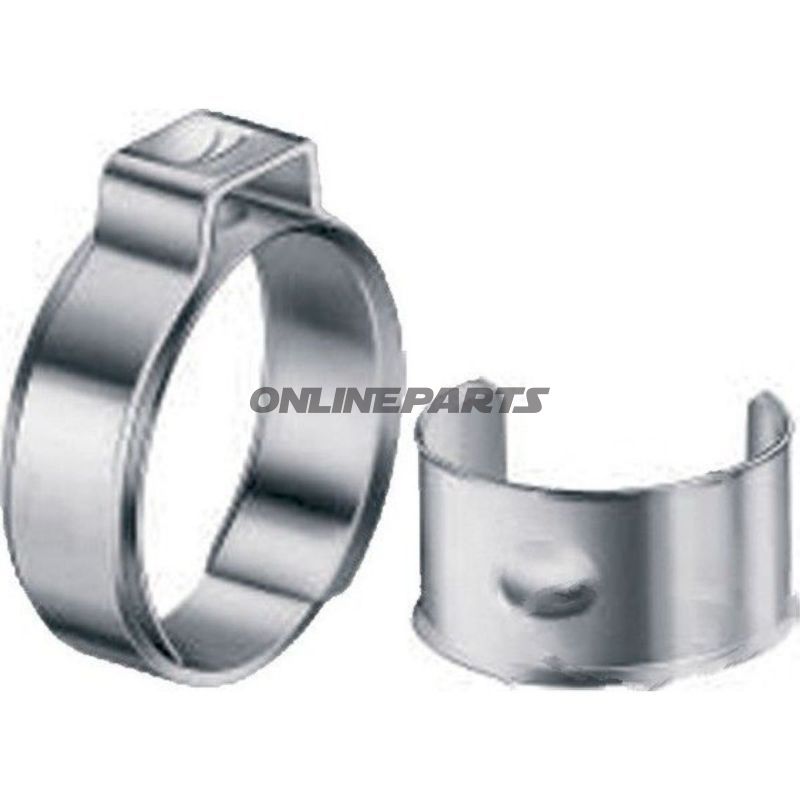

Produktübersicht: Diese 1-Ohre-Klemme (Oetiker-Typ) mit Inserts ist vorgesehen zur sicheren Befestigung von kleinen Schläuchen und Rohren mit einer effektiven Spannweite von 12,8 mm bis 14,8 mm. GTIN: 15400036 und die Herstellerartikelnummer (MPN): 467.86.45 sind dieser Ausführung zur eindeutigen Identifikation zugeordnet.

Funktion und Anwendung:

• Die Klemme funktioniert durch plastische Verformung des Ohrs, wodurch eine dauerhafte und messbare Verengung um den Schlauch herum gewährleistet wird.
• Das eingebrachte Flanging (Insert) liegt wie eine Keil zwischen Klemme und Schlauch und verhindert lokale Beschädigungen oder das Durchstoßen des Schlauchs beim Zusammenbau.
• Die Auslegung ist geeignet für kleine Durchmesser, beginnend ab ca. 2,9 mm, und sorgt bei korrekter Montage für eine gleichmäßige Rundklemmenverteilung.
• Die sichtbare Verformung des Ohrs ermöglicht eine direkte Abbindungs- oder Kontrolle nach der Montage.

Materialien und Eigenschaften:

• Material: Rostfreier Stahl. Die Wahl des rostfreien Stahls erhöht die Korrosionsbeständigkeit und eignet die Klemme für Umgebungen, in denen Feuchtigkeit oder Salz vorkommen kann.
• Oberfläche: Silbrig glänzende Ausführung aus rostfreiem Stahl.
• Insert/Flange: Integriertes Inserts, um den Druck zu verteilen und Punktbelastung des Schlauchmaterials zu vermeiden.

Technische Daten:

• Typ: 1-Ohre-Klemme
• Spannbereich: 12,8–14,8 mm
• Außenmaße (Ø x Breite): 15,5 x 7,0 mm
• Breite des Bandes: 7,0 mm
• Material: Rostfreier Stahl

Praktische Hinweise zur Montage und Verwendung:

• Montage durch Verformung des Ohres mit geeigneten Presswerkzeugen oder Spezialzangen für 1-Ohre-Klemmen, um eine korrekte, gleichmäßige Verformung sicherzustellen.
• Kontrollieren Sie nach der Montage die sichtbare vollständige Umformung des Ohrs, um die korrekte Spannung zu bestätigen. Fehlende sichtbare Verformung weist nicht auf eine korrekte Klemmung hin.
• Das Insert reduziert das Risiko, Schlauchteile in die Klemmenöffnung zu drücken, und sorgt für eine gleichmäßigere Abdichtung – besonders relevant bei weichen oder empfindlichen Schlauchmaterialien.
• Achten Sie auf Kompatibilität mit Schlauchtyp und Wanddicke; die Klemme ist für kleine Durchmesser vorgesehen und muss basierend auf Außenmaß und Materialdruck- bzw. Temperaturbedingungen ausgewählt werden.

Kompatibilität und Einsatzbereiche: Typischerweise verwendet für Kraftstoff- und Vakuumschlauch, Verbindungsschläuche im Kühlsystem, Kabelverlängerungen und andere Anwendungen, in denen eine flache, permanente Klemm-Lösung gewünscht wird. Passt, wenn der Spannbereich 12,8–14,8 mm dem Schlauch- bzw. Rohrdurchmesser entspricht.

Identifikation und Rückverfolgbarkeit: GTIN 15400036 und MPN 467.86.45 können für Bestellungen, Teileverwaltung und Dokumentation in Ersatzteillisten verwendet werden. Es ist kein Markenname in den Produktdaten angegeben; MPN und GTIN gewährleisten Eindeutigkeit beim Einkauf.

Sicherheit und Wartung: Nach der Montage ist die Klemme für eine dauerhafte Befestigung ausgelegt; Entfernen erfordert Schneiden oder Unterbrechen der Klemme. Bei Demontage die Integrität des Schlauchs prüfen und ggf. ersetzen, falls beschädigt.
