Ohrklemme Oetiker 1 Ohr MPN 467.24.24 Zum Umformen und Sichern von Schläuchen. Edelstahl, Ø x Bandbreite 13,8 x 7,0 mm. Durchmesserbereich 11,1–13,1 mm.
Artikelnummer: 467.24.24
Herstellernummer: 15400032

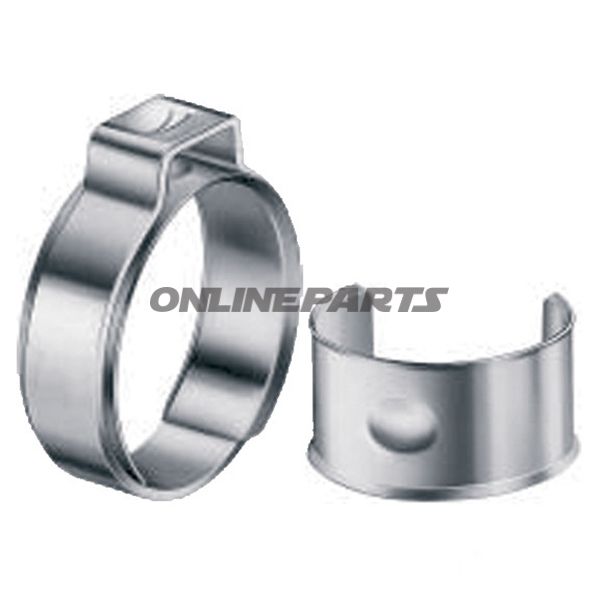

1-Ohren-Klemme mit Einlage — für Schlauch- und Rohrverbindungen (Ø 11,1–13,1 mm)
Produktübersicht: Diese 1-Ohren-Klemme (MPN: 467.24.24, GTIN: 15400032) ist eine einfache, mechanische Klemmverbindung, konzipiert für permanente Dichtungen an flexiblen Schläuchen und Rohren mit einem Durchmesser von 11,1 bis 13,1 mm. Die Klemme besteht aus rostfreiem Stahl und verfügt über eine integrierte Flansch-Einlage, die das Risiko von Schlauchschäden beim Montieren reduziert.
- Funktion: Die Klemme wird durch Verformen des Ohres festgezogen, wodurch eine kontinuierliche, nicht-stufenweise Dichtung um den Schlauch entsteht. Die erzeugte Verformung dient gleichzeitig als visuelle Kontrolle — wenn das Ohr vollständig geformt ist, ist die richtige Spannung leicht erkennbar.
- Material und Oberfläche: Rostfreier Stahl (silberfarben) bietet Korrosionsbeständigkeit und mechanische Festigkeit über die Zeit. Die Einlage (Flansch-Einlage) wirkt als Entlastung zwischen dem Rand der Klemme und dem Schlauch und verringert das Risiko von Eindrücken oder lokaler Beschädigung des Schlauchs beim Anziehen.
- Abmessungen: Ø x Breite: 13,8 x 7,0 mm. Arbeitsbereich/Durchmesserbereich: 11,1–13,1 mm.
- Montage: Montage mit einer Spezialzange für Ohrklemmen. Bei korrekter Verformung entsteht eine gleichmäßige Umfassung ohne stufenartige Spannpunkte. Die Einlage macht die Justierung während des Anziehens schonender für den Schlauch.
- Verwendung und Eignung: Geeignet für Schläuche in Kraftstoff-, Kühlmittel- und Vakuumanwendungen sowie allgemeine Flüssigkeits- und Luftsysteme, in denen eine permanente, sichere Dichtung gewünscht wird. Zielgruppe sind Werkstätten und technisches Personal, das wiederholte Montage mit Werkzeug bewältigt.
Technische Vorteile und Hinweise:
- Stufenlose Dichtung durch Ohrenverformung gewährleistet vollständige Umfassung ohne lose Glieder.
- Sichtbare Verformung erleichtert die Kontrolle der korrektenSpannung bei der Inspektion.
- Flansch-Einlage mindert lokale Belastung am Schlauch und trägt zur Haltbarkeit der Dichtung bei.
- Rostfreier Stahl verringert Korrosionsprobleme in anspruchsvollen Umgebungen, aber stets Kompatibilität zwischen Klemme und Schlauch- oder Rohrtyp (Material, Temperatur, chemische Einflüsse) berücksichtigen.
Technische Daten:
| Technical Data: |
|---|
| Type | 1-Ohren-Klemme (stepless ear clamp) |
| Klemmebereich, Minimum | 11,1 mm |
| Klemmebereich, Maximum | 13,1 mm |
| Breite | 7,0 mm |
| Material | Rostfreier Stahl |
| Farbe | Silber |
MPN und GTIN: Die Herstellerteilenummer (MPN) des Produkts lautet 467.24.24 und die GTIN ist 15400032. Diese Nummern können zur Identifikation bei Beschaffung und der Suche in Ersatzteil-Datenbanken verwendet werden.
Empfehlungen für Monteure: Verwenden Sie die geeignete Ohrklemmenzange und kontrollieren Sie die vollständige Verformung des Ohres am Endmontagepunkt. Vermeiden Sie Überziehen, das den Schlauch trotz der Einlage beschädigen kann; prüfen Sie die Kompatibilität zwischen Schlauch- und Klemmenmaterialien unter Betriebsbedingungen (Druck, Temperatur, Chemikalien).
