Kippzylinder Monty 3300Alt 4012089

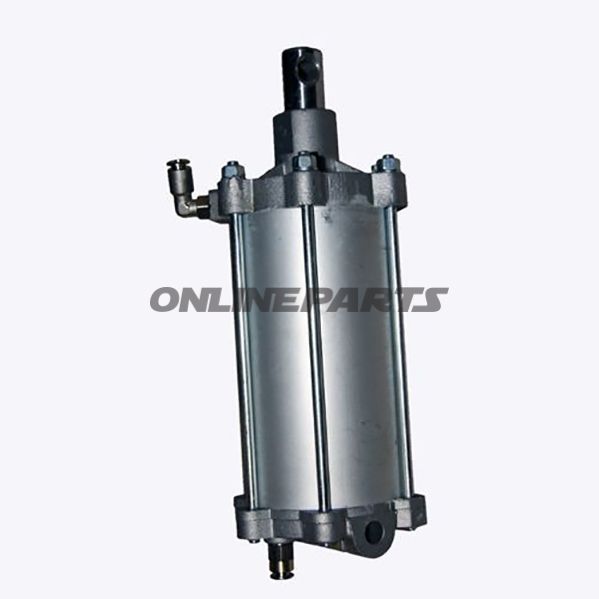

Kippzylinder (Kipp-/Zylinder) für Hofmann Monty 3300 — Ersatzteil

Beschreibung: Dieser Kippzylinder (Kipp-/Justierzylinder) wird in der Hofmann Monty 3300 Hebe- und Kippmechanik eingesetzt. Das Produkt entspricht der zuvor verwendeten Referenz 4012089 und wird mit der werkseitig spezifizierten MPN 677.03.33 geliefert. GTIN (8054081078344) ist dem Artikel zugeordnet und kann bei Ersatzteilrecherche und Logistik verwendet werden.

Funktion: Der Zylinder wird verwendet, um Kip-/Kippbewegungen in Monty 3300-Bauteilen zu steuern. Er wandelt hydraulische oder mechanische Eingaben in eine kontrollierte lineare Bewegung um und gewährleistet eine präzise Positionierung der Kippfunktion. Die Konstruktion und Abmessungen machen ihn geeignet als Ersatzteil im ursprünglichen Hofmann-System, wo er Teile ersetzt oder anpasst, die unter der Artikelnummer 4024689 / 4012089 angegeben sind.

• MPN: 677.03.33 (Hersteller-Ersatzteilnummer)
• GTIN: 8054081078344
• Herkunft / Typ: Hofmann Originalteil (kompatibel mit Monty 3300)

Materialien und Konstruktion: Zylinderröhre aus Stahl, während Kolbenstange und einzelne Innenkomponenten aus Aluminium oder Legierungen gefertigt sind, was Gewicht reduziert und Reibung senkt. Die Wahl von Stahl für äußere Teile bietet notwendige Festigkeit und Verschleißfestigkeit unter Last, während Aluminium in beweglichen Teilen zur Verbesserung der Reaktion und Korrosionsbeständigkeit in Kombination mit geeigneter Oberflächenbehandlung verwendet wird.

Abmessungen und Anschlüsse:

• Anschlussbohrung (Montageöffnung): Ø 10 mm — passt zu serienmäßigen Schrauben und Aufhängungspunkten am Monty 3300.
• Durchmesser der Kolbenstange: Ø 20 mm — relevant für Lager- und Dichtungstypen sowie für Verschleiß bei wiederholten Bewegungen.
• Länge: 230 mm — Gesamtlänge von Montageflansch bis zum Kolbenende im angegebenen Referenzzustand.
• Breite: 97 mm — Querschnittsmaß, hilfreich bei der Platz- und Freiraumbewertung bei der Installation.

Technische Eigenschaften und praktische Bedeutung: Die Abmessungen (Ø10 mm Montagebohrung, Ø20 mm Kolbenstangendurchmesser, 230 mm Länge) deuten auf einen Zylinder für leichte bis mittlere Belastung hin, bei dem Präzision und wiederholte Bewegungen wichtig sind. Die Festigkeit des Stahls kombiniert mit beweglichen Teilen aus Aluminium bietet ein Gleichgewicht zwischen Robustheit und Bewegungsqualität. Beim Austausch dieses Zylinders sollten Dichtungen, Kolbenstangenoberfläche und Montageflächen auf korrekte Funktion und Dichtheit geprüft werden.

Kompatibilität und Ersatzteilreferenzen: Angegeben als Hofmann Originalteil für Monty 3300. Frühere Artikelnummern/Varianten: 4024689, 4012089. MPN 677.03.33 wird in technischen Datenblättern verwendet und bei Bestellungen referenziert, um eine korrekte Übereinstimmung sicherzustellen.

Kurze Montagehinweise:

• Prüfen Sie Spielraum und Geometrie des Montagepunkts gegen Herstellermessungen vor der Montage.
• Untersuchen Sie Dichtprofile und Schmierpunkte bei der Demontage; Verschleißteile bei Bedarf austauschen.
• Verwenden Sie die richtigen Drehmomente für Montagebolzen und stellen Sie sicher, dass die Befestigung der Montagebohrung frei von Verformung ist.

Hinweis: Die Informationen stammen aus Hersteller-/Ersatzteildaten. GTIN und MPN sind integriert, um eine eindeutige Identifikation bei Bestellung und Ersatzteilverwaltung zu ermöglichen.
