Kippzylinder Monty 3300Ab 2005 C4029193

Kippzylinder / Tiltzylinder für Hebe- und Servicetechnik – Hofmann-kompatibel (C4029193)

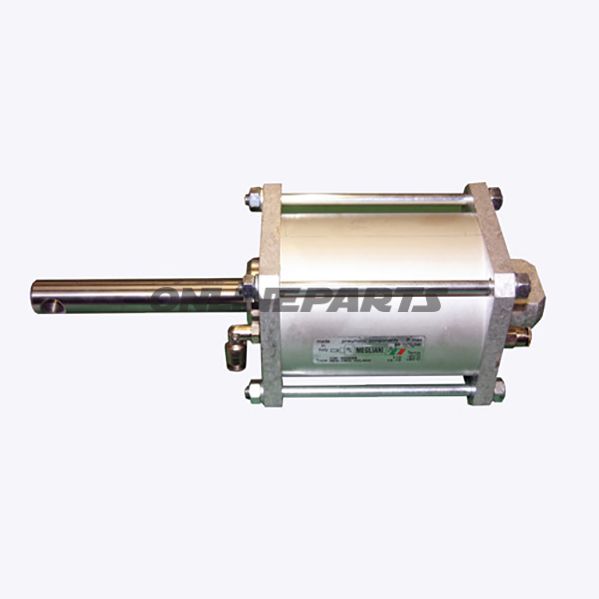

Produktübersicht: Dieser Tilt-/Kippzylinder (oft als Kippzylinder Monty 3300Ab 2005 bezeichnet) ist ein Stahzzylinder, der zur Einstellung der Neigefunktion bei Hebe- und Servicetechnik vom Hofmann-Typ vorgesehen ist. Er wird unter den Referenzen 4029193, 4030743 und EAA0356G15A angeboten und mit der Herstellernummer (MPN) 677.06.06 sowie GTIN 8054081092975 angegeben.

• Funktion: Die primäre Funktion des Zylinders besteht darin, eine lineare Bewegung zu erzeugen, um eine Plattform oder eine Komponente der Hebe-/Servicetechnik zu neigen oder zu kippen. Er wandelt hydraulischen oder mechanischen Druck in eine kontrollierte Bewegung des Kolbenstangens um, wodurch die Neig- bzw. Kippfunktion geregelt wird.
• Kompatibilität: Entwickelt für Hofmann-Systeme und originale Teile des Herstellers, was ihn als direkte Ersatzlösung für Hofmann-Originalteile mit den genannten Referenznummern geeignet macht.

Material und Bauweise:

• Zylindergehäuse und zugehörige Befestigungen sind aus Stahl gefertigt. Die Stahlauswahl bietet hohe mechanische Festigkeit und verschleißfestigkeit unter den anspruchsvollen Belastungen, denen Neigungsanwendungen ausgesetzt sind.
• Kolbenstange hat einen angegebenen Durchmesser von 20 mm. Diese Abmessung ist relevant für Steifigkeit, Tragfähigkeit und Dichtungstyp.
• Der Lochdurchmesser der Fußbefestigung beträgt 10 mm, was wichtig für eine korrekte Montage und Auswahl der Bolzen-/Anschlusselemente ist.
• Angegebene Außenmaße: 300 x 100 x 100 mm. Diese Maße sollten mit dem konkreten Montageplatz verglichen werden, um eine Passung in der Hebeausrüstung sicherzustellen.

Technische Überlegungen für Mechaniker:

• Prüfen, ob Ø10 mm-Fußloch mit vorhandenen Montageschrauben übereinstimmt und ob die Toleranzen für Schraube und Buchse korrekt sind, um Lockerungs- oder Spielprobleme zu vermeiden.
• Eine Kolbenstange von Ø20 mm erfordert geeigneten Dichtungstyp und Oberflächenfinish; bei Reparatur oder Austausch Dichtungen entsprechend Betriebsdruck und Schmierbedingungen auswählen.
• Stahloberflächen können durch Lack, Verzinkung oder andere Oberflächenbehandlung geschützt sein; prüfen Sie die Behandlung auf Korrosionsbeständigkeit je nach Einsatzumgebung (feuchte oder chemisch aggressive Umgebungen erfordern besseren Korrosionsschutz).

Identifikation und Referenz: Das Produkt trägt mehrere Referenzcodes, die in Ersatzteillisten vorkommen können: 4029193, 4030743 und EAA0356G15A. Die angegebene MPN 677.06.06 dient als Hersteller-Ersatzteilnummer, und GTIN 8054081092975 kann bei der Suche in Katalogen und Beschaffungssystemen zur eindeutigen Identifikation verwendet werden.

Anwendungstipps: Beim Austausch empfiehlt es sich:

• Abmontieren und Inspizieren der angeschlossenen Befestigungen und Schrauben auf Verschleiß oder Verformung.
• Prüfen der Oberfläche der Kolbenstange auf Kratzer oder Korrosion, da diese die Dichtlebensdauer beeinträchtigen und zu Lecks führen können.
• Richtiger Moment beim Montieren der Fußbolzen (Ø10 mm) sicherstellen, um Druckpunkte in den Montageräumen zu vermeiden.
• Sicherstellen, dass der mechanische Hub und die Montageposition der Originalkomponente entsprechen, bevor die Endmontage erfolgt.

Hinweise: Die Informationen stammen von den angegebenen Hersteller- und Ersatzteilreferenzen. Maße und Durchmesser sollten vor Bestellung und Montage am konkreten Gerät überprüft werden, um volle Funktionsfähigkeit zu gewährleisten.
