Kippschalter Ein/Aus Mg Rot

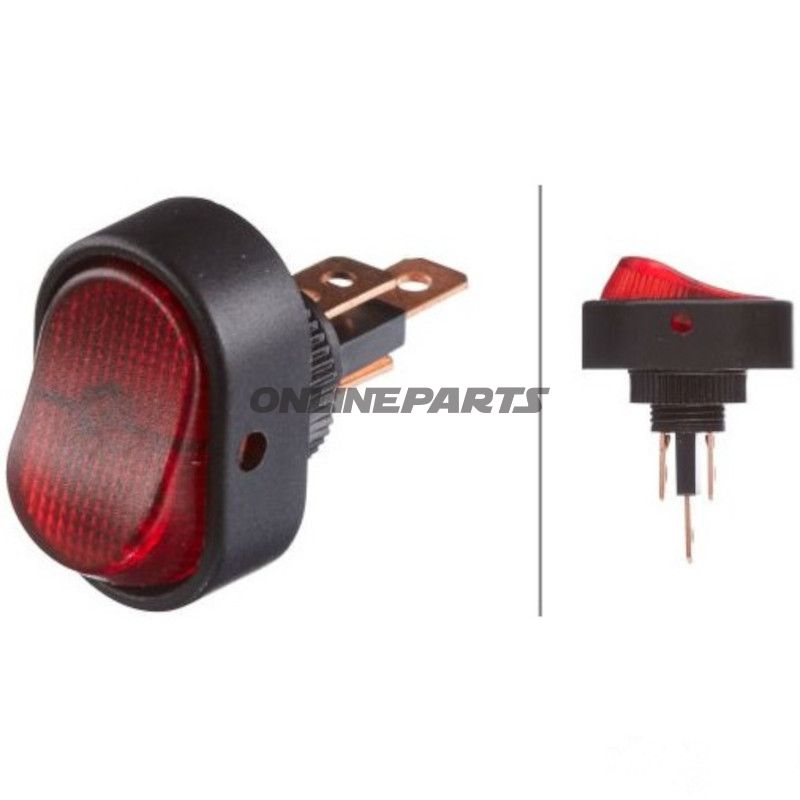

Kippschalter Ein/Aus (oval) mit roter Kontrollleuchte — für 12 V Installationen

Produktübersicht: Dies ist ein ovaler Wippschalter von Hella (GTIN: 4082300102475, MPN: 108.09.28) mit integrierter roter Kontrollleuchte und zwei Positionen (0 = aus, 1 = ein). Der Schalter ist für 12‑V‑Systeme vorgesehen und hat eine Nennbelastung von 10 A bei 12 V. Er ist mit drei Anschlüssen ausgeführt und wird in einer 12‑mm‑Einbaubohrung montiert.

Funktion und Anwendung:

• Funktioniert als gewöhnlicher Ein/Aus‑Wippschalter mit Umschaltfunktion (einpolig, Schaltfunktion Ein/Aus).
• Die integrierte rote Kontrollleuchte zeigt an, wenn der Stromkreis aktiviert ist, was Fehlersuche und Statusüberwachung in der Fahrzeugelektrik erleichtert.
• Typische Anwendung für Zusatzgeräte, Lichtkreise, Hilfseinheiten oder als allgemeiner Schalter in Motorrad‑ und Fahrzeuginstallationen, wo der Platz begrenzt ist (oval, 12‑mm‑Bohrung).

Material und Aufbau:

• Gehäuse und Wippe aus technischem Kunststoff und Metallteile, ausgelegt für stabile mechanische Funktion bei wiederholter Betätigung. Kunststoffoberflächen sind beständig gegen Öl und übliche Reinigungsmittel, sollten aber vor längerer Einwirkung starker Lösungsmittel geschützt werden.
• Die Kontrolllampen verwenden eine eingebaute 12‑V‑Glühfadenlampe wie vom Hersteller (Hella) angegeben. Der Lampentyp ermöglicht bei Bedarf einen einfachen Austausch über die Rückseite des Schalters.
• Die elektrischen Kontaktpunkte sind beschichtet, um unter normaler Betriebsbelastung zuverlässige elektrische Verbindungen sicherzustellen; Nennstrom 10 A bei 12 V.

Elektrischer Anschluss und Montage:

• Montage: erfordert ein rundes Bohrloch mit 12 mm in der Frontplatte oder dem Armaturenbrett. Für korrekte Platzierung und Unterstützung hinter der Platte bei Vibrationen sorgen.
• Anschluss: Flachstecker 6,3 mm (ggf. mit Schraubklemme je nach Installation befestigt), drei Anschlüsse. Verwenden Sie geeigneten Kabelquerschnitt und Sicherung entsprechend der Belastung (10 A Grenze).
• Schaltfunktion: zwei Positionen — Aus/Ein (0/1). Für Systeme mit hohen Anlaufströmen wird die Prüfung des Kabelquerschnitts und gegebenenfalls der Einsatz eines Relais empfohlen.

Kompatibilität und Anwendungstipps:

• Passend für standardmäßige 12‑V‑Fahrzeugsysteme (Motorräder, ATV, Campingausrüstung usw.).
• Geeignet zur Panelmontage in Armaturenbrettern mit 12‑mm‑Bohrung. Bei Montage in dünnen Platten wird eine Verstärkung empfohlen, um Deformationen bei Betätigung zu vermeiden.
• Bei Installation in Umgebungen mit Vibration oder Feuchtigkeit sollten zusätzliche Abdichtung und korrekte Zugentlastung der Kabel verwendet werden, um die Lebensdauer zu verlängern.

Technische Kerndaten:

• Hersteller: Hella (im Produktkennzeichen und den Qualitätsspezifikationen integriert).
• GTIN: 4082300102475
• MPN: 108.09.28
• Spannung: 12 V
• Strombelastbarkeit: 10 A bei 12 V
• Anzahl Anschlüsse: 3
• Schaltstellungen: 2 (0/1)
• Einbaubohrung: 12 mm
• Anschlusstyp: Flachstecker 6,3 mm

Hinweise für Mechaniker und Techniker: Beim Austausch oder der Aufrüstung vorhandener Schalter sind Lage der Zuleitungen und Sicherungsschutz zu prüfen. Hella‑Bauteile entsprechen typischen Abmessungen für Nachrüstschalter, prüfen Sie jedoch die MPN 108.09.28, um die korrekte Passform in Ihrem Panel sicherzustellen.

Das Produkt wird in für den Einzelhandel geeigneter Verpackung geliefert (SB‑Blister), und Angaben zu Verpackungsgrößen sind nicht als Anzahl der an den Endkunden gelieferten Einheiten zu interpretieren.
