Kippschalter Ein/Aus

Kippschalter ein/aus für Motorräder – ovaler Wippschalter mit Kontrolllampe

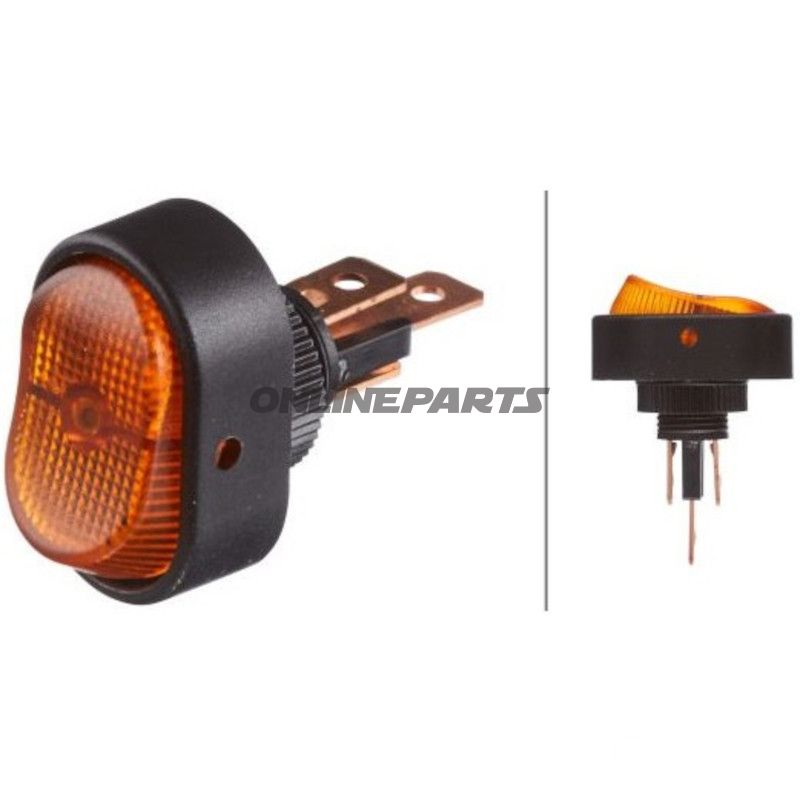

Produktübersicht: Dies ist ein ovaler Wippschalter von Hella (MPN: 108.09.36, GTIN: 4082300102482) mit eingebauter orangefarbener Kontrolllampe und zwei Schaltstellungen (0 = aus, 1 = ein). Der Schalter ist für 12‑V‑Systeme ausgelegt und wird typischerweise für Ein/Aus‑Funktionen oder als allgemeiner Umschalter am Lenker oder Armaturenbrett verwendet.

• Funktion: Zweipoliger Wippschalter mit Umschaltfunktion (Ein/Aus). Die eingebaute orangefarbene Kontrolllampe zeigt an, wenn der Stromkreis aktiviert ist.
• Anwendung: Geeignet zur Steuerung von Beleuchtung, Zubehör oder anderen Niedrigstromverbrauchern an Motorrädern und kleinen Fahrzeugen mit 12‑V‑Elektrik.
• Elektrische Daten: Ausgelegt für 12 V DC; maximale Belastung 10 A bei 12 V.

Material und mechanische Ausführung: Der Wippschalter besteht aus einem Kunststoffgehäuse und einer innenliegenden Metallkontaktkonstruktion, wie sie bei dieser Art von Instrumentenschaltern üblich ist. Die Kontrolllampe ist eine eingebaute 12‑V‑Glühlampe, die im Betrieb ein klares, warmes Licht erzeugt. Die Flachsteckeranschlüsse sind 6,3 mm und für Standard‑Stiftverbinder (ISO‑Größe) ausgelegt; der Montagekragen erfordert eine Einbaubohrung von 12 mm.

Montage und Anschluss: Der Schalter wird in eine Bohrung mit Ø 12 mm eingesetzt. Der Anschluss erfolgt über drei Flachstecker (6,3 mm) und das Schalterdesign ermöglicht eine Befestigung mittels Schraubmontage, sodass er im Bedienfeld stabil sitzt. Die Anzahl der Anschlüsse (3) erlaubt das Führen einer separaten Zündungs‑ oder Kontrollleitung, je nach Kabelführung im jeweiligen System.

Kompatibilität und praktische Hinweise:

• Passend für 12‑V‑Elektriksysteme und Standard‑6,3‑mm‑Flachstecker.
• Die Belastungsgrenze von 10 A bedeutet, dass der Schalter für nieder‑ bis mäßigstromige Anwendungen geeignet ist (z. B. Standlicht, Zusatzscheinwerfer über ein Zusatzrelais, niederleistungs‑Sirenen oder elektronische Komponenten mit entsprechendem Verbrauch). Bei höheren Lasten sollte der Schalter eine externe Relaisspule steuern, damit der Hauptstrom nicht direkt durch den Wippschalter fließt.
• Die eingebaute Glühlampe dient der Diagnose/Anzeige; bei dauerhafter Verwendung in vibrationsreichen Umgebungen sollte die Integration von Lampe und Fassung auf mechanische Haltbarkeit geprüft werden.

Sicherheit und Wartung: Achten Sie darauf, Leitungen und Sicherungen entsprechend dem Gesamtstrombedarf auszulegen. Beim Einbau sollten Flachstecker fest verbunden werden, um lose Verbindungen und dadurch entstehende Wärmeentwicklung zu vermeiden. Wird der Schalter im Außenbereich verwendet, wird eine fachgerechte Abdichtung des Bedienfelds empfohlen, um das Eindringen von Feuchtigkeit zu begrenzen (der Schalter selbst ist in dieser Spezifikation nicht als vollständig wasserdicht ausgewiesen).

Identifikation: Dieser Wippschalter wird von Hella geliefert und kann mit der Herstellernummer (MPN) 108.09.36 und GTIN 4082300102482 identifiziert werden. Diese Angaben sind nützlich bei der Suche nach Ersatzteilen oder zur Prüfung der Kompatibilität in Ersatzteil‑Datenbanken.

Kurz technische Zusammenfassung:

• Marke: Hella
• MPN: 108.09.36
• GTIN: 4082300102482
• Anschlüsse: 3 Flachstecker (6,3 mm)
• Schaltstellungen: 2 (0/1)
• Spannung: 12 V
• Belastung: 10 A bei 12 V
• Einbaubohrung: 12 mm

Wenn Sie Informationen zu kompatiblen Relais oder empfohlener Verkabelung für eine konkrete Anwendung benötigen, können Details zu Belastung und Anschlussplan nach Angabe der gewünschten Applikation bereitgestellt werden.
