Kippschalter Ein/Aus

Kippschalter Ein/Aus für 12–24 V Installationen

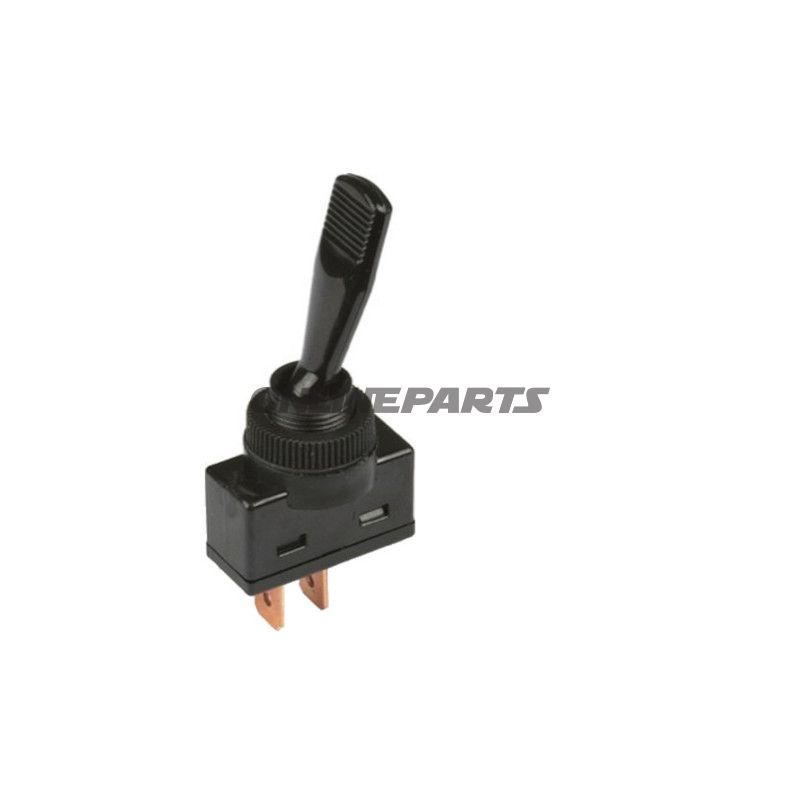

Produkt: Kippschalter Ein/Aus (MPN: 145.07.00, GTIN: 4026736053376). Dieser Kontakt ist für den Einbau oder das Aufbauen in Fahrzeugen und Maschinen vorgesehen, bei denen eine einfache Ein/Aus-Funktion in 12 V- oder 24 V-Systemen erforderlich ist.

Funktion und Anwendung

• Kippschalter führt eine einfache Kippptechnik (Kippbedienung) mit zwei Positionen aus: 0 (aus) und 1 (ein).
• Design zum Öffnen oder Schließen der Stromversorgung von Verbrauchern wie Lampen, kleinen elektrischen Geräten oder bestehenden elektrischen Kreisen in Motorrädern, Rollern, kleinen Maschinen und verwandten Anwendungen.
• Passt sowohl für den Einbau als auch für die Aufbaubau abhängig von den Montagebedingungen — Montage erfolgt durch eine runde Öffnung mit angegebenem Einbaudurchmesser.

Technische Daten

• MPN: 145.07.00
• GTIN: 4026736053376
• Spannung und Last: bei 12 V max. 20 A; bei 24 V max. 5 A.
• Bedienungsform: Kippschalter mit zwei Positionen (0-1).
• Einbaudurchmesser: 11,6 mm.
• Wandstärke für Montage: bis zu 2 mm (empfohlen für korrekte mechanische Toleranzen bei der Montage).
• Steckverbindung: 2 x 6,3 mm Flachstecker (Flachsteck-Ausführung) — gängiger Standard für viele elektrische Installationen.
• Montage-Methode: Verwendung als Einbaubau oder Aufbaubau abhängig vom Paneldesign.

Materialien und mechanische Eigenschaften

• Nur die angegebene Beschreibung erwähnt einen schwarzen Kontaktarm aus flexiblem Kunststoffmaterial. Dieser elastische Kunststoff bietet eine gewisse Führung und verbessert die Haltbarkeit bei wiederholten Betätigungen im Vergleich zu härteren Kunststofftypen.
• Der Kontakt führt eine mechanische Kippmec hanismus mit festem Verrasten in den Positionen (Raststellung 0-1), was eine klare taktile Rückmeldung beim Umschalten von aus/ein sicherstellt.
• Die elektrischen Kontakte des Kontakts sind für die angegebenen Stromstärken ausgelegt; bei kontinuierlicher Belastung nahe der Grenzwerte wird eine korrekte Dimensionierung der Leitungen und Sicherungen in der Installation empfohlen.

Kompatibilität und Installation

• Passt zu Standard-Flachsteckverbindungen 6,3 mm, die in Fahrzeug- und Maschineninstallationen verbreitet sind — erleichtert den Anschluss an vorhandene Kabelfronten oder Fassungen.
• Der Einbaudurchmesser von 11,6 mm erfordert entsprechende Aussparung im Panel oder der Konsole; Wandstärke bis 2 mm wird für eine richtige Befestigung und Abdichtung empfohlen.
• Da die Belastbarkeit bei 24 V deutlich geringer ist (5 A), sollte das Produkt nicht als Hauptschalter für Hochleistungsverbraucher in 24 V-Systemen ohne zusätzliches Relais oder Kontaktor verwendet werden.

Sicherheit und Wartung

• Für korrekte Absicherung und Kabeldimensionierung gemäß dem Stromverbrauch sorgen; überschreiten Sie nicht die angegebenen Belastungsgrenzen, um Überhitzung oder Kontaktfehler zu vermeiden.
• Bei Montage im Außenbereich oder feuchten Umgebungen Schutz vor Eindringen von Wasser und Schmutz empfohlen, da Standardausführung nicht unbedingt IP-kontrolliert für direkte Witterung ist.
• Überprüfen Sie regelmäßig mechanische Funktion und elektrische Verbindungen auf Oxidation oder lose Verbindungen, insbesondere bei hohen Strömen.

Bemerkungen

• Die Bezeichnung des Produkts „Kippschalter Ein/Aus” entspricht dem deutschen Begriff „Kippschalter Ein/Aus”.
• Es ist kein Herstellername in den Daten angegeben; MPN 145.07.00 und GTIN 4026736053376 können zur eindeutigen Identifikation bei Einkauf und Ersatzteilrecherche verwendet werden.
