Kippschalter Alu

Kippschalter aus Aluminium zur Montage im Armaturenbrett — Hella Kipp-/Wippschalter

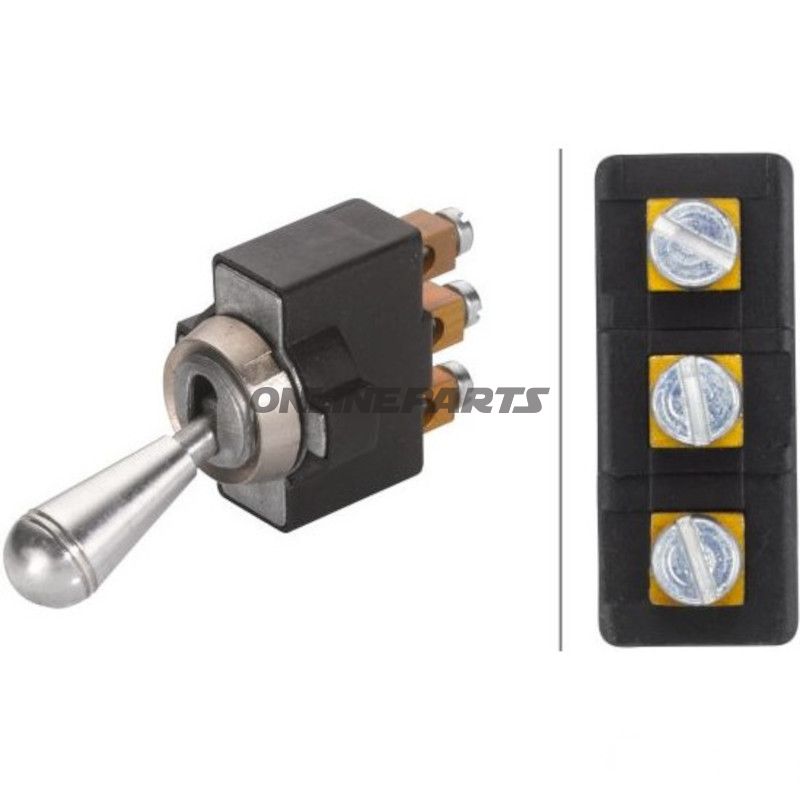

Produktbeschreibung: Dieser Kippschalter aus Aluminium von Hella (MPN: 145.23.74, GTIN: 4082300190137) ist ein mechanischer Wipp-/Umschalter zur Montage in Instrumententafeln oder Bedienfeldern von Motorrädern und ähnlichen Fahrzeugen. Der Schalter arbeitet als Zwei-Positions-Schalter (1 und 2) mit Wippbetätigung und drei Anschlüssen.

Funktion und Anwendung:

• Wippbetätigung: Der Benutzer schaltet zwischen zwei elektrischen Stromkreisen, indem er den Schalter in Position 1 oder 2 kippt.
• Umschaltfunktion (Wechselschalter): Ein gemeinsamer Eingang kann mit entweder einem der beiden Ausgänge verbunden werden, nützlich zur Auswahl einer Funktion oder zur Steuerung zweier separater Stromkreise.
• Drei Anschlüsse: Standard-Drei-Klemmen-Konfiguration für Gemeinsamer/ Ausgang A/ Ausgang B.
• Montagemethode: Befestigung mit Schraube in einer runden Montageöffnung (siehe Maße unten).

Materialien und Konstruktion:

• Frontplatte und Betätigungshebel bestehen aus Aluminium (silberfarben) für ein robustes und optisch einheitliches Erscheinungsbild in Metallpaneelen.
• Die inneren Schaltteile bestehen aus Metall und isolierenden Materialien, ausgelegt für die angegebenen elektrischen Belastungen. Die Verwendung von Aluminium an der Front bietet gute mechanische Haltbarkeit ohne übermäßiges Gewicht.

Elektrische Spezifikationen und mechanische Angaben:

• Spannungs-/Strombelastung: Bei 12 V beträgt die Belastbarkeit 5 A; bei 24 V beträgt sie 2 A. Diese Werte geben die Nenngrenzen des Schalters an und sollten an den tatsächlichen Verbrauch im angeschlossenen Stromkreis angepasst werden.
• Schaltstellungen: 2 Positionen (gekennzeichnet 1 und 2).
• Anzahl Anschlüsse: 3 Klemmen.
• Montageöffnung: Ø 12,5 mm — bei Einbau in ein Panel geeignete Toleranzen und Dichtungen berücksichtigen.

Kompatibilität und Anwendungsgebiete:

• Geeignet zur Steuerung einfacher elektrischer Funktionen an Motorrädern, Beiwagen, Oldtimern oder im Spezialbau, wo ein Zwei-Positions-Umschalter erforderlich ist.
• Verwendung in Niedrigstromanwendungen oder als Signal-/Steuerschalter. Für höhere Lasten wird ein externes Relais empfohlen.

Montagetipps:

• Bohr-/Sägeöffnung auf Ø 12,5 mm herstellen. Prüfen Sie die Paneldicke im Verhältnis zur Spannbefestigung des Schalters.
• Sichere Crimp-/Isolierung der Leitungen an den Klemmen und ggf. Verwendung von Kabelschuhen oder Lötverbindungen je nach Anforderungen der Installation.
• Bei Montage in exponierten Umgebungen werden geeignete Dichtungen und Korrosionsschutz der elektrischen Verbindungen empfohlen.

Identifikation: Das Produkt ist vom Hersteller Hella gekennzeichnet und unter der Artikelnummer (MPN) 145.23.74 zu finden. GTIN 4082300190137 kann für Abfragen in Ersatzteil- und Logistiksystemen verwendet werden.

Hinweise: Die angegebenen elektrischen Belastungswerte sind Nennwerte. Wenn der Schalter größere Ströme oder häufige Lastwechsel führen soll, wird der Einsatz eines externen Relais- oder Schützsystems empfohlen, um die Lebensdauer des Schalters zu verlängern.
