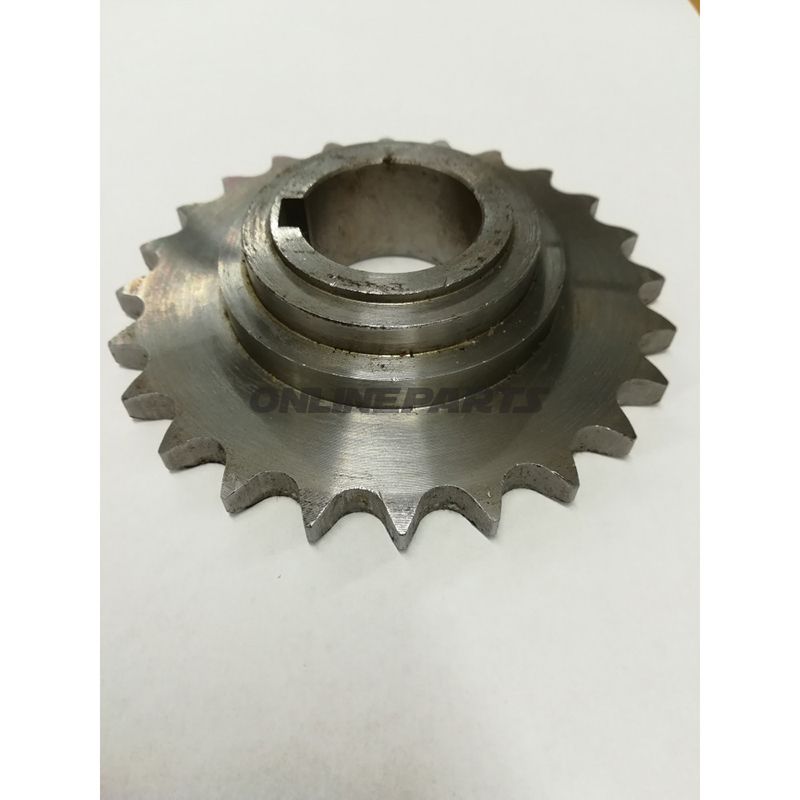

Kettenrad Consul H200/300 H362

Kettenrad für Hebebühnen (Consul H200/H300/H362) — passend für 1/2" Kettengliederkette

Dieses Kettenrad wurde für den Einsatz an Consul-Hebebühnen in den Modellen H200, H300 und H362 entwickelt. Es ist ausgelegt für den Betrieb mit Standard-1/2" Riegelkette und wird als Antriebs- oder Treintriebe in kettengetriebenen Hebemekanismen verwendet. Das Produkt identifiziert sich in den Hersteller‑Teileinformationen mit der MPN 652.09.21.

Funktion

• Das Kettenrad überträgt Bewegung und Kraft zwischen Motor/Getriebe und der Kette der Hebebühne. Es sorgt für die korrekte Positionierung der Kette und reduziert Verschleiß durch Lenkung der Kettenführung.
• Für Dauerbetrieb in Hebevorrichtungen konzipiert, bei denen präzises Kettenlaufverhalten und Robustheit erforderlich sind.

Material und Eigenschaften

• Material: Stahl — gewählt aufgrund seiner Kombinations aus Festigkeit, Verschleißfestigkeit und Haltbarkeit unter Belastung.
• Oberflächenbehandlung: Abhängig von der Ausführung des Lieferanten; der Stahl bietet hohe Verformungsfestigkeit, jedoch wird korrekte Schmierung und Wartung empfohlen, um Korrosion zu minimieren und die Lebensdauer zu verlängern.
• Profil: Für Riegelkette 1/2" ausgelegt, was dem Standardzahnbild dieser Kettentyp entspricht und eine gute Kontaktfläche zwischen Zahn und Kettenglied gewährleistet.

Maße und Varianten

• Außenradius: Ø 102 mm — gibt den Gesamtdurchmesser des Rads an.
• Innenbohrung: Ø 30 mm — passt zu Achse oder Lager mit diesem Durchmesser.
• Breite: Erhältlich in mehreren Breiten: 7 mm, 14 mm, 20 mm oder 22 mm. Wählen Sie die Breite, die zur Bauweise von Kette und Getriebeachse passt, um eine korrekte Passung zu gewährleisten und Seitenversatz zu vermeiden.

Kompatibilität und Anwendung

• Spezifisch geeignet für Consul-Hebebühnen H200, H300 und H362.
• Passt zu Standard-1/2" Riegelkette; Kontrollmaße von Kette und Achse bei Austausch stets prüfen, um eine korrekte Montage sicherzustellen.
• Kann als Ersatzteil bei Reparatur oder Wartung des Kettentriebs der Hebebühne verwendet werden.

Technische Empfehlungen

• Überprüfen Sie Passung der Achse und eventuelle Nut-Sicherungen oder Unterlegscheiben bei der Montage, um eine korrekte Zentrierung sicherzustellen.
• Sorgen Sie für angemessene Schmierung der Kette und prüfen Sie Verschleiß an Zahnflanken und Kettengliedern bei Wartungsintervallen.
• Stimmen Sie Breitenvariante mit der Flangebgröß der Kette und der Lageranordnung ab, um ungewollte Seitenbelastungen auf Achse und Lagern zu vermeiden.

Identifikation

• MPN: 652.09.21 — verwenden Sie diese Referenz bei Bestellung oder Anfragen zu Ersatzteilen.
• Marke: In den verfügbaren Daten nicht angegeben. Falls eine bestimmte Marke benötigt wird, sollte dies vor dem Kauf mit dem Lieferanten verifiziert werden.
• GTIN: Nicht angegeben.

Diese Beschreibung deckt Funktion, Materialwahl, Abmessungen und praktische Hinweise zur Installation und Wartung für Mechaniker und erfahrene Motorradenthusiasten ab, die mit Consul H200/H300/H362 Hebebühnen arbeiten. Bei Unsicherheit über die Kompatibilität empfehlen wir, Messungen von Kette und Achse vor der Montage zu kontrollieren.
