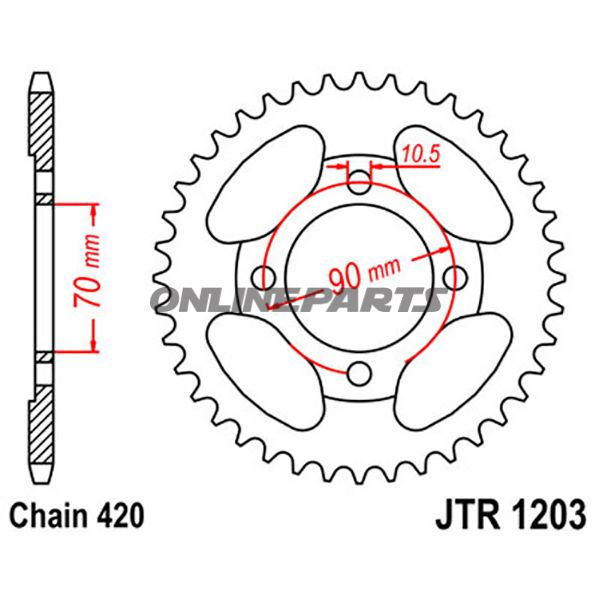

Kettenrad für Kette, 42 Zähne, 420er Teilung — Innendurchmesser 70 mm, Lochkreis 90 mm
Produktübersicht: Dieses Zahnrad von JT Sprockets (GTIN: 824225300055, MPN: 727.01.55) ist ein traditionell gedrehtes, gefrästes und gebohrtes Stahlzahnrad, konzipiert für 420er Ketten. Es hat 42 Zähne, ein Innenloch Ø70 mm und einen Lochkreis (PCD) von 90 mm mit 4 Montageschrauben. Die Schraublochbohrung hat einen Durchmesser von 10,5 mm und die Schraubenart ist Senkkopf; der Versatz beträgt 0 mm.
Funktion und Anwendung:
- Hauptaufgabe des Zahnrads ist die Übertragung des Drehmoments zwischen der Motorabtriebswelle und dem Hinterradkettenrad in der Motorrad-Antriebsstrang mit Standard-420er Teilung.
- Geeignet für direkte Montage auf eine Nabe mit 70 mm Innendurchmesser und 90 mm Lochkreis, was es kompatibel macht mit Fahrzeugen und Nabenabmessungen, die diese Maße erfordern.
- Senkkopf-Schraubenverbindung sorgt für eine planbare Kontaktfläche zur Nabe und leichten Zugang bei Montage/Demontage.
Material und Fertigungsverfahren:
- Das Zahnrads besteht aus Stahl, gewählt für seine Kombination aus Festigkeit, Verschleißfestigkeit und Fähigkeit, Belastungen in Kraftübertragungsanwendungen standzuhalten.
- Hersteller JT Sprockets verwendet Drehen, Fräsen und Bohren als primäre Bearbeitungsverfahren, um präzise Toleranzen und korrekte Zahnform zu erreichen. Nach Wärmebehandlung wird jede Einheit manuell überprüft, um Übereinstimmung mit den Spezifikationen sicherzustellen.
- Material- und Wärmebehandlungsprozesse sichern ein Gleichgewicht zwischen Härte der Zahnflanken (für Verschleißfestigkeit) und Zähigkeit im Kernmaterial (zur Verringerung der Bruchgefahr).
Technische Daten (Zusammenfassung):
- Teilung: 420
- Anzahl Zähne: 42
- Innendurchmesser (Bohrung): 70 mm
- PCD (Lochkreis): 90 mm
- Anzahl Montageschrauben: 4
- Schraublochdurchmesser: 10,5 mm
- Schraubenart: Senkkopf
- Versatz: 0 mm
- Material: Stahl
- Hersteller: JT Sprockets
- MPN: 727.01.55
- GTIN: 824225300055
Kompatibilitäts- und Montagetipps:
- Überprüfen Sie, ob der Innen-Durchmesser der Nabe und der Lochkreis (PCD 90 mm) zu Ihrem Hinterradnaben- oder Antriebsflansch passen. Die angegebene Schraublochbohrung (10,5 mm) und Schraubenart (Senkkopf) müssen zu den verwendeten Befestigungsschrauben passen.
- 420er Teilung bedeutet Kompatibilität mit Standard-420er Ketten; beim Wechsel zwischen verschiedenen Teilungstypen dürfen Kette und Zahnrad nicht quer über Teilungen hinweg kombiniert werden.
- Beim Anziehen der Schrauben kreuzweise anziehen, um eine gleichmäßige Kontaktfläche sicherzustellen und ungleichmäßige Belastungen am Zahnrädchen zu vermeiden.
Qualitätskontrolle und Rückverfolgbarkeit:
- JT Sprockets gibt mehrere Produktionsphasen und individuelle Qualitätskontrollen während der Fertigung an, sowie eine abschließende manuelle Prüfung nach Wärmebehandlung. GTIN und MPN sind im Rückverfolgbarkeitssystem des Herstellers enthalten und können bei Anfragen zu Kompatibilität oder Ersatzteilidentifikation genutzt werden.
Praktische Erwägungen für den Monteur:
- Prüfen Sie das Zahnprofil und den Kettenschleiß bei allgemeinem Service; tauschen Sie Zahnrad und Kette parallel aus, wenn deutlicher Verschleiß vorliegt, um eine übermäßige Abnutzung zu vermeiden.
- Beim Einbau nach Wärmebehandlung können geringfügige dimensionelle Abweichungen möglich sein; verwenden Sie die vom Hersteller angegebenen Toleranzen und nutzen Sie bei der Anzugsmoment den Drehmomentschlüssel.
Der Hersteller JT Sprockets ist bekannt für umfassende CNC-Bearbeitung und einen Herstellungsprozess, der Präzision im Zahnprofil und konsistente Wärmebehandlung priorisiert. Die Marke und die Artikelnummer (MPN 727.01.55) können verwendet werden, um die Übereinstimmung der Ersatzteil mit bestimmten Motorradmodellen oder Nabendimensionen zu überprüfen.
