Kettentestgerät für Ketten mit Teilung 420–530 — Messung der Kettenlängung und Einstellung des Kettenspieles
Produkt: Kettentestgerät von JMP (MPN: 722.05.37, GTIN: 4043981305548)

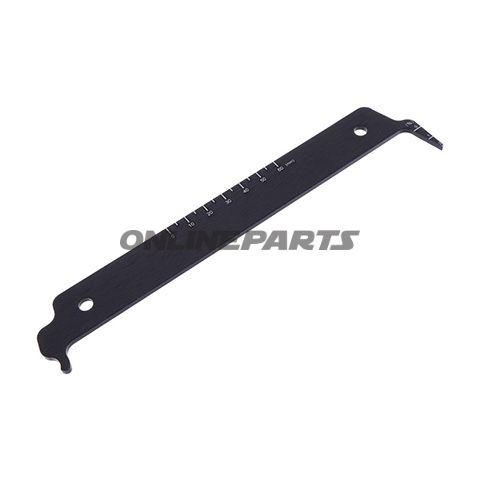

Dieses mechanische Messwerkzeug ist darauf ausgelegt, die Kettenlängung und das Kettenspiel von Motorradketten mit einer Teilung im Bereich 420–530 präzise und schnell zu überprüfen. Das Werkzeug eignet sich für Werkstätten und private Mechaniker, die eine einfache, wiederholbare Messmethode ohne elektrische Ausrüstung benötigen.
- Funktion: Eine integrierte Skala misst die Kettenlängung bis zu 2 %, was den typischen Bewertungsbereich für Kettenschutzverschleiß abdeckt. Die obere Skala/Ableseeinheit ist so platziert, dass sie gleichzeitig bei der Bestimmung und Einstellung des Kettenspiels verwendet werden kann.
- Anwendung: Legen Sie die Kette in das Werkzeug und lesen Sie auf der Skala ab, um zu bestimmen, ob die Kette innerhalb der Servicerichtlinien liegt oder ausgetauscht werden sollte. Die gleichzeitige Ablesung des Kettenspiels ermöglicht eine direkte Anpassung während derselben Messung.
- Kompatibilität: Entwickelt für laufende Ketten mit Teilung 420, 428, 520, 525 und 530 (angegeben als Teilklasse 420–530). Passt zu Standard-Motorrad- und Scooterketten innerhalb dieses Bereichs.
Materialien und Konstruktion
Das Gerät ist auf mechanische Robustheit und präzise Ablesung ausgelegt. Die Materialwahl umfasst typischerweise Stahl oder gehärtete Metalle für Kontaktflächen, um Verschleiß durch Kettenglieder zu widerstehen und eine stabile Kalibrierung über die Zeit zu gewährleisten. Oberflächen und Skala sind so ausgeführt, dass sie unter Werkstattbedingungen eine klare und langlebige Ablesung ermöglichen. Die Konstruktion ist mechanisch einfach, was den Wartungsbedarf verringert und das Fehlerrisiko bei wiederholten Messungen minimiert.
Technische Vorteile und Arbeitsablauf
- Schnelle Messung: Weniger als eine Minute für eine schnelle Zustandsbewertung der Kette.
- Präzise Ablesung bis 2 % Kettenlängung — relevant für die Einschätzung des Verschleiß vor dem Austausch.
- Integrierte Möglichkeit zur Ablesung des Kettenspiels, sodass Kontrolle und Einstellung koordiniert im gleichen Arbeitsablauf erfolgen können.
- Robuste Mechanik: Geeignet für wiederholte Nutzung in einer Werkstattumgebung.
Praktische Hinweise
Der Hersteller JMP wird sowohl als Marke als auch als Quelle für Kalibrierung und Gestaltung des Produkts angegeben. MPN 722.05.37 und GTIN 4043981305548 können verwendet werden, um das korrekte Modell beim Einkauf oder der Bestellung von Ersatzteilen/Eratzwerkzeugen sicherzustellen. Da es sich um ein mechanisches Gerät handelt, wird regelmäßige visuelle Prüfung der Skala und Kontaktflächen empfohlen, um fortlaufende Genauigkeit sicherzustellen; vermeiden Sie die Verwendung des Werkzeugs, wenn Kontaktflächen stark beschädigt oder verzogen sind.
Dieses Kettentestgerät richtet sich an Techniker und Motorradfahrer, die eine direkte, mechanische Methode zur Bewertung von Kettenschliss und Kettenspiel an Ketten im Bereich der Teilung 420–530 wünschen.
