Kettenfuehrungsrad H225kunststoff 820000048

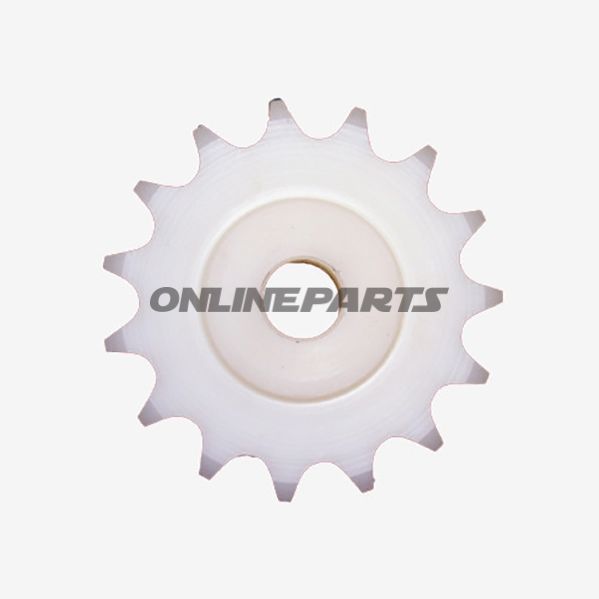

Kettenführungsrad aus Kunststoff (H225) für Kettenführung

Dieses Kettenführungsrad (Modell H225) ist aus Kunststoff gefertigt und wird verwendet, um Ketten in Motor- und Maschinenanwendungen zu führen und zu unterstützen, bei denen geringes Gewicht, geringe Reibung sowie Verschleiß- und Schmutzbeständigkeit wünschenswert sind. Die Produkt-GTIN 4260499474584 und die Herstellernummer (MPN) 652.12.31 sind mit der gezeigten Ausführung verknüpft, um die Identifikation bei Einkauf und Ersatzteilverwaltung zu erleichtern.

Funktion

• Das Kettenführungsrad hält die Kette in der richtigen Laufrichtung und reduziert laterale Bewegungen, wodurch Lärm und unregelmäßiger Verschleiß von Kette und Zahnrädern verringert werden.
• Es fungiert als Führung/Unterstützung in Systemen mit geringer bis mittlerer Belastung, bei denen kein Metall-auf-Memetall-Kontakt oder hohe Tragfähigkeit erforderlich ist.
• Das Kunststoffmaterial dämpft Vibrationen und kann den Bedarf an häufigem Schmieren der Kontaktflächen im Vergleich zu reinen Metalllösungen reduzieren.

Werkstoffauswahl und Eigenschaften

• Werkstoff: Kunststoff (harter Polymerwerkstoff geeignet für Kettenführungsanwendungen). Die Korrosionsbeständigkeit des Kunststoffs macht das Teil auch in Umgebungen mit Feuchtigkeit oder chemischer Einwirkung geeignet.
• Die Oberfläche ist glatt, um die Reibung gegen das innere Kettenglied zu minimieren, wodurch Verschleiß an Kette und Führungsrad reduziert wird.
• Farbe: Weiß — die Farbe beeinflusst die Funktion nicht, kann aber Verschleiß oder Kontamination beiInspektion leichter erkennbar machen.

Abmessungen und Passform

• Innendurchmesser ( Loch): 16 mm — entspricht der Welle oder Schraube, auf der das Führungsrad montiert wird. Prüfen Sie Toleranzen und ggf. Passungstoleranzen bei der Montage.
• Außendurchmesser: 82,5 mm — bietet eine Kontaktfläche, die die Last über einen größeren Kettenabschnitt verteilt und lokalen Druck reduziert.
• Höhe (Breite): 16 mm — relevant für den seitlichen Stützwert, den das Rad bietet, und um eine korrekte Kettenausrichtung im Spiel zwischen Ritzeln und Führungsprofil sicherzustellen.

Kompatibilität und Anwendung

• Eignet sich für Kettensysteme, bei denen der innere Lochdurchmesser von 16 mm direkt an einer vorhandenen Welle oder Schraube montiert werden kann. Falls die Montagestellen-Toleranzen zusätzliche Pasungen erfordern, können Lagerbuchsen oder Abstandsscheiben erforderlich sein.
• Typische Anwendungsbereiche umfassen Kettenführung in Motorrädern, kleinen motorbetriebenen Maschinen und Hilfseinheiten, wo moderate Lasten auftreten und keine hohen Festigkeitsanforderungen an Metall bestehen.
• Überprüfen Sie bei einem Austausch stets die Ketttyp- und -breite gegenüber dem Führungsradprofil, um eine korrekte Kontaktfläche sicherzustellen und ein unwanted Seitwärtsbewegung zu vermeiden.

Identifikation

• GTIN: 4260499474584 (verwendet zur eindeutigen Identifikation in Warensystemen und Beschaffungssystemen).
• MPN: 652.12.31 (Hersteller- oder Lieferanten-Artikelnummer, hilfreich bei Ersatzteilrecherche).

Montage- und Wartungshinweise

• Vor dem Einsatz des Führungsrads und umliegender Komponenten bei der Inspektion reinigen, um schleifende Partikel zu entfernen, die den Verschleiß beschleunigen können.
• Prüfen Sie die Passform des Lochdurchmessers auf der Welle; Spiel muss vermieden werden, aber eine zu stramme Montage kann das Kunststoffteil beschädigen.
• Bei deutlichem Verschleiß der Laufoberfläche oder bei Verformung/Erhärtung des Kunststoffs nach längerer Betriebsdauer unter hohen Temperaturen oder chemischer Einwirkung austauschen.

Wenn Sie technische Zeichnungen oder Toleranzspezifikationen für die Montage benötigen, geben Sie gerne Maschinentyp oder vorhandene Achsdimensionen an, damit die korrekte Anpassung basierend auf GTIN 4260499474584 und MPN 652.12.31 bestätigt werden kann.
