Zahnrädchen (43 Zähne) für 428-Kette — Innenlochw 108 mm, Lochkreis 123 mm
Produkt: Zahnrädchen von JT Sprockets (GTIN: 824225305920, MPN: 727.09.59). Dieses Zahnrädchen ist für Motorräder mit 428-Kette vorgesehen und bietet 43 Zähne, Innenloch 108 mm und Lochkreis (PCD) 123 mm.
Funktion und Anwendung
Das Zahnrädchen überträgt die Antriebskraft zwischen der Motor-Haustromwelle und der Hinterradnabe über eine 428-Kette. Die Konstruktion und das Zahnprofil sind darauf ausgelegt, eine gleichmäßige Kontaktaufnahme mit den Gliedern der Kette zu gewährleisten, Geräuschreduzierung und eine gleichmäßige Kraftübertragung unter Last sicherzustellen. Die flachkopfförmige Boltfestigungslösung mit 6 Bolzen sorgt für eine stabile Montage an der Nabe.
Material und Herstellung
Material: Stahl. JT Sprockets verwendet Drehen, Fräsen und Bohren in der Produktion, um genaue Toleranzen und ein korrektes Zahnprofil zu erreichen. Nach der Bearbeitung erfolgt eine Wärmebehandlung (Härten/Anlassen) sowie abschließende manuelle Kontrolle, um Haltbarkeit und präzise Zahngeometrie sicherzustellen.

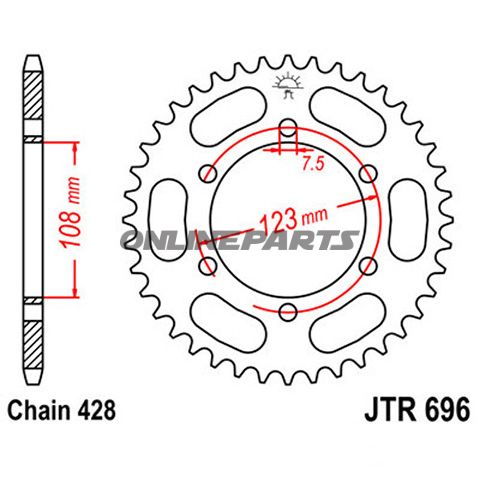

Technische Eigenschaften
- Kettenteilung: 428
- Anzahl Zähne: 43
- Innenloch (Bohrung): 108 mm
- Lochkreis (PCD): 123 mm
- Boltdurchmesser: 7,5 mm
- Anzahl Montageschrauben: 6
- Bolzenkopf-Typ: Flachkopf
- Versatz: 0 mm
- Material: Stahl
- Hersteller: JT Sprockets
Kompatibilität und Montage
Entworfen für Standard-428-Ketten und 6-Loch-Muster mit 123 mm PCD und 108 mm Innenbohrung. Überprüfen Sie vor der Montage stets den Lochkreis und die Bohrmaße des Nabenlochs gegen die obigen Spezifikationen. Verwenden Sie das entsprechende Anzugsdrehmoment beim Anziehen der Flachkopfschrauben, um eine Verformung des Zahnrädchens oder der Nabe zu vermeiden. Bei Bedarf Lagersicherungsmittel oder eine korrekte Verriegelung gemäß den Herstellerangaben verwenden.
Qualitätskontrolle und Rückverfolgbarkeit
Die JT Sprockets-Produktion durchläuft mehrere Bearbeitungs- und Qualitätskontrollen pro Einheit. GTIN 824225305920 und MPN 727.09.59 identifizieren dieses spezifische Zahnrädchen und können zur Sicherstellung der passenden Ersatzteilzuordnung bei Bestellung oder Lagerverwaltung verwendet werden.
Praktische Hinweise für die Werkstatt
- Kontrollieren Sie das Zahnprofil des Zahnrads gegen den Verschleißzustand der Kette — idealerweise neues Zahnrädchen mit neuem oder gut erhaltenem Kettenteil verwenden für maximale Lebensdauer.
- Überprüfen Sie Bolzen- und Nabenflächen auf Reinigung und Ebenheit vor der Montage.
- Bei wiederholten Austauschvorgängen GTIN/MPN dokumentieren, um eine konsistente Ersatzteilwahl sicherzustellen.
Markenhinweis: JT Sprockets ist der Hersteller dieses Zahnrädchens; ihr Werk nutzt moderne CNC-Ausrüstung und nachweisliche Herstellungsvorgaben, um eine gleichbleibende Qualität zu gewährleisten.
