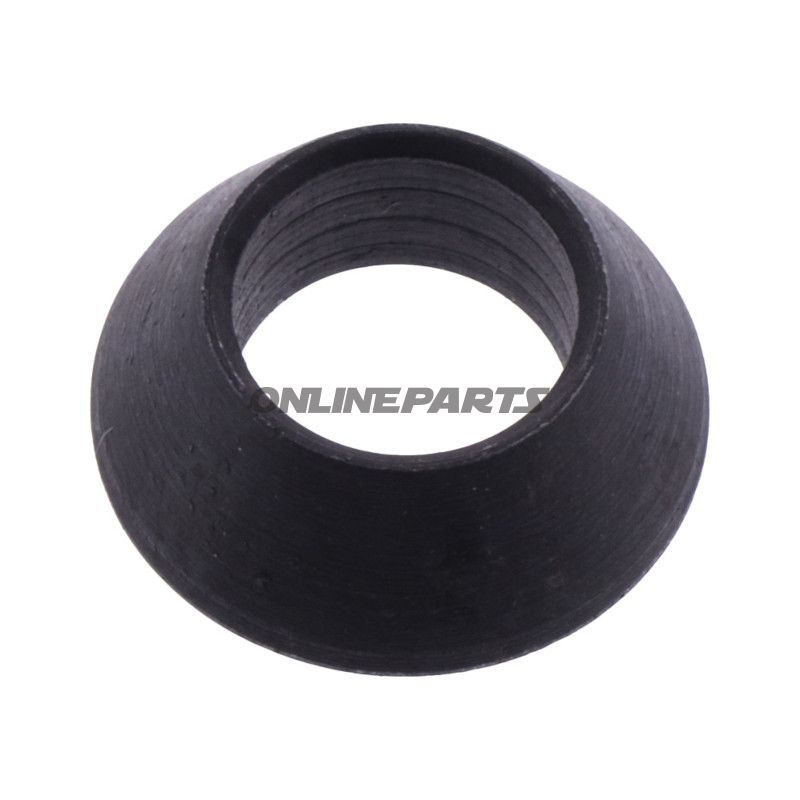

KEGELSCHEIBE Klemmplatte JMP FIX Auto

Kegelförmige Klemmscheibe für Befestigungsplatte (JMP)

Produktbeschreibung: Diese kegelförmige Klemmescheibe von JMP (Original-Teilenummer J09001023102, MPN 677.10.13) wurde für den Einsatz in Plattenmontageanordnungen mit automatischer Festspannung entwickelt. Die Scheibe überträgt Druck in der Mitte und gewährleist korrekte Positionierung und Verriegelung von Komponenten in Montage- und Haltesystemen an Motorrädern und zugehörigem Zubehör.

Funktion:

• Die Kegelform sorgt dafür, dass die Scheibe Schraube oder Welle im Bohrloch der Befestigungsplatte zentriert, wodurch seitliche Bewegungen reduziert und eine stabile Festspannung bei Vibrationen und Belastung sichergestellt wird.
• Typischer Einsatz an Montagepunkten, an denen eine präzise Zentrierung und Druckverteilung erforderlich ist, um Spiel und ungleichmäßige Belastung an Halterungen oder Platten zu vermeiden.
• Eignet sich sowohl für Service- als auch Reparaturarbeiten, bei denen Komponenten demontiert und wieder montiert werden müssen, ohne die Befestigungsqualität zu beeinträchtigen.

Materialien und Abmessungen:

• Außendurchmesser: 15 / 22 mm (Einsetz- bzw. Passmaß abhängig von der Anwendung).
• Innendurchmesser: 12 mm (Durchgang für Schraube/Welle).
• Höhe: 9 mm.
• Material: JMP spezifiziert in der Regel Stahl oder gehärteten Stahl für diese Art von Teilen, um die erforderliche Festigkeit und Verschleißbeständigkeit zu erreichen. Die genaue Wärmebehandlung und Oberflächenfinish des Materials ist darauf ausgelegt, mechanischen Belastungen und normaler Korrosion in Motorradumgebungen standzuhalten; bei Bedarf einer bestimmten Legierung oder Korrosionsschutzmaßnahme sollte die technische Dokumentation von JMP konsultiert werden.

Technische Vorteile:

• Der Kegel sorgt für gleichmäßige Verpressung und mindert das Risiko einer falschen Zentrierung.
• Robuste Ausführung geeignet für wiederholte Montage-/Demontagezyklen.
• Auslegung für Kompatibilität mit standardmäßigen Befestigungsplatten und Automatik-Befestigungen, bei denen die angegebenen Durchmesser gängige Bohr- und Vorsatzmaße entsprechen.

Kompatibilität und Anwendung:

• Geeignet für Montagesysteme und Platten, die eine 12 mm Durchgangsschraube/-welle und eine äußere Vertiefung mit Durchmessern von ca. 15–22 mm erfordern.
• Zielgruppe sind Mechaniker und Motorradbesitzer sowie Werkstätten, die Reparaturen und Wartungen von Halterungen und Plattenmontagen durchführen.
• Hinweis: Beim Austausch sicherstellen, dass Abmessungen und Materialeigenschaften der Originalkomponente entsprechen, um korrekte Funktion und Sicherheit zu bewahren.

Identifikation und Lieferanteninformationen:

• Marke: JMP — Teilstück als originales JMP-Komponente.
• MPN: 677.10.13.
• JMP Original-Teilenummer: J09001023102.
• GTIN: Nicht angegeben.

Montage- und Handhabungshinweise:

• Reinigen Sie Verbindungsebenen vor der Montage, um eine korrekte Sitz der kegelförmigen Scheibe zu gewährleisten.
• Ziehe Schrauben mit dem angegebenen Anzugsmoment fest, um eine Übungsbelastung der Scheibe und Verformung benachbarter Platten zu vermeiden.
• Bei korrosiven Umgebungen geeigneten Oberflächenschutz in Betracht ziehen oder Austauschintervalle basierend auf Inspektion festlegen.

Wenn Sie weitere technische Daten oder Materialinformationen wünschen (z. B. genaue Stahlzusammensetzung, Wärmebehandlung oder Oberflächenfinish), kann JMPs technikat Dokumentation oder der Lieferantenkontakt zur Bestätigung herangezogen werden.
