Kastenverschluss Verzinkt Rechtsgröße 1 Für Anhänger

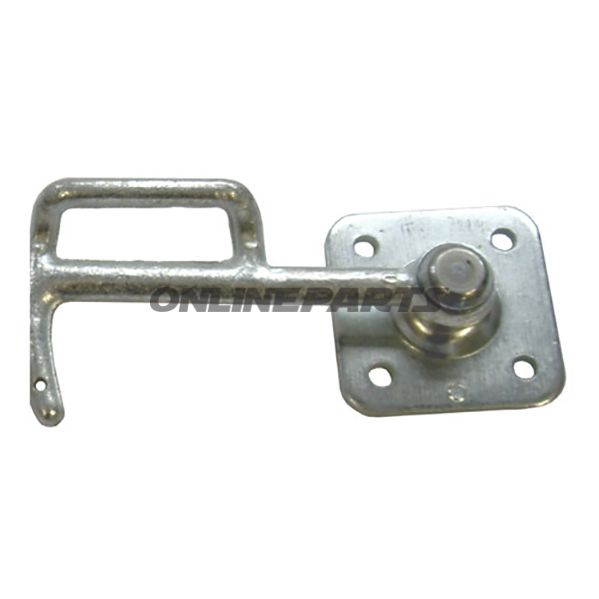

Kastellock, galvanisiert (rechts), Größe 1 – für Anhänger

Diese Kastellock ist für die Montage an Anhängerboxen und Montageflächen vorgesehen, bei denen ein rechtsangeschlagenes Schloss mit gebogenem Griff gewünscht wird. Das Schloss fungiert als mechanisches Verriegelungs- und Halterungselement für Tür- oder Klapppanels und besteht aus galvanisiertem Stahl, um die Korrosionsbeständigkeit im Außenbereich zu erhöhen.

Produktidentifikation: GTIN 42 398, Herstellernummer (MPN) 338.43.69.

Funktion

• Primäre Funktion: Befestigung und Verriegelung der Anhängerbox oder Klappe mittels eines gebogenen Griffs (Bögenknauf), der gegriffen und gedreht werden kann, um zu verriegeln/zu öffnen.
• Entworfen für die Montage auf der rechten Seite (Montagekante: rechts), was bedeutet, dass Scharniere und Bewegungsrichtung der Klappe bei der Ausformung berücksichtigt wurden.
• Lochbild und Montagemaße sind festgelegt für eine präzise Positionierung und Kompatibilität mit Standardbeschlägen und Verstärkungen an Anhängern.

Technische Details und Abmessungen

• Größe: 1 (standardisierte Größe für diese Art von Kastellock).
• Griff-Länge: 127 mm — Länge gemessen am gebogenen Griff vom Montagepunkt bis zum Griff, relevant für Griffbereich und Handhabung.
• Bohrlochbild (Bohren): 46/46 mm — gibt die Abstände zwischen Montageschrauben an; wichtig für eine korrekte Anpassung an vorhandene Beschläge oder zum Austausch des Schlosses.
• Montagehöhe: 42 mm — vertikaler Abstand von der Referenzfläche zum Montagepunkt, verwendet bei der Platzierung an der Boxen- oder Klappenseite.
• Installationsseite: rechts — das Schloss ist für rechts angeschlagene Türen/Klappen ausgelegt.

Materialien und Oberfläche

• Material: Stahl (Konstruktion), galvanisierte Oberflächenbehandlung. Die Galvanisierung sorgt für eine gleichmäßige Zinkbeschichtung, die das Risiko von Korrosion bei Witterungseinflüssen und Straßenbedingungen reduziert.
• Eignung: Die Wahl der Galvanisierung bedeutet geringeren Bedarf an laufender Oberflächenpflege im Vergleich zu unbehandeltem Stahl, aber wie bei allen Metallteilen sollten beschädigte Beschichtungen behoben werden, um lokale Rostbildung zu vermeiden.

Kompatibilität und Montage

• Montagebedingungen: Passt zu Anhängerboxen und Klappen, bei denen Lochbild 46/46 mm und Montagehöhe 42 mm übereinstimmen. Beim Austausch vorhandener Schlösser sind diese Maße zu bestätigen, um Passform sicherzustellen.
• Wählen Sie immer die korrekte Seite (rechts) in Bezug auf die Scharnier-/Bewegungsrichtung der Klappe für korrekte Funktion und Verringerung von Spiel.
• Montageanleitung: Wird mit geeigneten Bolzen/Schrauben durch die Bohrlöcher befestigt; verwenden Sie korrosionsbeständige Befestigungselemente (z. B. Edelstahl oder galvanisiert), die zum angegebenen Lochabstand passen.

Praktische Überlegungen für Mechaniker

• Prüfen Sie das Lochbild und die Montagehöhe gegenüber der vorhandenen Montageplatte vor der Installation, um Nachbearbeitungen zu vermeiden.
• Bei leichter Deformation der Klappe oder Montagefläche kann zusätzliche Verstärkung erforderlich sein, um eine korrekte Funktion über längere Zeit sicherzustellen.
• GTIN 42 398 und MPN 338.43.69 können bei Parts‑Suche, Ersatzteilbestellung und Prüfung der Kompatibilität in Ersatzteildatenbanken verwendet werden.

Diese Schlossanlage wird in galvanisiertem Zustand mit gebogenem Griff geliefert und eignet sich für gängige Anhängeranwendungen, bei denen Maße und Installationsseite den angegebenen Spezifikationen entsprechen.
