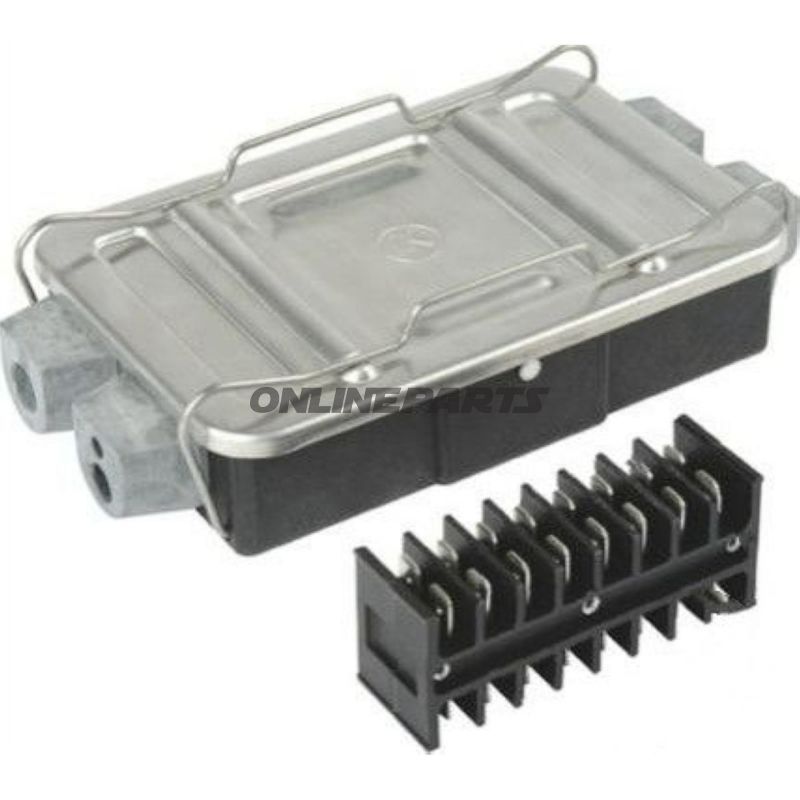

Kabelverbindungsdose 8-Polig

Kabelanschlussdose 8-polig zur geschützten Sammelung von Leitungen

Diese 8-polige Kabelanschlussdose (GTIN: 4026736021238, MPN: 158.31.45) ist für eine sichere und wetterbeständige Zusammenführung mehrerer Leiter in Fahrzeugen und industriellen Anwendungen ausgelegt. Die Dose fasst Flachsteckverbindungen in einem geschlossenen Gehäuse zusammen, um vor Feuchtigkeit, Schmutz und mechanischen Einflüssen im Betrieb zu schützen.

Funktion

• Schafft eine organisierte, isolierte Sammelstelle für bis zu 8 Pole verteilt auf Flachsteckverbindungen.
• Wasserabweisendes Gehäuse reduziert das Risiko von Korrosion und Kurzschluss an exponierten Montagepositionen.
• Ein-/Ausgang über Kabeldurchführungen (Grommets) ermöglicht übersichtliche Kabelführung und Abdichtung.

Materialien und Konstruktion

• Gehäuse: Duroplast — stabiles Kunststoffmaterial mit guter Formbeständigkeit und Beständigkeit gegenüber Chemikalien und Hitze.
• Deckel: Aluminium — bietet Steifigkeit und zusätzlichen mechanischen Schutz für die Anschlüsse.
• Verschluss: Zwei Spannbefestigungen (Klemmbügel) sorgen für dichten Verschluss und einfachen Zugang bei Wartung.
• Kontaktflächen: Flachsteckkontakte (4 Reihen) 6,3 mm, vernickelt — für besseren Korrosionsschutz und zuverlässigen elektrischen Kontakt.

Technische Details und Abmessungen

• Anzahl der Pole: 8-polig (insgesamt 32 Laschen in 4 Reihen, ausgelegt für 6,3 mm Flachstecker).
• Ein-/Ausgang: 2 Kabeldurchführungen mit 2 Löchern und 2 Kabeldurchführungen mit 1 Loch für flexible Kabelführung.
• Montage: Zwei Montagebohrungen Ø 5,5 mm mit Lochmittenabstand 90 mm für einfache Verschraubung.
• Außenmaße (ohne Ausguss): 150 x 93 x 45 mm — kompaktes Format, das in viele Einbauräume passt.
• Isoliert: Ja (das Gehäusematerial und die innere Konstruktion gewährleisten Isolierung zwischen den Anschlüssen).
• Geschweißte/gelötete Verbindungen: Nicht relevant (das Produkt verwendet Flachstecker/Kontakte, keine Lötverbindungen).

Kompatibilität und Anwendungsbereiche

• Geeignet für den 6,3 mm Flachsteckerstandard, der häufig in Kraftfahrzeugen und elektrischen Installationen verwendet wird.
• Anwendungsbereiche: Verteilerdosen im Motorraum, Steuergeräte, Beleuchtung, Zusatzausrüstung und andere Orte, an denen mehrere Leitungen zusammengeführt und geschützt werden müssen.
• Primär für professionelle Anwender konzipiert — Mechaniker und erfahrene Motorradbesitzer, die mit Kabelführung und Reparatur umgehen.

Praktische Vorteile

• Robuste Kombination aus Duroplast und Aluminium bietet ausgewogenes Gewicht, Festigkeit und Korrosionsbeständigkeit.
• Vernickelte Flachstecker reduzieren Oxidationsprobleme und gewährleisten langfristig stabilen elektrischen Kontakt.
• Standardisierte Montageabstände erleichtern das Ersetzen oder Integrieren der Dose in bestehende Installationen.

Hinweise

• GTIN (4026736021238) und MPN (158.31.45) können zur eindeutigen Identifikation bei Ersatzteilbestellung und Dokumentation verwendet werden.
• Das Produkt wird komplett als Sammeldose mit Deckel und Befestigungsbeschlägen geliefert; Dichtungsdetails an den Durchführungen gewährleisten Schutz gegen eindringendes Wasser unter normalen Betriebsbedingungen.
• Es sind keine internen Schrumpfschläuche oder Lötverbindungen angegeben — die Verbindung erfolgt über Flachstecker.
