8-polige Kabelanschlussdose zur Verbindung von Leitungen
Beschreibung und Funktion

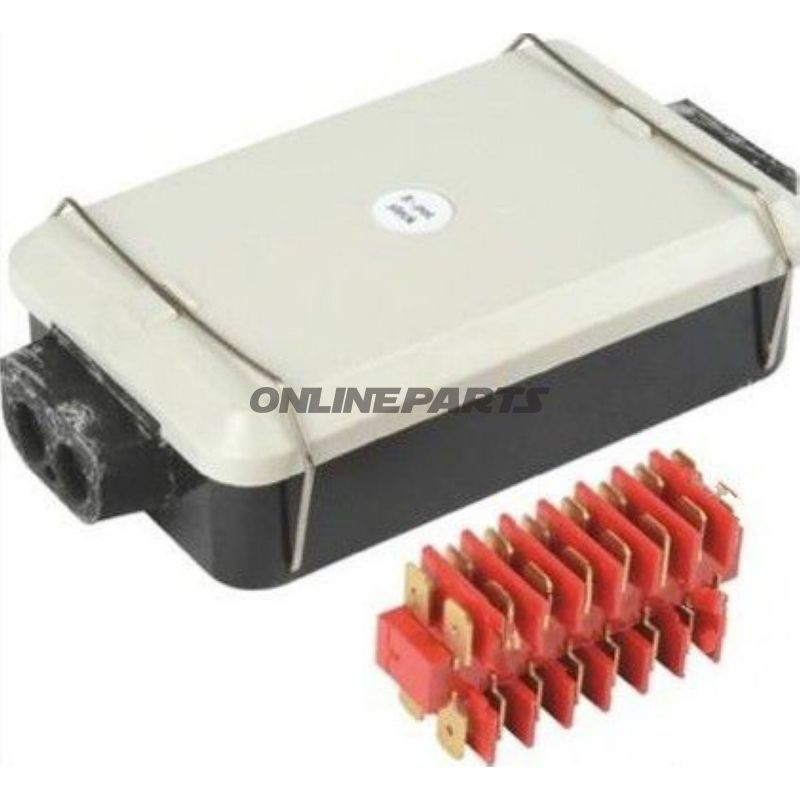

Diese 8-polige Kabelanschlussdose (GTIN: 4026736023317, MPN: 158.15.86) ist für die sichere und organisierte Verbindung von bis zu acht Stromkreisen ausgelegt. Das Produkt dient als kompakte Sammelstelle, bei der jeder Stromkreis zu einer doppelten Flachstecker-Klemme geführt wird, was die Verwendung von Eingangs- und Ausgangsleitungen oder die Verteilung in zwei Richtungen an demselben Pol ermöglicht. Das Gehäuse besteht aus Kunststoff und ist staub- und wasserdicht, wodurch es sich für den Einsatz im Motorradbereich oder in anderen Fahrzeuginstallationen eignet, bei denen Witterungseinflüsse und Vibrationen relevant sind.
Materialien und Eigenschaften
- Gehäuse: Spritzgegossener Kunststoff mit Dichtungen zum Schutz gegen Staub und Wasser. Das Material wurde gewählt, um geringes Gewicht mit ausreichender mechanischer Festigkeit für den Fahrzeuggebrauch zu verbinden.
- Klemmen: 8 doppelte Flachstecker-Klemmen (Flachstecker/Flatblade), ausgelegt für Standard-Flachsteckverbindungen. Das doppelte Design ermöglicht parallele Anschlüsse oder Durchschleifungen ohne Löten.
- Isolation: Die Klemmen sind im Inneren der Dose isoliert, was das Risiko von Kurzschlüssen zwischen den Polen verringert.
- Schutz: Die staub- und wasserdichte Konstruktion erhöht die Zuverlässigkeit in Außen- und exponierten Installationen. Das Produkt verfügt nicht über eingebauten Schrumpfschlauch und wird ohne Lötverbindungen geliefert.
Abmessungen und Montage
Außenmaße: 120 x 78 x 36 mm. Die kompakte Form erleichtert die Montage in beengten Einbausituationen am Motorradrahmen, im Kofferraum oder in der Nähe von Batterie- und Sicherungsblöcken. Kabelführungen und Befestigungspunkte sind so gestaltet, dass Kabel von mehreren Seiten eingeführt werden können; sorgen Sie für korrekte Abdichtung an den Eintrittspunkten, um den IP-ähnlichen Schutz der Dose zu erhalten.
Technische Details
- Typ: Kabelanschlussdose (junction box)
- Anzahl Pole: 8
- Geschweißte/gelötete Verbindungen: Nein
- Isoliert: Ja
- Heat shrink (Schrumpfschlauch): Nein
Kompatibilität und Anwendung
Die Dose akzeptiert standardmäßige 8-polige doppelte Flachstecker-Verbindungen und kann in bestehende Motorradinstallationen, elektrische Bausätze oder Sonderinstallationen integriert werden, in denen eine robuste Plug-and-Play-Lösung für mehrere Stromkreise gewünscht ist. Sie richtet sich an Mechaniker und erfahrene Motorradbesitzer, die einen physischen Sammelpunkt mit isolierten Klemmen bevorzugen statt Löt- oder Schraubverbindungen.
Weitere Hinweise
Das Produkt wird mit MPN 158.15.86 geliefert und in Dokumentationen und Ersatzteilkatalogen zur eindeutigen Identifikation mit GTIN 4026736023317 geführt. Es sind kein Schrumpfschlauch, Lötwerkzeug oder zusätzliche Klemmen enthalten; prüfen Sie vor der Montage, dass die verwendeten Flachstecker zu den Abmessungen der Klemmen passen.
Praktische Tipps bei der Installation
- Überprüfen Sie die Kompatibilität zwischen Flachsteckern und Klemmenbreite, um eine gute mechanische und elektrische Verbindung sicherzustellen.
- Sorgen Sie für geeignenden Kabelquerschnitt und verwenden Sie passende Kabelschuhe oder Flachstecker, um lockere Verbindungen bei Vibration zu vermeiden.
- Platzieren Sie die Dose an einem Ort mit begrenzter direkter Wasserbelastung und befestigen Sie sie, um Bewegungen zu minimieren.
