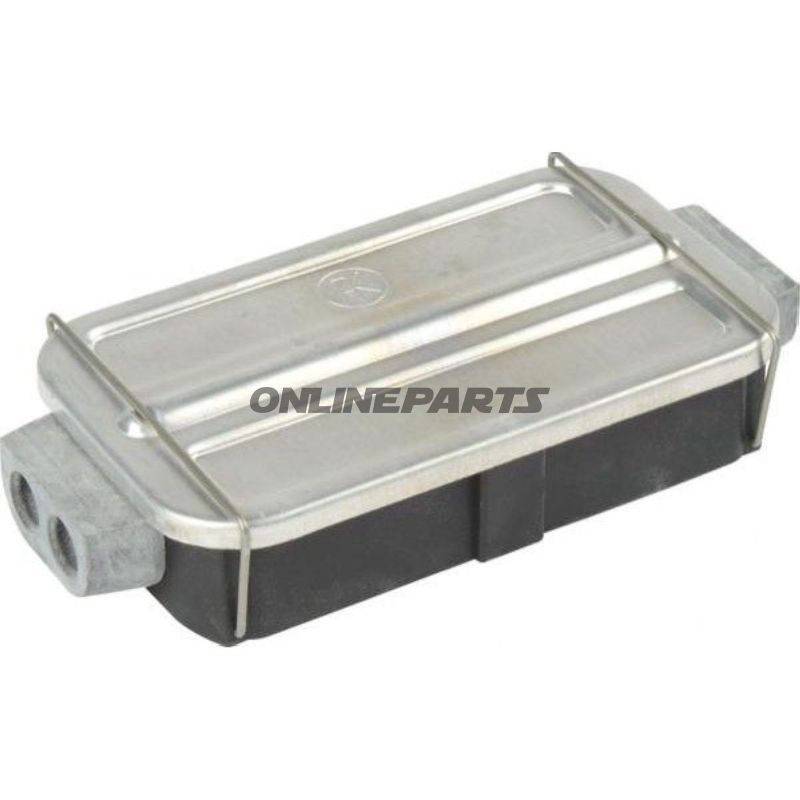

Kabelanschlussdose 6‑polig für elektrische Verbindungen
Diese 6‑polige Kabelanschlussdose (GTIN: 4026736021177, MPN: 158.33.68) ist für sichere, isolierte elektrische Verbindungen in Fahrzeugen und Maschinen konzipiert, wo ein geschlossenes und teilweise vibrationsstabiles Gehäuse erwünscht ist. Das Produkt bietet Platz für sechs Schraubklemmen und eignet sich für professionelle Mechaniker und Motorradbesitzer, die eine robuste, kompakte Anschlussbox für Ring‑ oder Aderendhülsen und Kabelenden benötigen.
Funktion und Anwendung
- Schafft einen zusammengefassten, isolierten Raum für bis zu sechs separate Leiterverbindungen über M4‑Schrauben für Ring‑ oder Aderendhülsen und Kabelenden.
- Zwei doppelte Kabeldurchführungen (Ein-/Ausgang) ermöglichen das Einführen und Herausführen mehrerer Leitungen ohne zusätzlichen Schneideaufwand.
- Wasserdichtes Gehäuse aus duroplastischem/thermisch gehärtetem Kunststoff schützt die Verbindungen vor Feuchtigkeit und Schmutz; die Abdeckung aus Aluminium bietet mechanischen Schutz.
- Geeignet zur Montage an Masse oder festen Flächen, wo Vibrationsbeständigkeit und Abdichtung wichtig sind.
Materialien und Eigenschaften
- Gehäuse: Duroplast/thermisch gehärteter Kunststoff—gewählt wegen elektrischer Isolierung, dimensionsstabiler Eigenschaften und Beständigkeit gegenüber Ölen und Temperaturschwankungen.
- Deckel: Aluminium—bietet erhöhte mechanische Schutzwirkung und Wärmeableitung, ohne innen leitend zu sein (der Deckel ist von den elektrischen Verbindungen getrennt).
- Verschluss: Zwei Spannverschlüsse in rostfreier oder verzinkter Ausführung (je nach Lager) gewährleisten eine sichere mechanische Verriegelung des Deckels.
- Anschlüsse: Sechs M4‑Schrauben für Ring‑/Aderendhülsen sichern eine standardisierte, wartungsfreundliche Verbindung und ermöglichen den Einsatz von Ring‑ oder Aderendhülsen bei wiederholter Demontage.
- Dichtung: Ausgelegt, um das Eindringen von Feuchtigkeit bei korrekt montierten Durchführungen und ordnungsgemäß verwendeten Dichtungen zu verhindern.
Technische Abmessungen und Montageangaben
- Außenmaße (ohne Kabelstutzen): 120 x 69 x 30 mm — kompaktes Format, passend für beengte Einbausituationen.
- Montagelöcher: 2 Stück mit Ø 4,8 mm und Lochmittenabstand 30 mm — Standardabstand für einfache Befestigung an Metall‑ oder Blechflächen.
- Polzahl: 6 Pole (sechs separate Anschlussstellen).
- Isolierung: Innen elektrisch isoliert, keine Lötarbeiten bei Montage erforderlich (Schraubklemmen).
Technische Daten (kurz)
Typ: Junction Box (Kabelanschlussdose)
Geschweißte Verbindungen: Nein
Isoliert: Ja
Schrumpfschlauch: Nein
Anzahl Pole: 6
Kompatibilität und Anwendungshinweise
- Geeignet für standardmäßige Ring‑ und Aderendhülsen, die zu M4‑Schraubklemmen passen. Prüfen Sie den Leiterquerschnitt in Bezug auf das Schraubengewinde der Klemme und den Innendurchmesser der Aderendhülse.
- Sorgen Sie für korrekte Abdichtung an den Durchführungen, um die Feuchtigkeitsbeständigkeit des Gehäuses zu erhalten; verwenden Sie bei Bedarf geeignete Kabelverschraubungen/Dichtkappen.
- Bei Installation in korrosiven Umgebungen wird geeigneter Korrosionsschutz für Schrauben und Verschlüsse sowie regelmäßige Sichtprüfung empfohlen.
GTIN 4026736021177 und die Herstellernummer (MPN) 158.33.68 können bei Bestellung und bei der Suche nach technischen Datenblättern oder Ersatzteilinformationen verwendet werden. Die Produktbeschreibung und Materialwahl sind auf professionelle Anwender abgestimmt, die mit elektrischen Verbindungen und Anforderungen an mechanische Montage vertraut sind.
