Kabelverbinderdose 12-Polig

12-polige Kabelanschlussdose für staub- und spritzwassergeschützte Installationen

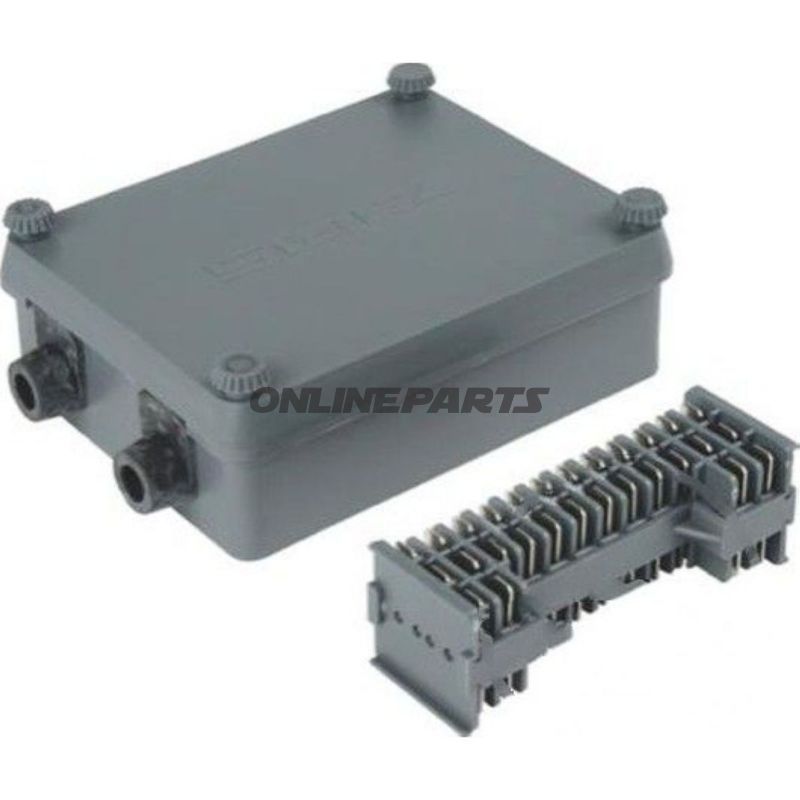

Diese 12-polige Kabelanschlussdose (GTIN: 4026736021320, MPN: 158.12.30) ist ein kunststoffbasiertes Verteilergehäuse, das für das Verbinden und Verteilen von Niederspannungskabeln in Fahrzeugen und technischen Installationen vorgesehen ist, wo eine dichte und isolierte Verbindung erwünscht ist. Das Produkt eignet sich für Mechaniker und erfahrene Motorradbesitzer, die an Kabelbäumen, Zubehör oder Reparaturen arbeiten, bei denen Platz und Schutz vor Schmutz und Feuchtigkeit wichtig sind.

Funktion

• Das Gehäuse dient als zentraler Sammelpunkt für bis zu 12 Leitungsverbindungen, organisiert als 8 Doppel-Flachsteckverbinder und 4 Dreifach-Flachsteckverbinder. Es ermöglicht sowohl Parallelschaltungen als auch die Verteilung von Signalen/Strom zwischen mehreren Stromkreisen.
• Das Design hält Verbindungen von der Umgebung isoliert, wodurch das Risiko von Kurzschlüssen durch Staub, Feuchtigkeit oder mechanische Einflüsse reduziert wird.
• Montagefreundliche Form und Abmessungen (132 x 102 x 40 mm) erleichtern die Platzierung des Gehäuses im Fahrzeugraum, unter Sitzen oder in Werkstätten bei der Installation von Zubehör.

Materialwahl und Eigenschaften

• Gehäuse: Robuster Kunststoff, der unter normaler Nutzung gute chemische und mechanische Beständigkeit bietet. Die Eigenschaften des Kunststoffs machen das Gehäuse leicht, korrosionsfrei und geeignet für Umgebungen, in denen Metall korrodieren kann.
• Terminals: Flachsteck-Kontakte für schnelles An- und Abstecken. Die Ausführung der Kontakte gewährleistet eine zuverlässige Kontaktfläche bei korrekter Montage.
• Isolierung: Die Verbindungen sind intern isoliert, was elektrische Trennung zwischen den Polen sicherstellt und das Risiko von unbeabsichtigtem Kontakt verringert.
• Dichtung: Das Produkt wird als staub- und wasserabweisend beschrieben. Das bedeutet, dass das Gehäuse vor Eindringen von Staub und leichter Feuchtigkeit schützt, jedoch nicht als uneingeschränkte Wasserdichtigkeit bei vollständigem Untertauchen angesehen werden sollte; beurteilen Sie die Umgebungsbedingungen und Dichtigkeitsanforderungen vor der Verwendung.

Technische Details

• Typ: Junction-Box (Anschlussdose) für Kabel
• Anzahl der Pole: 12
• Terminalkonfiguration: 8 Doppel-Flachstecker und 4 Dreifach-Flachstecker
• Isoliert: Ja (interne Isolierung zwischen den Polen)
• Löten: Keine Lötverbindungen; Anschluss erfolgt über Flachsteckkontakte
• Abmessungen: 132 x 102 x 40 mm

Kompatibilität und Anwendung

• Das Gehäuse ist für den Einsatz in Niederspannungskreisen vorgesehen, typischerweise in Autos, Motorrädern und Leichtfahrzeugen sowie in stationären technischen Installationen, in denen geschützte Verbindungen erforderlich sind.
• Passend für Standard-Flachstecker und Kabelquerschnitte, die üblicherweise in Fahrzeuginstallationen verwendet werden. Prüfen Sie Kabeldimension und Steckertyp bei der Planungsphase der Installation.

Installation und Wartung

• Sorgen Sie für korrektes Abisolieren und richtiger Einführungen der Leiter in die Flachsteckkontakte, um sicheren Kontakt zu gewährleisten.
• Kontrollieren Sie nach der Montage Dichtungen und Schraubverbindungen, um Staub- und Feuchtigkeitsschutz sicherzustellen.
• Vermeiden Sie wiederholte Exposition gegenüber Hochdruckreinigung oder vollständigem Untertauchen, es sei denn, der Dichtigkeitsgrad ist für solche Bedingungen dokumentiert.

Die Produktidentifikation mit GTIN 4026736021320 und Herstellerreferenz (MPN) 158.12.30 erleichtert das Abgleichen von Ersatzteillisten und Dokumentation beim Einkauf oder Service. Falls weitere technische Details oder Zeichnungen für die spezifische Montage erforderlich sind, wird empfohlen, diese mit den Geräteanforderungen und den im Projekt verwendeten Steckertypen abzugleichen.
