Kabelstik-Sortiment, isolierte Verbindungen für Fahrzeugtechnik und Werkstatt
Produkt: JMP Kabelstik-Sortiment (GTIN 4043981468885, MPN 158.11.02) von der Marke JMP. Das Set enthält eine Auswahl isolierter Kabelschrauben und -stecker, geeignet für sichere elektrische Verbindungen in Fahrzeugen, in der Werkstatt und bei elektrischen Reparaturen.
Funktion
- Schnelle, elektrisch isolierte mechanische Verbindungen zwischen Leitern ohne Löten.
- Typische Anwendungen: Reparatur und Wartung von Motorkennlinieninstallationen, Verbindungen in Werkstätten, Prototyping und kleinere Installationen in Industrie/Hobby.
- Die einzelnen Steckertypen decken Spade-, Butt-, Ring- und Flach-/Runde-Verbindungen ab, sodass Sie die richtige Kontaktform für Schrauben, Schienen oder Kontaktstifte wählen können.
Materialien und Eigenschaften
- Isolierte Hülsen: Kunststoff-Isolierung (typisch PVC oder Polypropylen) um das Metallgehäuse, um Kurzschluss zu verhindern und die mechanische Handhabung zu verbessern.
- Kontaktmaterial: Blankes Metall (häufig zinnbeschichteter Kupfer oder Ähnliches) für gute Leitfähigkeit und Korrosionsbeständigkeit bei normalem Gebrauch. Die Materialwahl bietet ein Gleichgewicht zwischen elektrischer Leitfähigkeit und mechanischer Haltbarkeit ohne Bedarf an speziellen Legierungen.
- Abmessungen: Enthält mehrere Querschnitte von 0,5 mm² bis 6,0 mm² sowie verschiedene nominale Breiten von Flach-/Spadesteckern (z. B. 2,8 mm, 4,8 mm, 6,3 mm) und Ringgrößen (M4, M5, M6) für gängige Schraubverbindungen.

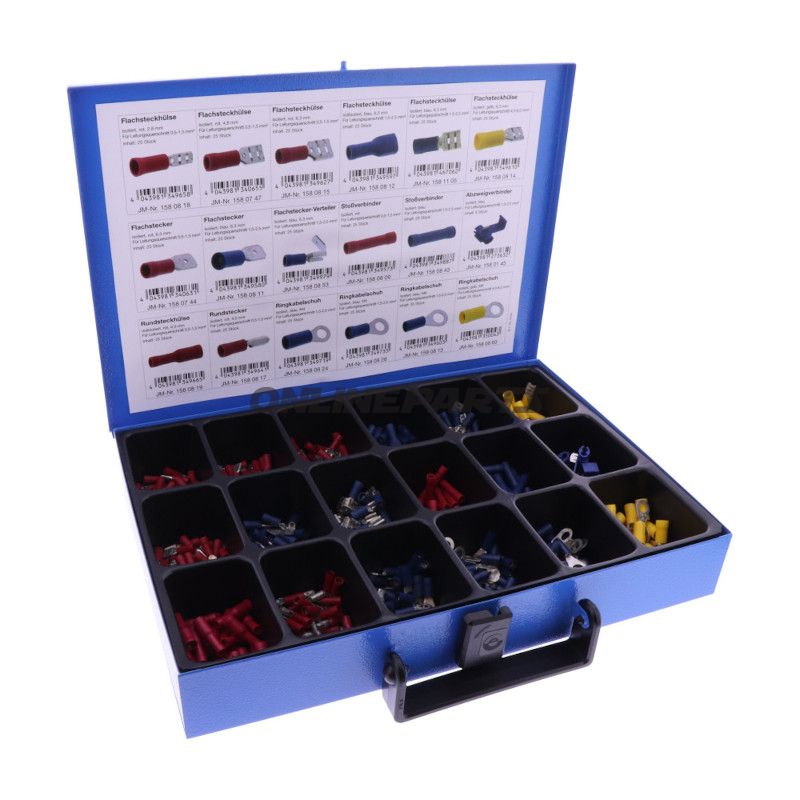

Inhalt und Kompatibilität
Das Sortiment ist darauf ausgelegt, häufig vorkommende Installationsbedarfe abzudecken. Folgende Elemente sind enthalten (Beschreibung des Typs und des relevanten Kabelquerschnitts/Schuh):
- Abzweigstecker 1,0–2,5 mm²
- Spadestecker 0,5–1,5 mm² (Variante 6,3 mm und 4,8 mm)
- Butt-Stecker 0,5–1,5 mm² und 1,5–2,5 mm²
- Spade/Flachstecker 1,5–2,5 mm² (6,3 mm)
- Ringkabelschuhe 1,5–2,5 mm² (M4, M5, M6) und 4,0–6,0 mm² (M6)
- Flach-/Runde Inserts für 0,5–6,0 mm² und verschiedene Plug-in-Breiten (2,8 mm, 4 mm, 6,3 mm)
- Eine Einsatztasche zum Sortieren (18-fach) zur Organisation der Bauteile
Technische Vorteile in der Praxis
- Sortierte Bauteile in einem Einsatz erleichtern das Finden und Anwenden des richtigen Steckertyps unter Arbeitsbedingungen.
- Standardisierte Maße (Spatenbreiten, Ringdimensionen, Querschnitte) sichern die Kompatibilität mit gängigen Terminalen, Schrauben und Klemmleisten in Motorumgebungen.
- Die Isolierung verringert das Risiko versehentlichen Kontakts und Kurzschluss, insbesondere in engen oder vibrationsanfälligen Montagebedingungen.
Praktische Hinweise
- Dieses Produkt wird von JMP unter MPN 158.11.02 geliefert und identifiziert mit GTIN 4043981468885.
- Überprüfen Sie vor der Montage stets Leitungsdimension und Strombedarf; wählen Sie das entsprechende Querschnitt und Kontaktform, um Überlastung oder schlechte mechanische Verbindung zu vermeiden.
- Das Sortiment deckt viele Standardbedarfe ab, aber für Spezialanwendungen (Hochstrom, vibrationsgefährdete Umgebungen oder exponierte Außeninstallationen) sollten Material- und Temperaturgrenzen der Komponenten gegenüber den Anforderungen geprüft werden.
Schlussfolgerung
JMPs isoliertes Kabelstik-Set (GTIN 4043981468885, MPN 158.11.02) ist praktisch zusammengestellt für den Einsatz in Fahrzeug-Elektrik und Werkstattaufgaben, bei denen schnelle, isolierte mechanische Verbindungen erforderlich sind. Das Set kombiniert mehrere Standard-Steckertypen und -Dimensionen in einer sortierten Einsatztatze, was die Arbeit für Mechaniker und Fachkräfte erleichtert, die häufig zwischen verschiedenen Anschlussformen wechseln.
