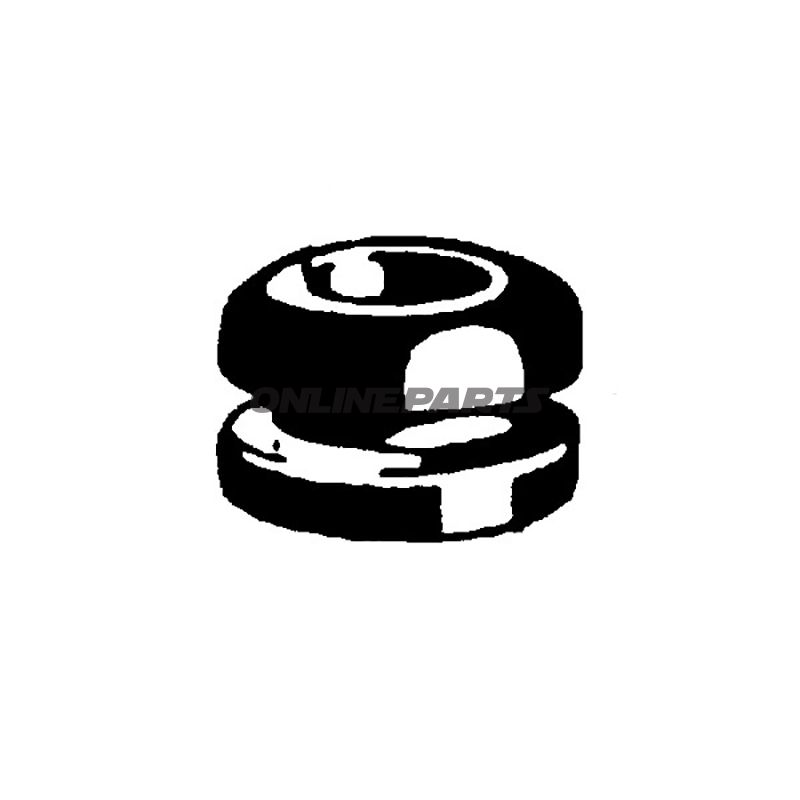

Kabeldurchführung – doppelt offen, 10×12×18 mm (ALT4792115)

Dieser Kabelschutz (Kabeldurchführung) ist eine doppelt offene Lösung, die dafür vorgesehen ist, zwei Kabel durch Chassis, Paneele oder Gehäuse zu führen, wo auf beiden Seiten der Öffnung Abdichtung und mechanischer Schutz erforderlich sind.

Funktion

• Die Konstruktion ist doppelt offen, das heißt, beide Seiten sind zugänglich und erlauben das Führen separater Kabel oder Kabelbündel durch dieselbe Durchführung.
• Zweck ist es, Kabel vor scharfen Kanten in der Öffnung zu schützen, den Verschleiß durch Vibrationen zu reduzieren und eine ordentliche sowie stabile Montagelösung zu gewährleisten.
• Das weiche Profil bietet eine gewisse Abdichtung um das Kabel und verringert die Reibung zwischen Kabel und Metall/Plastik am Montagepunkt.

Material und Eigenschaften

• Material: weiches PVC. Die Wahl von weichem PVC bietet gute Flexibilität, Dämpfung von Vibrationen und Widerstandsfähigkeit gegenüber geringfügigem mechanischen Verschleiß. PVC verträgt übliche Ölbenetzungen und die meisten Temperaturbereiche, die im Motorraum und in Elektronikpanels vorkommen, ist jedoch nicht für sehr hohe Temperaturen oder aggressive Chemikalien ausgelegt.
• Farbe: schwarz, was eine unauffällige Optik und guten Lichtbeständigkeitswiderstand ergibt.
• Ausgelegt für einfache Einsetzung in runde oder angepasste Ausschnitte in Paneelen; die weiche Kante klemmt sich an die Öffnung und hält die Durchführung ohne aufwändige Befestigung an Ort und Stelle.

Maße und Abmessungen

• Innendurchmesser (d): 10,0 mm — hauptsächlich Angabe für Kabeldurchmesser, der durch jede Seite gezogen werden kann.
• Außendurchmesser am ersten Niveau (D1): 12,0 mm.
• Gesamter Außendurchmesser (D): 18,0 mm — relevant für die Dimensionierung der Montageöffnung oder Aussparung im Panel.
• Höhe (H): 11,0 mm — zeigt, wie weit die Durchführung aus der Ebene des Panels herausragt.
• Höhe sekundäres Niveau (h2): 4,0 mm — relevant zum Verständnis des Flanschaufbaus und der Halterung im Panel.

Kompatibilität und Anwendungsbereiche

• Geeignet für Motorradverkleidungen, Armaturenbretter, Lenkgestänge, Batteriekästen und kleinere Gehäuselösungen, in denen zwei separate Kabel parallel durch dieselbe Öffnung geführt werden müssen.
• Passend für Kabel mit max. Außendurchmesser von etwa 10 mm pro Seite; messen Sie vor der Montage stets den tatsächlichen Kabeldurchmesser einschließlich Isolierung, um eine korrekte Passform sicherzustellen.

Technische Codes

• MPN: 158.28.08 — Herstellernummer/Produktionscode, nützlich bei Nachbestellung oder Ersatzteilidentifikation.
• GTIN: 4026736019662 — globale Handelsartikelnummer, die für Abfragen in Produktkatalogen und Lagerverwaltung verwendet werden kann.
• Produktbezeichnung in Lieferantendaten: ALT4792115 (im Titel angegeben) — wird häufig in technischen Zeichnungen und Ersatzteillisten verwendet.

Montage- und Handhabungshinweise

• Schneiden oder bohren Sie den Ausschnitt im Panel entsprechend dem Außendurchmesser (D) und entgraten Sie, um scharfe Kanten gegen das PVC-Material zu vermeiden.
• Drücken Sie die Durchführung in die Position; das weiche PVC sorgt für Spannung und Halterung. Bei wiederholter Demontage kann das Material im Laufe der Zeit etwas Elastizität verlieren.
• Prüfen Sie die chemische Verträglichkeit, wenn die Durchführung starken Lösungsmitteln oder längerer Hitze ausgesetzt wird.

Die Beschreibung basiert auf den technischen Daten des Lieferanten (ALT4792115 / MPN 158.28.08, GTIN 4026736019662). Die Farbangabe ist schwarz und das Material ist weiches PVC. Bei Bedarf an Dokumentation oder Kompatibilitätsinformationen für spezifische Motorradmodelle wird empfohlen, dies mit der Hersteller-Ersatzteilliste oder technischen Zeichnung abzugleichen.
