Kabeltülle Doppel Geschlossen21x30x34

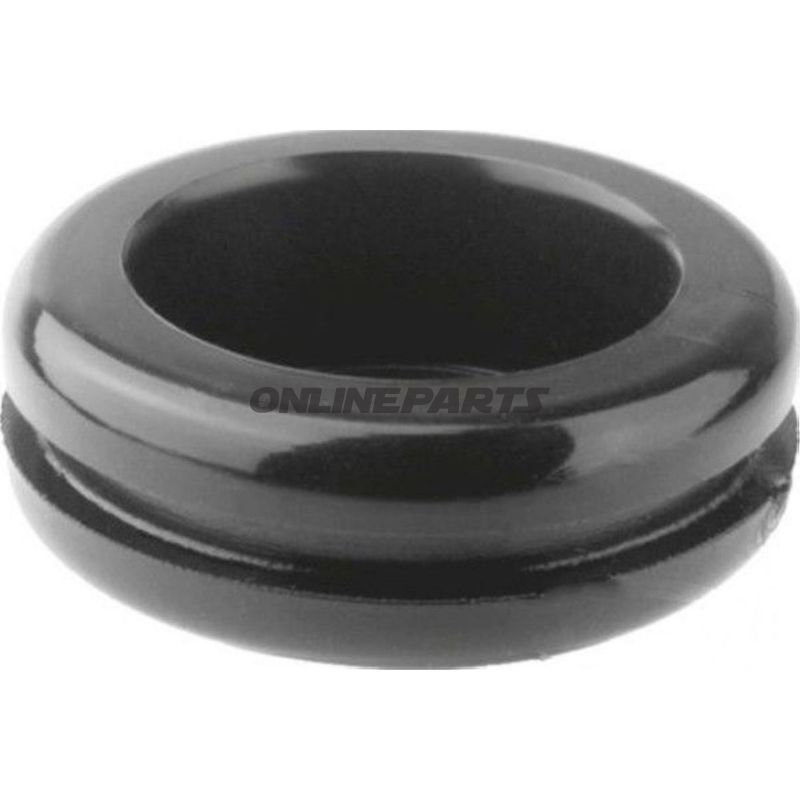

Kabeldurchführung doppelt geschlossen 21 × 30 × 34 — Kabeldurchführung

Diese Kabeldurchführung ist eine beidseitige Kabeldurchführung mit einer Seite vollständig geschlossen. Sie dient dazu, ein Kabel durch Paneele oder Öffnungen zu führen, wobei am Einführpunkt ein dichter, rohrförmiger Abschluss gewünscht wird und gleichzeitig eine Seite geschlossen ist, um Zugang zu blockieren oder gegenüber Staub und Feuchtigkeit auf der geschlossenen Seite abzudichten.

Das Produkt ist gekennzeichnet mit GTIN 4026736019976 und der Herstellerartikelnummer (MPN) 158.98.29. Die Angaben können bei Nachbestellungen oder zur Abgleichung mit Ersatzteillisten verwendet werden.

Funktion und Anwendung

• Abdichtung und Schutz: Die Buchse schützt Kabel vor scharfen Kanten in der Durchführung und vermindert Verschleiß bei Bewegung oder Vibration.
• Eine geschlossene Seite: Eine Seite ist geschlossen, um Eindringen aus dem einen Raum zu verhindern, z. B. um Staub, Spritzwasser zu blockieren oder den Luftstrom zwischen Räumen zu begrenzen, während die Kabelführung erhalten bleibt.
• Montage: Wird in gebohrte oder gestanzte Löcher in Paneelen eingesetzt; das weiche PVC sorgt für eine dichte Passform und hält die Buchse ohne umfangreiche Befestigungsmittel an Ort und Stelle.

Material und Eigenschaften

• Material: Hergestellt aus weichem PVC. Weiches PVC bietet Flexibilität bei der Installation und verhindert Risse bei schwingender Belastung.
• Farbe: Schwarz, was typischerweise Schmutz und Oxidation kaschiert und zu vielen technischen Installationen passt.
• Beständigkeit: Weiches PVC hat gute elektrische Isoliereigenschaften und verträgt normalerweise gängige Öle und milde chemische Einflüsse; es ist jedoch nicht für längere Exposition gegenüber aggressiven Lösungsmitteln oder sehr hohen Temperaturen vorgesehen.

Maße und Abmessungen

• Außendurchmesser (D): 34,0 mm
• Innendurchmesser am Einführungsende (D1): 30,0 mm
• Durchgangsbohrungsdurchmesser (d): 21,0 mm
• Höhe (H): 10,0 mm
• Wandstärke/innere Flansch (h1): 2,0 mm

Die Abmessungen geben sowohl den Innenraum für das Kabel (d = 21,0 mm) als auch die äußeren Maße für die Passung im Paneel an. Überprüfen Sie Bohr- oder Stanzdurchmesser und Paneelstärke anhand dieser Maße vor der Montage, um eine korrekte Passform und Funktion sicherzustellen.

Kompatibilität und gebrauchstechnische Hinweise

• Geeignet für Kabeldurchmesser bis etwa 21,0 mm, abhängig von der Flexibilität der Kabelisolierung.
• Prüfen Sie Paneelstärke und Lochgröße — die äußeren Maße der Buchse (D und D1) bestimmen die Passform. Bei Unsicherheit messen Sie das Paneelloch vor der Bestellung sorgfältig nach.
• Nicht geeignet für Anwendungen mit Temperaturen über der Temperaturtoleranz von PVC oder bei stark aggressiven Chemikalien ohne zusätzliche Schutzmaßnahmen.

Praktische Informationen

• MPN 158.98.29 und GTIN 4026736019976 können bei der Bestellung angegeben werden, um die richtige Variante sicherzustellen.
• Das Produkt wird in der Originalverpackung geliefert; beachten Sie Mindestbestellmengen, falls relevant für Ihren Lieferanten — kontaktieren Sie den Lieferanten für Informationen zu Verpackungseinheiten bei größeren Bestellungen.

Diese Kabeldurchführung ist für Fachleute konzipiert, die eine langlebige, flexible Durchführung mit einer geschlossenen Seite für technische Installationen an Motorrädern, in Schaltschränken oder anderen Anwendungen benötigen, in denen Kabelführung und Schutz vor äußeren Einflüssen erforderlich sind.
