KABELSTZ STECKER 13P 6M BAJ 5P M DC-ABG ASP

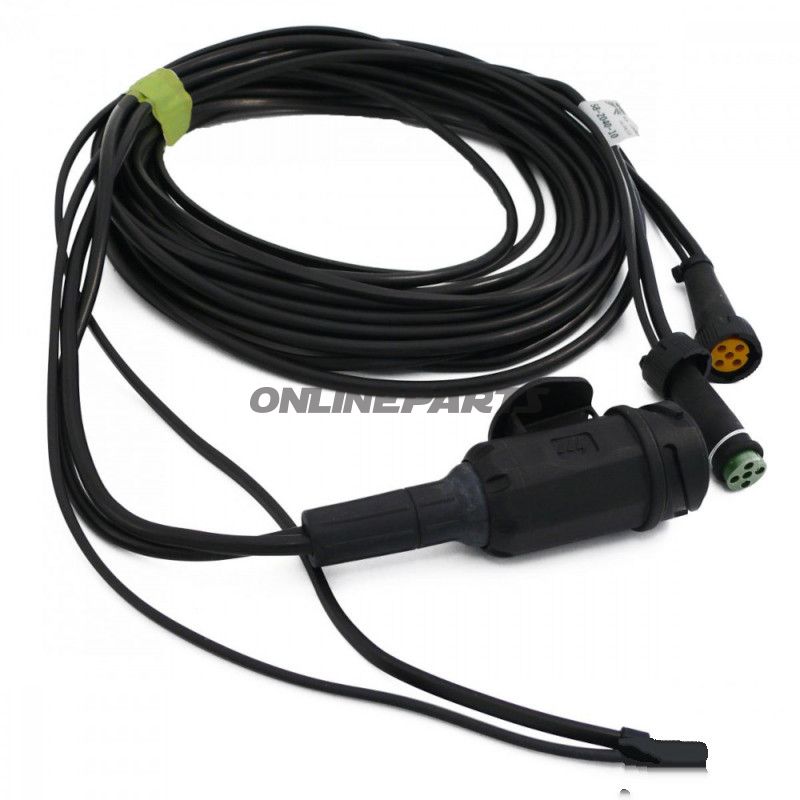

Kabelsatz mit 13-poligem Stecker und 5-poligem Bajonettstecker mit DC-Zugseil für Aspöck-Leuchten

Produktübersicht: Dieser Kabelsatz von Aspöck (GTIN: ASP58-2040-517, MPN: 338.07.98) ist als Hauptkabel für Kombinationen von Aspöck-Leuchten konzipiert. Das Set kombiniert einen 13-poligen Wohnwagen-/Verteilstromstecker mit einem separaten 5-poligen Bajonettstecker mit DC-Zugseil und wird mit langen Kabellängen geliefert, damit es flexibel am Fahrzeugheck oder Anhänger installiert werden kann.

Funktion und Anwendung:

• Die Kabel dienen als Hauptverbindung zwischen dem 13-poligen Stromanschluss des Fahrzeugs und Aspöck-Multipoint-/Earpoint-/Midpoint-Leuchten, wo sowohl Signal- als auch separierte DC-Stromversorgung erforderlich ist.
• Der 13-polige Teil übernimmt komplette Beleuchtungs- und Steuersignale (Blinken, Bremsen, Position, Nebel, sowie ggf. zusätzliche Funktionen), während der 5-polige Bajonett eine schnelle, mechanisch gesicherte Verbindung zur DC-Stromversorgung über das Zugseil sicherstellt.
• Die Bauweise ermöglicht es, Signal- und stromführende Leitungen bis zum Armatur zu trennen, was Service und Austausch von Bauteilen vereinfacht.

Material- und mechanische Eigenschaften:

• Die Kabel sind mit Isolierung und äußerer Ummantelung gefertigt, die für den Fahrzeuggebrauch ausgelegt ist, mit Fokus auf Flexibilität sowie Widerstand gegen Öl, Verschleiß und übliche Witterungseinflüsse. Die Materialwahl entspricht dem Standard für Führungsleitungen in Trailer- und Anhängerinstallationen.
• Der 5-polige Bajonettstecker verfügt über eine mechanische Verriegelung mit Zugseil, wodurch das Risiko einer Fehlabschaltung durch Vibrationen oder Bewegungen reduziert wird.
• Die elektrischen Kontaktflächen sind so ausgelegt, dass geringe Übergangswiderstände und Korrosionsbeständigkeit gewährleistet sind, um Signalintakt zu bewahren.

Abmessungen und Kabellängen:

• Hauptkabelänge: 6 Meter vom 13-poligen Stecker bis zur Verzweigung.
• DC-Steckdose (5-poliges Bajonett) wird mit einer Kabellängenführung von ca. 4,5 Metern ab dem Verzweigungspunkt geliefert, damit sie optimal in Verbindung mit der DC-Anbindung des Armatur platziert werden kann.

Kompatibilität:

• Die Beschreibung gibt explizit Kompatibilität mit verschiedenen Aspöck-Armaturenserien an, zum Beispiel Multipoint, Earpoint und Midipoint. Verwenden Sie das Produkt dort, wo diese Armaturen separate DC-Anschlüsse und 13-poligen Fahrzeuganschluss verwenden.
• Bei Kombination mit anderen Herstellerprodukten sollten Kontaktstandards und Pin-Konfigurationen überprüft werden, da 13-polige Stecker je nach Fahrzeugtyp und Kabelführung variieren können.

Praktische Montageüberlegungen:

• Planen Sie Rohrführung und Befestigung so, dass Kabel nicht scharfen Kanten oder übermäßigem Biegungsdruck ausgesetzt sind. Verwenden Sie Kabelbinder und Gummi-Durchführungen bei Körperdurchführungen.
• Bei Verlängerung oder Reparatur werden ordnungsgemäße Crimpverbindungen oder Lötverbindungen sowie hitzebeständige Schrumpfschläuche empfohlen, um Dichtheit und mechanische Festigkeit zu erhalten.
• Überprüfen Sie Pinout sowohl des Fahrzeug-13-poligen Steckers als auch des Armatur-Steckers vor dem Anschluss, um Kurzschlüsse oder Fehlersignale zu vermeiden.

Identifikation: Das Produkt ist als Aspöck-Kabelsatz mit GTIN ASP58-2040-517 und Herstellernummer (MPN) 338.07.98 gekennzeichnet. Diese Referenzen sind bei Ersatzteilbestellungen oder bei der Verifikation der Kompatibilität mit vorhandener Installationsdokumentation hilfreich.

Hinweis: Die Verpackung weist auf eine Einheitspackung hin; es liegen keine weiteren losen Stücke bei als für die einzelne Installation notwendig. Prüfen Sie bei der Bestellung, ob eine spezielle Mengenverpackung gewünscht wird.
