Kabelsatz Stecker 7-Polig 5 Meterbajonett 5Pol Aspöck

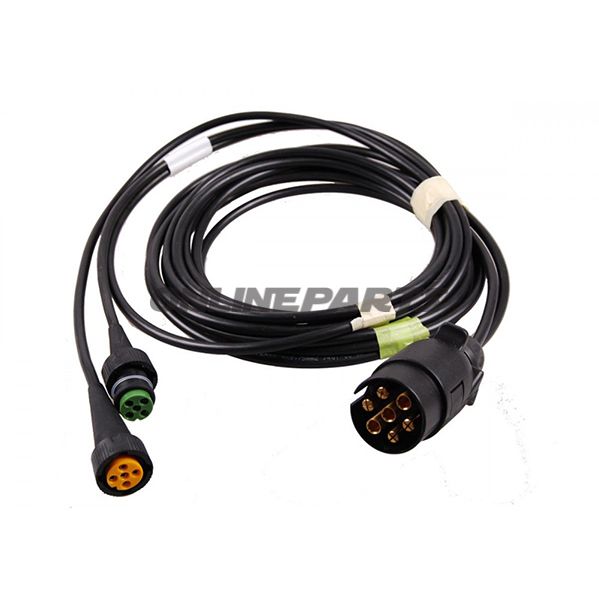

Kabelsatz 7-polig zu Aspöck-Lampen, 5 m Hauptkabel, Bajonet 5-polig

Dieser Kabelsatz ist vorgesehen als Versorgungsleitung zwischen dem Fahrzeugstromnetz und Aspöck-Lampenkombinationen. Das Produkt wird unter der Marke Aspöck (GTIN: ASP58-1022-047, MPN: 338.16.54) geführt und ist darauf ausgelegt, eine zuverlässige mechanische und elektrische Verbindung zu Rückleuchten wie Multipoint, Earpoint und Midipoint sicherzustellen.

Funktion

• Hauptfunktion: Strom und Signale vom Fahrzeugstecker zu Aspöck-Lampenkombinationen über einen 7-poligen Kabelstecker leiten.
• Bajonettsystem 5-poliger Seitenkontakt: sorgt für Kompatibilität mit Lampen, die den spezifischen 5-poligen Bajonettanschluss verwenden.
• Länge: 5 Meter Hauptkabel, bietet Flexibilität bei der Platzierung der Leuchtenanlage und ermöglicht Kabelverlegung ohne zusätzliche Verlängerungen in den meisten Standardinstallationen.

Materialien und Bauweise

• Steckermaterial: PVC-beschichtete Stecker mit isolierender Ummantelung zum Schutz gegen Feuchtigkeit und übliche mechanische Belastungen.
• Kabel: Mehrleitungsverlegung mit geeignetem Querschnitt (Standard für diese Art Anwendung), isoliert, um Kurzschluss und Kreuzstörungen zu vermeiden.
• Steckverbindung: mechanische Bajonettsperre an der 5-poligen Seite für sichere elektrischen Kontakt bei Vibrationen und Bewegungen.

Technische Eigenschaften und Anwendbarkeit

• Kompatibilität: Speziell geeignet für Aspöck Multipoint, Earpoint und Midipoint Lampenkombinationen, kann aber auch mit anderen Geräten verwendet werden, die dasselbe 7-polige zu 5-poligen Bajonett-Interface verwenden.
• Elektrisch: Der 7-polige Stecker ermöglicht sowohl Strom als auch separate Signalkanäle (u. a. Blinken, Bremsen, Rücklicht, Masse), was Standard in Anhänger- und Fahrzeuginstallationen ist.
• Montage: vorgesehen für den Einbau in gängige Leitungsverläufe an zweirädrigen und vierrädrigen Fahrzeugen; PVC-Steckverbindungen sind robust gegenüber typischen Witterungs- und Straßenschlamm-Einwirkungen.

Praktische Hinweise für den Mechaniker

• Überprüfen Sie die Kontaktverbindungen und Farbkennzeichnungen bei der Installation, um eine Funktionsumschaltung zu vermeiden.
• Bei Befestigung korrekte Kabelentlastung empfehlen, um Zug auf Steckverbindungen und Lötstellen zu verhindern.
• Das PVC-Material ist für den Außenbereich geeignet, kann jedoch bei langanhaltender Exposition gegenüber extremer UV-Strahlung oder Chemikalien die Lebensdauer verkürzen; Einschätzung nach lokalen Gegebenheiten.

Marke und Identifikation

Das Produkt stammt von Aspöck und wird mit MPN 338.16.54 und GTIN ASP58-1022-047 identifiziert. Diese Nummern sind nützlich bei Bestellung, Teilen-ID und Dokumentation in der Werkstatt.

Hinweise

• Angaben zu Verpackungseinheiten oder Versandsets sind hier ausgelassen, da Kunden häufig die Lieferung einzelner Einheiten für Installationen erwarten.
• Wenn spezifische IP-Klassifikationen oder Leitungsquerschnitte gefordert sind, empfiehlt es sich, diese Werte vor der Montage mit dem technischen Datenblatt von Aspöck zu überprüfen.
