Kabelsatz mit 13-poligem Hauptstecker und separater 8-poliger Bajonettspeisung für Anhänger-/Lichtsystem

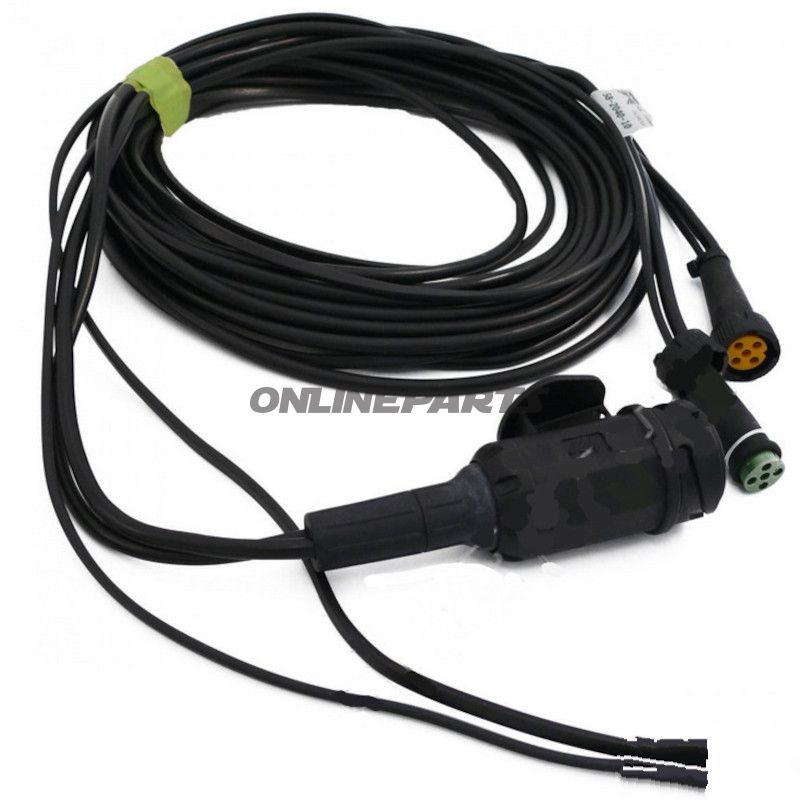

Produkt: Kabelsatz Stik 13P 8+6 Meter Bajonet 8P M DC-ABG von Aspöck (MPN: 338.06.48, GTIN: ASP58-2071-117).
Dieser Kabelsatz ist als Hauptkabel für Aspöck-montierte Beleuchtungseinheiten und Multipoint-Stecksysteme konzipiert (z. B. Multipoint III, Multipoint V und Earpoint IV). Das Set kombiniert einen standardmäßigen 13-poligen Anhängerstecker mit einer separaten 8-poligen Bajonet-Verbindung und einem DC-Versorgungskabel, sodass Signal- und Stromversorgung für Anhängerbeleuchtung und Zusatzgeräte in einer einzigen Lösung erfolgen.
- Funktion: Der 13-polige Hauptstecker sorgt für standardisierte Signale (Blinken, Stop, Position, Rücklicht und ggf. zusätzliche Funktionen), während der 8-polige Bajonettanschluss für weitere Verbraucher oder eine vereinfachte separate Versorgung verwendet wird. Der DC-Stecker bietet eine dedizierte Niederspannungsversorgung z. B. für Markierungsleuchten oder zusätzliche Elektronik.
- Längen: Hauptkabel 8 m. Zudem gibt es ein 6 m Segment für die Bajonet-Verbindung (im Produktnamen als 8+6 Meter angegeben), was Flexibilität bei Montageabständen zwischen Fahrzeug und Anhänger ermöglicht.
- Kompatibilität: Entwickelt für Aspöck-Systeme und weitere standardisierte 13-polig/8-polig Anschlüsse an LKW, Anhänger und Campingausrüstung. Kann beim Austausch oder bei der Reparatur bestehender Installationen verwendet werden, wenn Steckertypen und Pin-Konfigurationen übereinstimmen.
Materialien und Konstruktion:
Das Kabel wird von Aspöck geliefert und folgt praktischen Materialauswahlen für den Fahrzeuggebrauch. Die Leiter bestehen typischerweise aus unisolierten Kupferleitern mit guter elektrischer Leitfähigkeit und geringer Wärmeentwicklung. Die Außenhülle besteht aus flexiblem Polymer (PVC oder Ähnliches), das beständig gegen Öl, Straßenvorraus und normale mechanische Einflüsse bei normalem Gebrauch ist. Die Steckverbinder (13-polig und 8-poliger Bajonet) verfügen über Guss- oder Kunststoffkomponenten mit Metallkontakten, um stabilen Kontakt und reduzierte Oxidationsproblematik sicherzustellen.
Das Design berücksichtigt Bewegung und Vibrationen beim Anhängen: Kabeldurchmesser und Abschirmung sind auf die Reduzierung elektromagnetischer Störungen und mechanischer Abnutzung durch wiederholte Bewegungen abgestimmt. Die Isolierung und Dichtungen des DC-Steckers sind darauf ausgelegt, das Eindringen von Feuchtigkeit in Kontaktzonen zu minimieren.
Elektrische Eigenschaften und Pin-Funktionen:
- 13-poliger Stecker: standardisierte Signalfunktionen für Anhängerlösungen (Blinken, Stop, Position, Rücklicht, Versorgung usw.).
- 8-poliger Bajonet: wird für separate Versorgung oder zusätzliche Funktionen entsprechend der Konfiguration von Fahrzeug und Anhänger verwendet.
- DC-Stecker: liefert Niederspannungsversorgung über ein dediziertes Kabel von ca. 6 m.
Praktische Anwendung und Montagehinweise:
- Eignet sich für Mechaniker und erfahrene Motorradbesitzer bzw. Werkstätten, die Verbindung zwischen Fahrzeug und Anhängerstrom führenden Einheiten austauschen oder herstellen.
- Prüfen Sie die Pin-Konfiguration und Farbcodes bei der Montage, um korrekte Funktion von Blinken, Stop und anderen Kreisen sicherzustellen.
- Berücksichtigen Sie Befestigung und Kabelentlastung bei Montagepunkten, um Abnutzung an beweglichen Steckverbindungen zu vermeiden.
- Aspöck als Hersteller bedeutet Zugriff auf Ersatzteilabmessungen und Kompatibilitätsinformationen; MPN 338.06.48 sollte bei Bestellung oder Anfrage technischer Daten verwendet werden.
Vorteile für Fachanwender: Das Produkt vereint Signal- und Versorgungsleitungen in einem Set mit praktischen Längen und bekannten Steckstandards, was die Installation und Fehlerdiagnose in Fahrzeug-zu-Anhänger-Verbindungen vereinfacht. Die Aspöck-Marke (GTIN: ASP58-2071-117) kennzeichnet Bauteile, die für den fahrzeugtechnischen Einsatz konzipiert sind und Haltbarkeit sowie Kompatibilität mit anderen Aspöck-Produkten betonen.
Hinweis: Angegebene Längen (8 m Hauptkabel und zusätzliches Segment) sind Bestandteil des Produktnamens und beschreiben den physischen Lieferumfang bei Lieferung. Verifizieren Sie Pin-Anordnung und mechanische Maße mit den Anschlussspezifikationen des Fahrzeugs vor der Montage.
