Kabelsatz Stecker 13-Polig 7Mbajonett 5Pol Aspöck

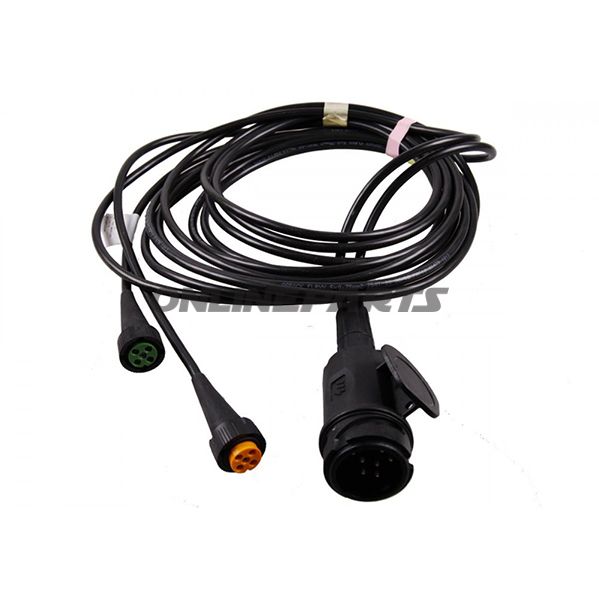

Kabelsatz 13-polig für Aspöck-Beleuchtung, 7 m Hauptkabel mit 5-poligem Bajonettverschluss

Produktübersicht: Dieses Kabelset von Aspöck (MPN 338.16.70, GTIN ASP58-2008-037) ist eine Stromzufuhrleitung vorgesehen für eine 13-polige Beleuchtungskombination an Anhängern und Wagen. Das Kabel verbindet den 13-poligen Anschluss des Fahrzeugs mit Aspöck-Laternen wie Multipoint, Earpoint und Midipoint und verfügt über ein 7 m langes Hauptkabel mit einem 5-poligen Bajonettanschluss an einem Ende.

Funktion und Anwendung:

• Die primäre Funktion der Kabel ist es, Stromsignale vom 13-poligen Fahrzeugstecker zu einer am Anhänger oder Anhängeranbau montierten 13-poligen Beleuchtungskombination zu führen.
• Der 5-polige Bajonettstecker wird typischerweise als Verbindung zur eigentlichen Laternen-Gruppe verwendet, während das 7 m lange Hauptkabel eine Reichweite zu üblichen Montageabständen zwischen Fahrzeug und Anhänger ermöglicht.
• Die Steckerverbindung folgt Aspöcks Farbcodierung für die korrekte Zuordnung: gelb = linke Laterne, grün = rechte Laterne.

Materialien und Bauweise:

• Das Kabel ist mit isolierten Leiterdrähten und einer äußeren Schutzhülle versehen, angepasst an das Fahrzeuginnenleben (Vibrationen, Feuchtigkeit und Straßenschlamm). Aspöck verwendet Materialien für Auto- und Anhängergebrauch, die mechanische Robustheit und elektrische Stabilität im Betrieb gewährleisten.
• Steck- und Bajonetteile bestehen aus korrosionsbeständigen Metallen und Kunststoffkomponenten, die eine kontaktstabile Verbindung über die Zeit sichern. Die Konstruktion ist auf wiederholtes An- und Abkoppeln ohne übermäßigen Verschleiß ausgelegt.

Technische Anmerkungen und Kompatibilität:

• Kompatibel mit Aspöck-Beleuchtungsserien wie Multipoint, Earpoint und Midipoint. Prüfen Sie vor der Montage immer den konkreten Laternen- oder Kabelanschluss am Fahrzeug und am Anhänger, um eine korrekte Pin-zu-Pin-Verbindung sicherzustellen.
• Die Hauptkabelänge beträgt 7 m und deckt normale Montageabstände zwischen Zugfahrzeug und Anhänger ab. Bei besonderen Montagebedingungen sollte der gemessene Abstand verifiziert werden.
• Die Farbcodierung der Leitungen (z. B. gelb = links, grün = rechts) folgt Aspöcks Standardkennzeichnung, was Fehlersuche und Installation vor Ort erleichtert.

Praktische Vorteile für Mechaniker und Montagearbeiten:

• Klarer Farbkodierung reduziert das Risiko falscher Verbindungen während Montage und Reparatur.
• Robuste Ausführung und standardisierte Steckertypen erleichtern Austausch und Wartung der Laternen-Gruppen.
• Aspöck MPN 338.16.70 erleichtert die Produktidentifizierung in Ersatzteil- und Teilekatalogen.

Identifikation: Das Produkt wird unter der Aspöck-Marke geliefert und lässt sich eindeutig durch die Herstellernummer (MPN) 338.16.70 sowie die GTIN ASP58-2008-037 identifizieren. Verwenden Sie diese Nummern bei Bestellung oder bei der Suche in Ersatzteilkatalogen, um das richtige Teil sicherzustellen.

Installationshinweise: Prüfen Sie vor der Montage, ob sowohl der 13-polige Fahrzeugstecker als auch der Steckverbinder der Laternen-Gruppe intakt und frei von Korrosion sind. Befolgen Sie die Anweisungen des Fahrzeug- und Laternenherstellers hinsichtlich des richtigen Drehmoments beim Befestigen der Stecker und zur Sicherung der Kabelverbindungen. Vermeiden Sie es, das Kabel über scharfe Kanten zu führen, ohne Schutz.
