Kabelsatz Stecker 13-Polig 4 Meterbajonett 5Pol Aspöck

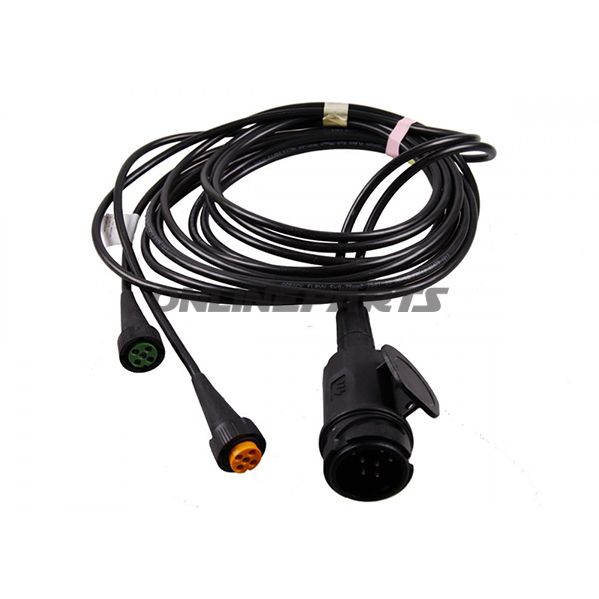

Kabelsatz für Aspöck-Lampen – 13-Pole PVC-Stecker, 4 m Hauptkabel und Bajonett 5-Pole

Dieser Kabelsatz dient als Versorgungsleitung für Aspöck-Lampenkombinationen und bietet eine 13-polige PVC-Steckverbindung in Kombination mit einer 5-poligen Bajonettverbindung. Das Produkt wird von Aspöck geliefert (MPN: 338.16.88, GTIN: ASP58-2008-017) und ist entwickelt, um Bedienungs- und Lichtfunktionen zwischen dem Fahrzeugkabelbaum und Aspöck-Lampen wie Multipoint, Earpoint und Midipoint zu verbinden.

Funktion

• Die Kabel dienen als primäre Versorgungs- und Signalschleife zwischen dem elektrischen System des Fahrzeugs und den Aspöck-Lampenkombinationen.
• Der 13-polige PVC-Stecker bietet getrennte Leitkreise für Blinker, Position, Bremslicht, Rücklicht, Nebelschlussleuchte und eventuelle zusätzliche Funktionen abhängig vom Lampenmodell.
• Die Bajonettschnittstelle mit 5 Polen wird typischerweise für einfachere oder sekundäre Verbindungen verwendet, bei denen weniger Kreise erforderlich sind.

Materialien und Bauweise

• Stecker: PVC-Gehäuse für die 13-polige Verbindung. PVC wurde gewählt wegen seiner Öl- und Witterungsbeständigkeit sowie isolierenden Eigenschaften.
• Kabel: Das Hauptkabel ist 4 Meter lang und mit standardmäßiger Isolierung ausgeführt, geeignet für den Einsatz im Fahrzeug. Die Länge ist so konzipiert, dass ausreichend Reichweite bei der Montage an Anhängern und Nutzfahrzeugen besteht.
• Kontakte/Leiter: Hergestellt aus kupferlegiertem Material (typisch Zinnbeschichtet) für gute elektrische Leitfähigkeit und Korrosionsschutz bei Außeneinsatz.

Kompatibilität

• Geeignet für Aspöck-Lampen wie Multipoint, Earpoint und Midipoint — Einsatz hängt von der Polverteilung und den Funktionen der Lampe ab.
• Passt zu standardmäßigen 13-poligen Fahrzeugsteckern und ermöglicht den Anschluss von Lampen mit 13-poliger Konfiguration; die 5-polige Bajonate wird dort verwendet, wo geeignet.

Technische Vorteile und Überlegungen

• 4 m Hauptkabel bieten Flexibilität bei der Installation zwischen Fahrzeug und Anhänger, ohne Verlängerungskabel.
• Die Bauart des PVC-Steckers sorgt für mechanischen Schutz und Witterungsbeständigkeit; die Wahl von PVC reduziert zudem das Sprödigkeitsrisiko bei niedrigen Temperaturen im Vergleich zu manchen starren Materialien.
• Die 13-polige Lösung ermöglicht die elektronische Trennung von Signalen und gleichzeitig die Kompatibilität mit standardisierten Fahrzeugverbindungen.
• Die Montage sollte von einer Person mit Kenntnissen des Fahrzeug-Elektrosystems durchgeführt werden, um eine korrekte Zuordnung der Funktionen sicherzustellen und eine Überlastung der Kreise zu vermeiden.

Praktische Hinweise

• Prüfen Sie vor der Installation die notwendige Polkonfiguration der Lampenmodelle, um das korrekte Funktionieren aller Licht- und Signalfunktionen sicherzustellen.
• Führen Sie eine visuelle Inspektion der Kontakte und Kabel auf Beschädigungen durch und verwenden Sie ggf. passende Verriegelungs- oder Abdichtungselemente, um das Eindringen von Feuchtigkeit zu verhindern.
• Das Produkt ist bei Aspöck mit der Artikelnummer (MPN) 338.16.88 und GTIN ASP58-2008-017 in technischer Dokumentation und Ersatzteilkatalogen identifiziert.

Für Monteure und Techniker bietet dieses Kabelset eine robuste, standardisierte Verbindung zwischen dem elektrischen System des Fahrzeugs und Aspöck-Lampen mit klarem Fokus auf Kompatibilität und Materialzusammensetzung für den Außeneinsatz.
