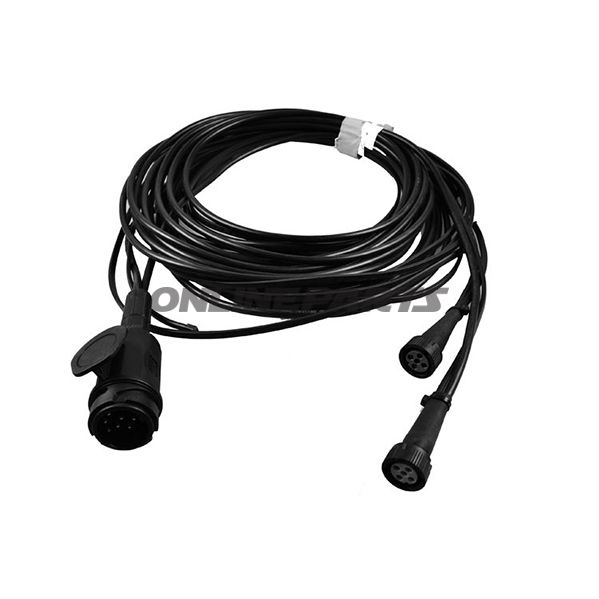

Kabelsatz Multipoint 13-Poligmit Abgang Für Dc-Anschluss

Kabelsatz, 13-poliger Versorgungsleitung mit 2x DC-Abgängen zu Aspöck-Lampen

Produktübersicht: Dieser Kabelsatz von Aspöck (GTIN: ASP58-2040-017, MPN: 338.00.28) ist eine 13-polige Versorgungsleitung mit einer gesamten Hauptkabellänge von 8 Metern und zwei separaten DC-Abgängen à 6 Meter. Das Set ist vorgesehen für die Verbindung von Aspöck-Lampekombinationen wie Multipoint, Earpoint und Midipoint und wird mit einer 13-poligen PVC-Steckdose geliefert.

Funktion und Anwendung

Der Kabelsatz fungiert als primäre Strom- und Signalleitung zwischen dem 13-poligen Fahrzeugstecker und einer oder mehreren Aspöck-Lampekombinationen. Die zwei DC-Abgänge ermöglichen die direkte Versorgung von zwei Lampen oder Lampenreihen vom Hauptkabel, ohne zusätzliche Muffen zu benötigen. Die 13-polige Verbindung verarbeitet Standardlicht- und Steuersignale (z. B. Positionslicht, Blinken, Brems-, Abblend- und ggf. Zusatzfunktionen) gemäß dem Steckstandard des Fahrzeugs.

Materialien und Aufbau

• Steckertyp: 13-poliger PVC-Stecker. PVC bietet gute Isolierung sowie Beständigkeit gegenüber Feuchtigkeit und Öl in üblichen Verkehrsbedingungen.
• Kabel: Mehradriges Kupferleiter-Isolierung mit standardmäßig verdrillter/geordneter Leitungsführung für Signalsicherheit und reduzierten Störungen.
• Abzweigungen: Zwei DC-Abgänge à je 6 Meter leiten vom Hauptkabel ab, um eine flexible Montage des Lampensatzes ohne zusätzliche Verlängerungen zu ermöglichen.
• Schutz: Außenschicht aus PVC schützt vor mechanischem Abrieb und Witterung; Stecker sind mit Dichtungen versehen, geeignet für den Straßengebrauch (Hinweis: in dieser Beschreibung nicht IP-klassifiziert, Beurteilung nach Installation empfohlen).

Kompatibilität und Einsatzbereiche

Das Set ist für Aspöck-Lampen konzipiert und passt direkt zu Modellen wie Multipoint, Earpoint und Midipoint. Aufgrund der 13-poligen Verbindung eignet es sich für Fahrzeuge mit 13-poliger Anhänger-/Ladeanschluss, bei dem mehrere Signalfunktionen und Strompfade zu externen Beleuchtungsgeräten weitergeführt werden müssen.

Technische Vorteile und Überlegungen

• Einfache Installation: vorkonfektioniertes 13-poliges Stecker und abgezweigte DC-Abgänge reduzieren den Bedarf an weiteren Verbindungen bei der Montage der Aspöck-Lampen.
• Montageflexibilität: 8 m Hauptkabel ermöglichen Reichweite vom Fahrzeugheck zu Montagepunkten; 6 m Abzweige erleichtern die Positionierung einzelner Lampen.
• Robustes Standardmaterial: PVC-Konstruktion wird häufig in Fahrzeugleitungen verwendet und bietet eine ausgewogene Kombination aus Haltbarkeit und Preiswürdigkeit.
• Direkte Kompatibilität: MPN 338.00.28 identifiziert das Set im Aspöck-Programm, was den Zugriff auf technische Dokumentation und Ersatzteilinformationen erleichtert.

Montagehinweise

• Überprüfen Sie den 13-poligen Stecker des Fahrzeugs auf Korrosion oder Beschädigungen vor der Montage.
• Vermeiden Sie scharfe Biegungen und Knicke am Hauptkabel sowie an den DC-Abgängen, um mechanische Belastung zu minimieren.
• Sorgen Sie für eine ordnungsgemäße Befestigung und Zugentlastung an Montagepunkten, um Zug auf die Stecker zu verhindern.
• Nach dem Anschluss: testen Sie alle Funktionen (Positionslichter, Blinker, Bremslichter, Rücklichter etc.) vor der endgültigen Befestigung.

Marke: Aspöck. GTIN: ASP58-2040-017. MPN: 338.00.28.
