Kabelsatz 2.30-2.50 Sle232sl03040

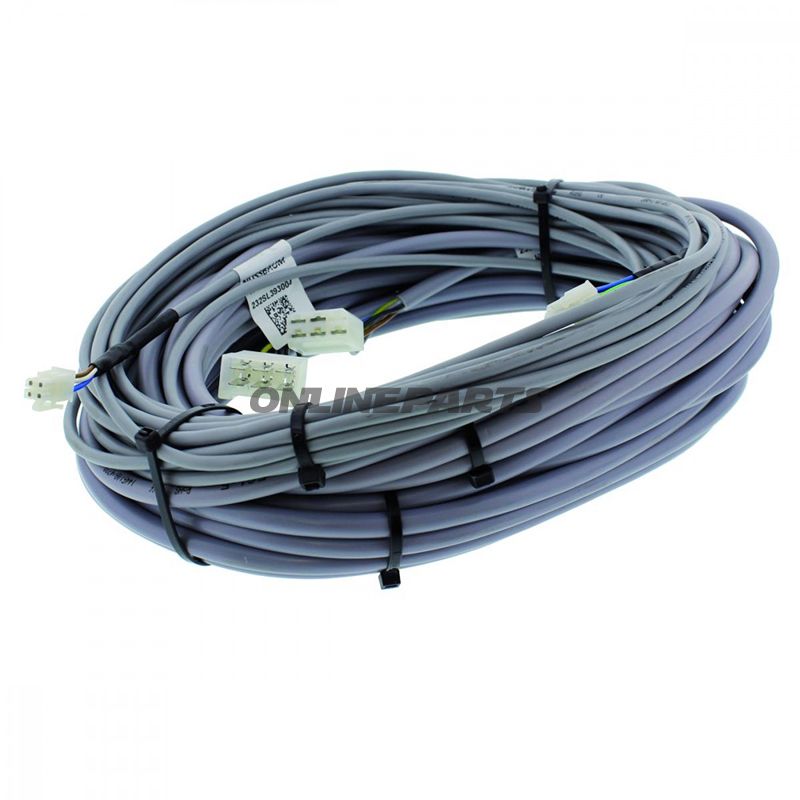

Kabelsatz für SLE 2.30–2.50 Hebeplattformen (Nussbaum)

Produktübersicht: Dieser Kabelsatz ist für Nussbaum SLE-Hebeplattformen, Modellbereich 2.30–2.50, ausgelegt und enthält notwendige Hauptkabel für Stromversorgung, Motor und Potentiometer. Das Set wird als originales Ersatzteil von Nussbaum geliefert (GTIN 4062154002459, MPN 652.01.72) und ist konzipiert, fabrikseitig installierte Kabelverbindungen mit passenden Abmessungen und Farb-/Markierungsaufbau zu ersetzen.

Funktion

Der Kabelsatz sorgt für eine korrekte elektrische Verbindung zwischen dem Steuersystem, dem Motor und dem Potentiometer der SLE-Hebeplattform. Er umfasst:

• Netzkabel zur Verteilung der Hauptversorgung an die Plattformkontrolleinheit.
• Motor-Kabel, das Strom und eventuelle Signale zwischen der Motorenbaugruppe und dem Steuermodul führt.
• Kabel zum Potentiometer (Potis), das Positions- oder Geschwindigkeitssignale an die Steuerung überträgt.

Inhalt und Leitungsabmessungen

• Netzkabel / Hauptversorgungskabel: 5 Leiter, 1,5 mm² pro Leiter — verwendet für Hauptversorgung und Schutzleiter.
• Motorkabel: 6 Leiter, 1,5 mm² pro Leiter — ausgelegt auf Kraftübertragung zum Motor, einschließlich eventuell separater Steuer- oder Sense-Leiter.
• Kabel zum Potentiometer: 3 Leiter, 0,5 mm² pro Leiter — zur Signalleitung vom Potentiometer/Positionsgeber.

Materialwahl und Eigenschaften

Die Kabel sind in Standardinstallationsqualität ausgeführt, geeignet für Hebeausrüstungen, mit Mehrleiterkonstruktion zur Bündelung von Funktionen und Reduzierung der Anzahl einzelner Leitungen. Die Leiterquerschnitte (1,5 mm² und 0,5 mm²) werden üblicherweise in industriellen Anwendungen verwendet und auf die erwarteten Strom- und Signalanforderungen dieser Plattformtypen dimensioniert. Das Isolationsmaterial ist gewählt für mechanische Flexibilität sowie Beständigkeit gegen übliche Öle und Wärme in Werkstattumgebungen (spezifische Materialangaben finden sich in der Nussbaum-Dokumentation der Originalteile).

Kompatibilität und Installation

Der Satz ist für Nussbaum SLE-Hebeplattformen der Serien 2.30–2.50 vorgesehen. Es handelt sich um ein direktes originales Ersatzteil (Nussbaum MPN 652.01.72), wodurch der Anpassungsbedarf bei Austausch reduziert wird. Folgende Empfehlungen bei der Installation:

• Beachten Sie das Herstellerschema der Verkabelung und die Anspressverfahren.
• Kontrollieren Sie Friktion und Schlaufenbildung der Kabeldurchführung, um Punktbelastungen zu vermeiden.
• Sorgen Sie für eine korrekte Erdung des Netzkabels und behalten Sie alle Schutzleiter intakt.

Sicherheit und Wartung

Als Originalteil von Nussbaum erfüllt das Set die elektrischen Anforderungen des Herstellers. Bei Inspektionen sollten Sie die Kabel-Isolierung auf Risse, Befestigungen auf Lockerheit und Stecker auf Korrosion prüfen. Beschädigte Kabel durch Originalteile (siehe MPN 652.01.72 und GTIN 4062154002459) ersetzen, um Sicherheits- und Funktionsintegrität zu wahren.

Marke: Nussbaum
MPN: 652.01.72
GTIN: 4062154002459
