Kabelführungsbrücke vollständig für Zwischenkolonnen (2,30–2,40 SL)
Produkt: Kabelführungsbrücke vollständig, Modell 2,30–2,40 SL von Nussbaum. MPN: 652.10.26. (GTIN nicht angegeben.)
Diese Kabelführungsbrücke ist so konstruiert, dass Kabel im Bereich zwischen oberen und unteren Kolonnen von Hebezeugen der Serie 2,30–2,40 SL geführt und zusammengeführt werden. Die Konstruktion sorgt für einen festen, geschützten Kanal für Kabel und Rohre, damit diese von beweglichen Teilen und Verschleißpunkten während des Betriebs getrennt bleiben.
- Funktion: Führt und bündelt Motor-, Steuer- und Leistungsleitungen entlang der Hebe Kolonnen. Reduziert das Risiko von Einklemmen, Scheuern und mechanischen Schäden durch wiederholte Bewegungen.
- Positionierung: Zwischen den Kolonnenabschnitten montiert, typischerweise im oberen Bereich, in dem Kabel vom Hauptteil der Maschine zu beweglichen Empfangspunkten verlaufen.

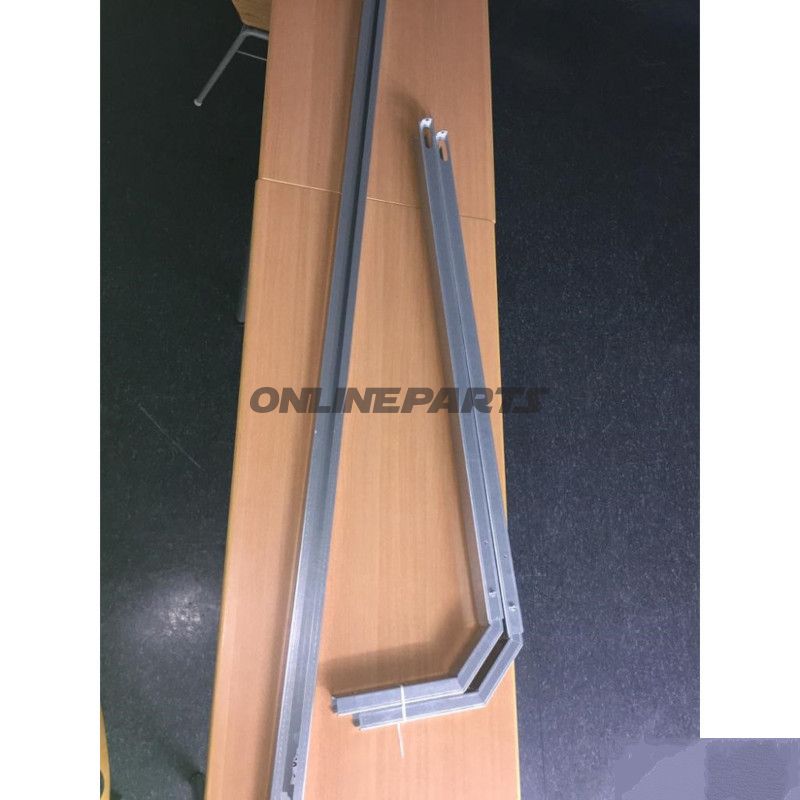

- Inhalt: Komplettkonstruktion bestehend aus Aufsteigrohr, Winkelrohr und Querrohr, ausgeführt als eine einheitliche Kabelführungsbrücke (als Nussbaum-Design in der Bezeichnung des Lieferanten erwähnt).
Materialauswahl und Eigenschaften
- Material: Verzinkter Stahl. Die Verzinkung bietet Korrosionsschutz in üblichen Werkstattumgebungen und verlängert die Lebensdauer gegenüber unbehandeltem Stahl.
- Festigkeit und Steifheit: Die Stahlkonstruktion gewährleistet ausreichende mechanische Festigkeit zum Tragen und Schützen mehrerer Kabel und kleiner Hydraulikschläuche ohne signifikante Verformung bei normaler Beanspruchung.
- Oberfläche: Verzinkte Oberfläche reduziert den Wartungsaufwand und wirkt Rost in Umgebungen mit Feuchtigkeit oder Fahrzeugbetrieb entgegen.
Kompatibilität und Anwendung
- Entwickelt für Nussbaum-Hebezeuge der Serie 2,30–2,40 SL; detaillierte Passform sollte gegen die Maschinen-MPN-/Ersatzteilliste bestätigt werden, wobei dieses Bauteil oft als Originalteil 240sl05700 referenziert wird.
- Geeignet für professionelle Mechaniker und Serviceteams, die eine ordnungsgemäße Kabelführung an Motorrad- bzw. Auto-Werkstätten oder in industriellen Hebeanwendungen sicherstellen müssen.
Technische Vorteile
- Konsistente Führung reduziert Reibung und Verschleiß der Kabel, was die Funktionssicherheit der Kabel verlängern kann.
- Robuste Stahlrahmen verhindern Verformungen und ermöglichen eine sichere Montage mehrerer Führungsbauteile (Aufsteigrohr, Winkel- und Querrohr) in einer einzigen Einheit.
- Verzinkung verbessert die Korrosionsbeständigkeit ohne zusätzlichen Nachbehandlungsbedarf bei normalem Werkstattgebrauch.
Anweisungen zur Montage und Wartung
- Überprüfen Sie zunächst Abmessungen und Montageschnittstellen gemäß der Maschinenbauteilübersicht (MPN 652.10.26), um die korrekte Position sicherzustellen.
- Bei der Montage: Stellen Sie sicher, dass Kabel frei in der Führung liegen, ohne eingeklemmt zu werden; verwenden Sie ggf. Kabelbinder, um die Kabel gemäß den Anweisungen des Herstellers zu sichern.
- Wartung: Regelmäßige Inspektion auf Verzinkungsschäden und mechanischen Verschleiß; Reinigung von Schmutz und Abfällen erhöht die Betriebssicherheit.
Hinweis: Das Produkt wird als komplette Kabelführungsbrücke geliefert, wie von Nussbaum angegeben. GTIN ist in den Lieferantendaten nicht angegeben. Sollten Anforderungen an eine spezifische Teile-Nummernkontrolle oder zusätzliche technische Zeichnungen bestehen, wird empfohlen, sie anhand der Dokumentation des Herstellers zu verifizieren oder die Maschinen-Seriennummer bei Anfrage anzugeben.
