Kabelbinder 9X160 Schwarzm Spreizniet

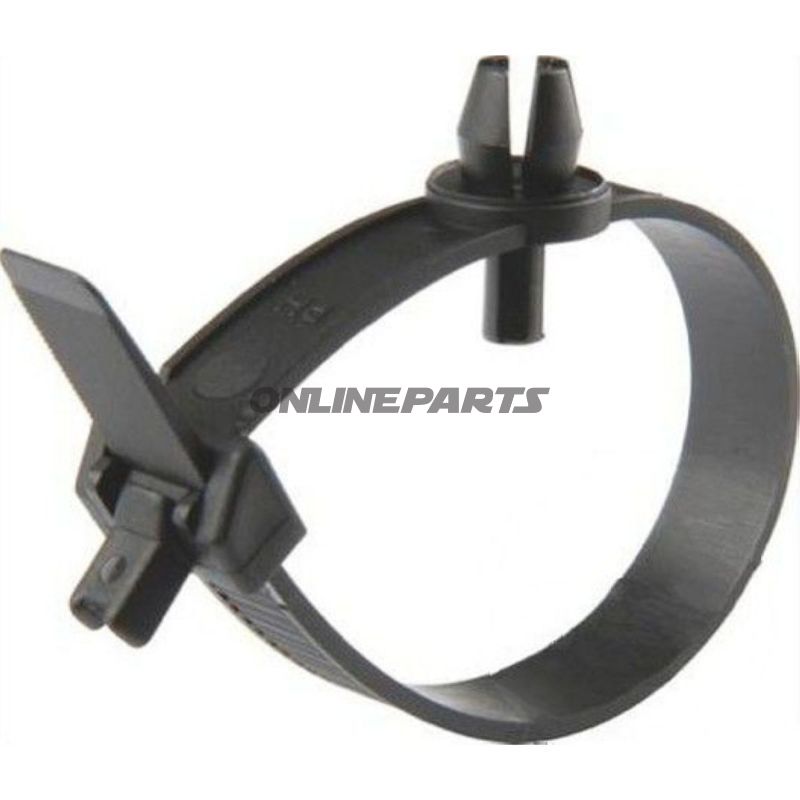

Kabelbinderg 9 x 160 mm mit Spreizniet – fahrzeugsicher montiert

Produkt: Kabelbinder mit expandierendem Nagel zur festen Befestigung von Kabelbäumen direkt an Karosserie oder Fahrgestell. GTIN: 4026736018528. Artikelnummer (MPN): 158.00.07.

Funktion

• Der Kabelbinder ist dafür vorgesehen, Kabelbünde, Kabelstränge und Gurte direkt an Metallplatten in Fahrzeugen zu befestigen. Er verbindet die herkömmliche Kabelbinderfunktion mit einem eingebauten Spreiz- oder Expansionsnagel, sodass der Binder gleichzeitig als Durchgangsfixierung in einem Bohrloch funktioniert.
• Die Montage erfolgt, indem man ein Ø 7 mm Loch in die Karosseriemetallplatte bohrt, den Spreizniet in das Loch presst und anschließend den Stift nach unten schlägt oder presst. Wenn der Stift am Boden anstößt, spreizen sich die Nietflügel hinter der Platte und der Binder wird mechanisch im Loch gesichert.
• Der Kabelbinder kann wieder geöffnet werden, wodurch er sich gut für Wartungs- und Reparaturarbeiten eignet, bei denen der Zugang zum Kabelbaum erforderlich ist.

Materialien und Eigenschaften

• Material: Polyamid 12 (PA12). PA12 wurde aufgrund seiner Kombination aus mechanischer Festigkeit, Chemikalien- und Bruchsicherheit sowie besserer Nieder- und Witterungsbeständigkeit im Vergleich zu einigen anderen Polyamiden gewählt.
• Witterungs- und UV-beständig – geeignet für Außen- und Fahrzeuganwendungen, bei denen Sonneneinstrahlung und wechselnde Temperaturen auftreten.
• Zulassung: UL 94 HB (Brandklassifizierung für Kunststoffe), was die Brennbarkeit von Materialeigenschaften in üblichen Anwendungen beschreibt.

Technische Daten

• Abmessung (B x L): 9 x 160 mm.
• Zugfestigkeit: 265 N (angegeben als Bruchfestigkeit bei normierter Prüfung).
• Bündelmessung / maximaler Bündeldurchmesser: 41 mm.
• Bohrloch-/Pitchkreis-Ø zum Nagel: 6,9–7,1 mm (empfohlene Bohrloch-Ø ≈ 7 mm).
• Temperaturbereich: -40 °C bis +85 °C.
• Farbe: schwarz.
• Wiederverschlussmöglichkeit: ja (kann bei Service entfernt/ erneut verwendet werden).

Praktische Vorteile für Mechaniker

• Gibt sowohl Kabelorganisation als auch mechanische Befestigung in einer Komponente, was den Bedarf an separaten Clips oder Schrauben an gängigen Befestigungspunkten reduziert.
• Der expandierende Nagel sorgt für sicheren Halt in dünnen Platten, wo herkömmliche Schrauben oder Clips unpraktisch sein können.
• Die Wiederöffnung erleichtert spätere Arbeiten am Kabelnetz, ohne umliegende Teile zu beschädigen.

Anwendungsbemerkungen

• Bohrgenauigkeit: Bohren Sie die Löcher mit dem korrekten Ø von ca. 7,0 mm und reinigen Sie das Bohrfeld, um eine korrekte Funktion des Nagels sicherzustellen und Korrosion zwischen Bauteil und Karosserie zu vermeiden.
• Bei wiederholter Wiederverwendung sollten sowohl der Binder als auch der Nagel auf Verschleiß und Verformung vor der Wiedermontage überprüft werden.
• PA12 hält vielen fahrzeugbezogenen Chemikalien stand, aber bei längerer Kontakt mit aggressiven Lösungsmitteln sollte das Bauteil gesondert bewertet werden.

Technische Daten (Kurz)

• GTIN: 4026736018528
• MPN: 158.00.07
• Material: Polyamid 12
• Maße: 9 x 160 mm
• Zugfestigkeit: 265 N
• Bündelmessung: bis zu 41 mm
• Bohr-Ø: 6,9–7,1 mm (empfohlen 7 mm)
• Betriebstemperatur: -40 °C bis +85 °C
• Zulassung: UL 94 HB
• Farbe: schwarz
