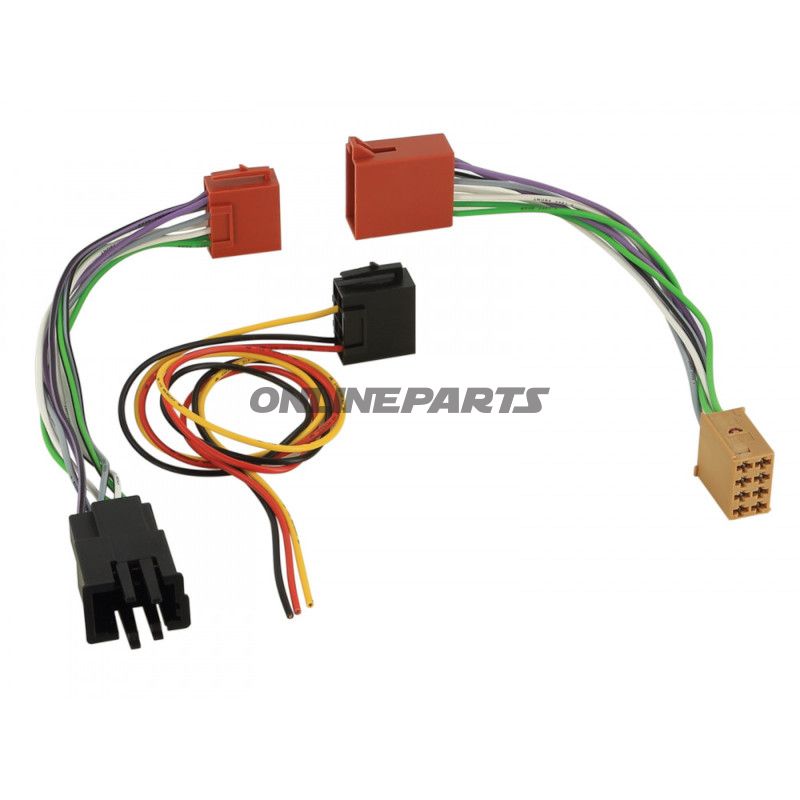

Adapterkabelsatz für Radio – Audi / Porsche / VAG Quadlock (40/52‑Pin)
Produkt: Adapterkabelsatz für Quadlock-Radioverbindungen in ausgewählten Audi-, Porsche-, Volkswagen-, Skoda-, Seat- und Mercedes‑Modellen. Die Marke ist ACV, MPN 194.08.35, GTIN 4026724337334.
Funktion
- Ermöglicht das Anschließen zusätzlicher Komponenten an das werkseigene Radio, ohne das originale Fahrzeugkabelnetz zu schneiden. Der Adapter fungiert als T‑Kabel, das Technikern ermöglicht, in die Strom- und Lautsprecherkabel des Radio‑Steckers auf Fahrzeugseite hineinzudrücken.
- Wird verwendet, wenn Freisprecheinrichtungen, Endstufen, Hoch‑zu‑Nutzformerschaltungen oder andere externe Audiosysteme verbunden werden sollen, während die Funktion des Werksradios erhalten bleibt.
- Ermöglicht temporäre oder dauerhafte Erweiterungen des bestehenden Radioverkabelungs nets ohne dauerhafte Änderungen der OEM‑Installation des Fahrzeugs.
Materialien und Bauweise
- Stecker und Kontakte sind als Quadlock‑Schnittstelle aus Kunststoff mit metallisierten Kontaktflächen für elektrische Zuverlässigkeit ausgeführt.
- Kabel sind in standardem PVC oder ähnlicher Automotive‑Kabelisolierung isoliert, dimensioniert für geringe Signalkurven (Lautsprecher/Signal) und 12 V Versorgung.
- Kontaktmaterialien und Lötungen sind so ausgelegt, dass sie Vibrationen in Fahrzeugen standhalten; produktspezifische Dokumentation von ACV gibt typischerweise Toleranzen und Konformität mit gängigen Automobilstandards an.
Elektrische Anschlüsse (ISO‑Farbkodierung)
- Gelb: +12 V dauerhaft (Terminal 30)
- Rot: +12 V Zündungsgesteuert (Terminal 15)
- Schwarz: Masse (Terminal 31)
Steckertyp
- Quadlock 40‑polig (m‑und w‑Laush) und Quadlock 52‑polig (m‑und w‑Laush) abhängig von der Fahrzeugvariante – ausgelegt, um dem Werksstecker zu entsprechen und Modifikationen am Originalkabel zu vermeiden.
Beschränkungen und Kompatibilität
- Nicht alle Werks‑Audiosysteme erlauben die Verwendung von T‑Kabeln. Systeme mit OEM‑Audiosystemen, CAN‑Bus‑basierter Lautsprecherimpedanzüberwachung oder aktive Lautsprecher sensoren können die Verwendung von T‑Kabeln einschränken oder ausschließen. Prüfen Sie das Audiosystem des Fahrzeugs vor der Installation.
- Das Set ist für die genannten Modelle und Jahre von Audi, Mercedes, Porsche, Seat, Skoda, Smart und Volkswagen vorgesehen. Überprüfen Sie Modelljahr und Radiovariant im Fahrzeug, um die korrekte Pin‑Konfiguration sicherzustellen.
Ausgewählte kompatible Modelle (Beispiele)
- Audi: A1, A3, A4, A5, A6, Q3, Q5, R8, TT (angegebene Baujahre)
- Mercedes: A‑Klasse, B‑Klasse, C‑Klasse, E‑Klasse, SLK, Sprinter, Vito/Viano (angegebene Baujahre)
- Porsche: 911, Boxster, Cayman, Cayenne, Panamera (angegebene Baujahre)
- Seat / Skoda / VW: Ausgewählte Ibiza, Leon, Alhambra, Fabia, Octavia, Golf, Passat, Transporter, Amarok u. a. (angegebene Baujahre)
Installationstipps für Fachleute
- Überprüfen Sie immer das Pin‑Layout sowohl im OEM‑Stecker des Fahrzeugs als auch im Radioeinheit vor dem Anschluss.
- Bei Fahrzeugen mit CAN‑Bus gesteuertem Audiosignal sollte die Signalintegrität nach dem Anschluss getestet werden. Fehlende korrekte Ohm/Impedanz kann Fehlermeldungen auslösen oder Multimediafunktionen unterbrechen.
- Sorgen Sie für eine stabile mechanische Befestigung und korrekte Kabelentlastung, um Belastung der Quadlock‑Kontakte durch Vibration zu vermeiden.
Identifikation: ACV 194.08.35 (MPN) – GTIN: 4026724337334. Diese Codes können verwendet werden, um sicherzustellen, dass das richtige Adaptermodul für das jeweilige Fahrzeug und Radio gewählt wird.
Hinweis: Die Produktbeschreibung enthält eine umfassende Liste kompatibler Modelle und Baujahre; überprüfen Sie stets Modell‑ und Radiovariant am Fahrzeug vor Kauf und Installation, um Missverständnisse bezüglich Steckertyp und Funktionalität zu vermeiden.
