Kabel Reparatursatzwimo Zuendsp

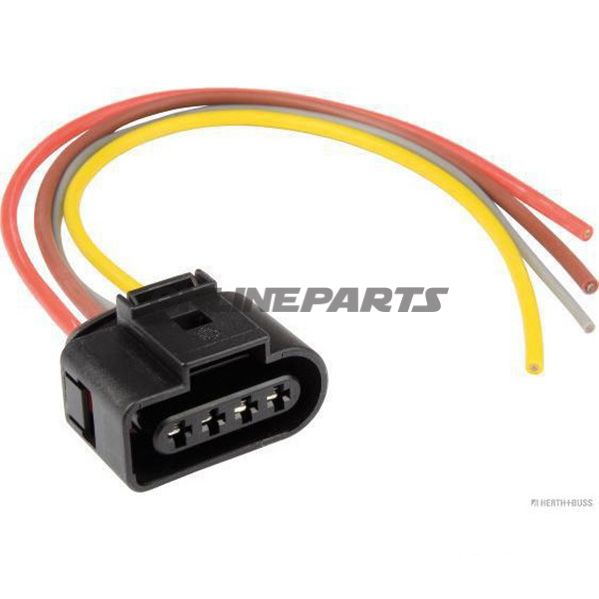

Kabelreparatur-Set für Zündung (4-polig) — für Wimo Zündspule

Produktübersicht: Dieses Kabelreparatur-Set (MPN 157.01.06, GTIN 4026736400668) ist zur Reparatur der Leitungswege um Wimo Zündspulen und ähnliche 4-polige Zündkomponenten vorgesehen. Das Set enthält Verbindungsteile, die zu Steckern mit einem Abstand der Beinchen von 2,8 mm und einem Leiterquerschnitt von 0,75 bis 2,5 mm² passen.

Funktion: Zweck des Sets ist es, eine elektrische Verbindung in einem defekten Kabelauslauf wiederherzustellen, ohne die gesamte Kabelstamm zu ersetzen. Es ermöglicht den Austausch oder die Neuverlegung einzelner Kontakte in einem 4-poligen Stecker, was bei Korrosion, Bruch oder beschädigten Kontaktpunkten an der Zündspule nützlich ist. Bei korrekter Anwendung wird ein dichter und elektrischer zuverlässiger Kontakt zwischen Leitung und Steckkontakt erzielt.

Materialien und Merkmale:

• Kontaktmaterial: Leitende Kontaktelemente, ausgelegt zur Sicherstellung geringer Übergangswiderstände. Das Material ist typischerweise beschichtet, um Korrosion zu reduzieren (nicht spezifiziert als Vergoldung/sonstige Beschichtung in den Lieferantendaten).
• Isolierung: Kunststoff- oder Polymerhülle zum Schutz der Löt-/Crimp-Verbindung und zur mechanischen Versteifung im Steckbereich.
• Abmessungen: Kontaktpaarungsbreite (Pin Pitch) 2,8 mm, geeignet für Standard-4-polige Konfigurationen, die bei Wimo Zündspulen verwendet werden.
• Leiterbereich: passt zu flexiblen Leitungen mit Querschnitt von 0,75 mm² bis 2,5 mm².

Anwendungsbereiche und Kompatibilität:

• In erster Linie für Reparaturen von Leitungen zu Wimo Zündspulen und passenden 4-poligen Zündsteckern mit 2,8 mm Beinabstand vorgesehen.
• Geeignet für den Einsatz an Motorrädern, Rollern oder anderen kleinen Motoranwendungen, bei denen ähnliche Steckstandards verwendet werden.
• Nicht alle Zündspulen-Stecker sind identisch; vor der Montage physikalische Maße (2,8 mm Pitch) und Leiterdimension (0,75–2,5 mm²) prüfen.

Montage- und praktische Hinweise:

• Verbindungen können je nach mitgeliefertem Kontakttyp durch Crimpen oder Löten hergestellt werden. Wählen Sie die Methode entsprechend den mechanischen Anforderungen und dem verfügbaren Werkzeug.
• Für eine korrekte Isolierung nach der Montage sorgen, um mechanische Belastung und das Eindringen von Feuchtigkeit/Korrosionsbedingungen zu vermeiden.
• Elektrische Kontinuität und Befestigung des Steckers vor dem endgültigen Wiedereinbau an der Zündspule überprüfen.

Technische Identifikatoren: MPN 157.01.06 ist der Hersteller-/Artikelcode, der dieses spezielle Reparatur-Set angibt. GTIN 4026736400668 ist die globale Artikelnummer, die bei Suche oder Bestellung verwendet werden kann.

Qualitäts- und Sicherheitsüberlegungen: Materialbeschreibungen in den Lieferantendaten sind eingeschränkt; visuelle Prüfung der mitgelieferten Kontakte bei Empfang durchführen. Bei Unsicherheit bezüglich Kompatibilität oder Zustand empfiehlt es sich, mit einem Multimeter zu testen und eine korrekte mechanische Befestigung sicherzustellen, um intermittierende Fehler im Zündsystem zu vermeiden.
