Kabel Reparatursatzsensor Saugrohr

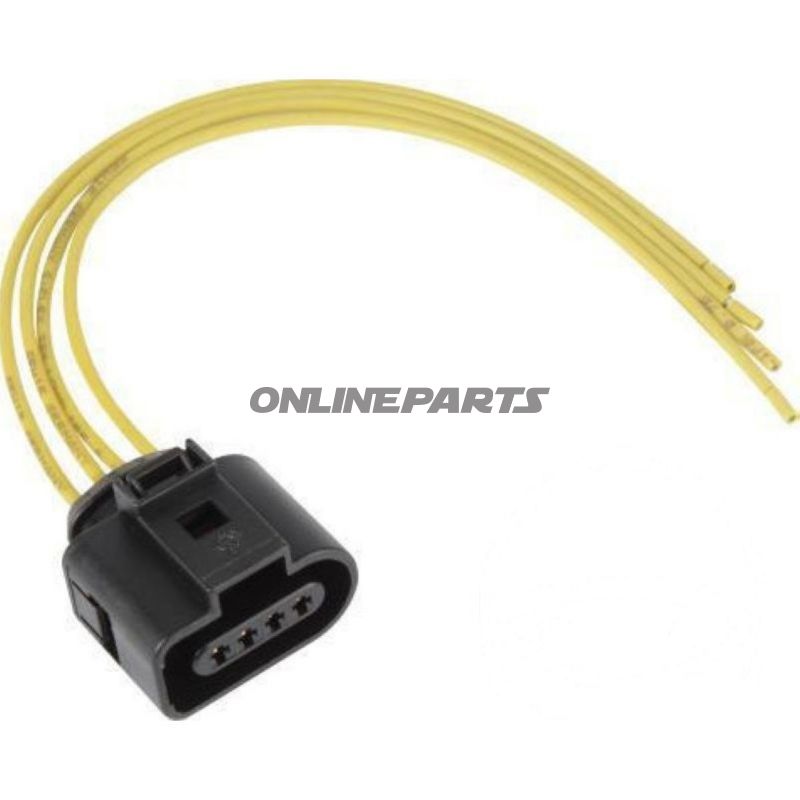

Kabell reparationssatz für Einsaugventil-Manifold-Sensor (4-polig, 0,75 mm²)

Produktübersicht: Dieser Kabelreparatursatz ist vorgesehen für die Reparatur und den Wiederaufbau des Leitungsnetzes zum Sensor am Einsaug- manifold (Saugrohrsensor). Der Satz umfasst eine 4-polige Stiftverbindung mit einer Pinabstand von 1,5 mm und ist ausgelegt für Leiterquerschnitte um 0,75 mm². GTIN 4026736426071 und die Hersteller-Artikelnummer (MPN) 157.02.12 sind diesem Referenzbezug zugeordnet und können bei Identifikation in Ersatzteilkatalogen und Elektronikdokumentationen verwendet werden.

Funktion und Anwendung:

• Ersatz beschädigter oder korrodierter Stifte im Leitungsnetz zu Einsaugmanifold-Sensoren.
• Möglichkeit einer zuverlässigen elektrischen Verbindung zwischen Sensor und Motormanagement nach ortsbezogener Reparatur, ohne den gesamten Kabelbaum austauschen zu müssen.
• Für die Montage in engen Räumen um das Einsaugmanifold herum konzipiert, wo kleine Stecker und kompakte Kabelverlegung erforderlich sind.

Materialien und elektrische Eigenschaften:

• Die Kontaktflächen sind vergoldet, was das Risiko oxidationsbedingter Kontaktwiderstände reduziert und eine stabile Signalübertragung bei den niedrigen Signalen des Sensors sicherstellt.
• Der Stecker ist ausgelegt für 4 Leiter mit nominellem Leiterquerschnitt von 0,75 mm² — eine gängige Größe in Motorrad- und Fahrzeugsensoranwendungen, bei denen Balance zwischen Flexibilität und Stromführung benötigt wird.
• Die mechanischen Abmessungen der Steckteile umfassen eine Stiftabstand (Abstand zwischen Polen) von 1,5 mm, was zu kompakten elektronischen Hubs und Sensor-Modulen in Motorumgebungen passt.

Praktische Überlegungen bei der Verwendung:

• Beim Austausch wird eine korrekte Abisolierung und Vercrimpung/Verschraubung gemäß den Herstelleranweisungen empfohlen, um mechanische und elektrische Haltbarkeit sicherzustellen.
• Gehärtete Goldkontakte verbessern die Korrosionsbeständigkeit, erfordern jedoch dennoch korrekte Verbindungsvorrichtungen, um mechanischen Verschleiß durch wiederholtes An- und Abkoppeln zu vermeiden.
• Prüfen Sie die Kompatibilität mit der aktuellen Sensorsteckform und -abdichtung; dieses Set ist für elektrische Verbindung vorgesehen und enthält möglicherweise keine Dichtungsgummis oder Gehäuseteile für Wasserdichtigkeit, sofern nicht anders angegeben.

Kompatibilität und Identifikation: Verwenden Sie GTIN 4026736426071 und MPN 157.02.12 bei der Suche in Ersatzteil-Datenbanken oder bei Bestellungen, um das korrekte Teil sicherzustellen. Obwohl keine Marke in der Lieferung angegeben ist, stimmen die genannten Spezifikationen (4-polig, 1,5 mm Stiftabstand, 0,75 mm², vergoldete Kontakte) mit Standards vieler Einsaugmanifold-Sensoren in leichten Fahrzeugen und Motorrädern überein. Bestätigen Sie die physische Steckform gegenüber dem vorhandenen Sensors-Stecker für endgültige Kompatibilität.

Technisches Resümee:

• Typ: Kabelreparationssatz für Einsaugmanifold-Sensor (Saugrohrsensor)
• Anzahl Pole: 4
• Steckabstand: 1,5 mm
• Leiterquerschnitt: 0,75 mm²
• Kontaktfinish: vergoldet
• MPN: 157.02.12
• GTIN: 4026736426071

Bei Fragen zur Verwendung in einem bestimmten Motor oder bei Unsicherheit über die Steckerabmessungen empfehlen wir eine Prüfmaßnahme des bestehenden Steckers bzw. Kontaktaufnahme mit dem Ersatzteil-Händler unter Klärung der GTIN/MPN-Informationen.
