Kabel H05vv-F 7X1.5 Sw Pack 5M Altn 1570327

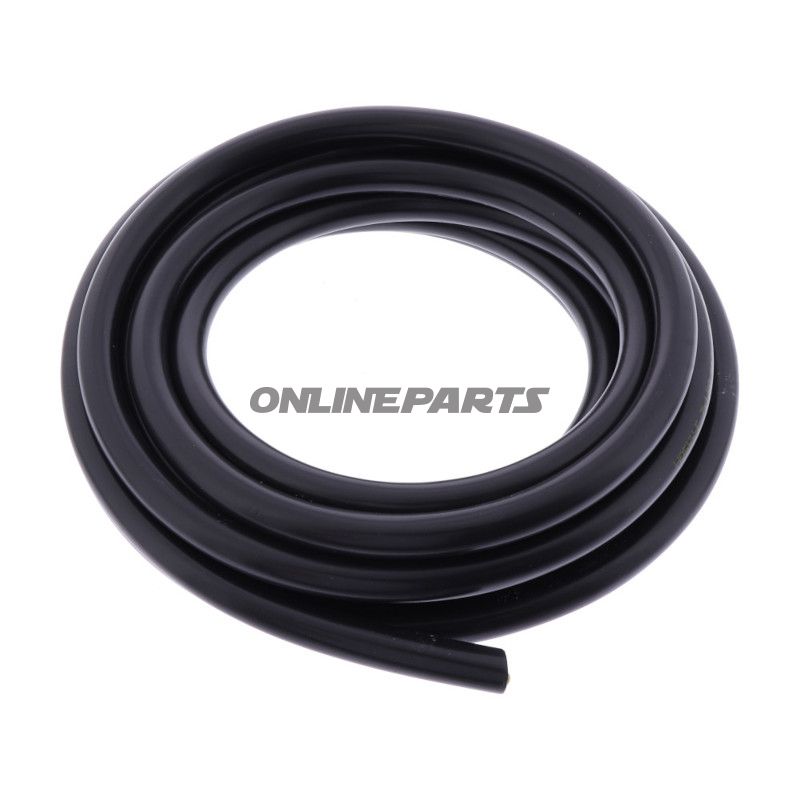

Kabel H05VV-F 7 x 1,5 mm² – rundes Fahrzeugkabel, 5 m (schwarz)

Produktname und Identifikation: Dies ist ein 7-adriges, rundes PVC-Kabel für Fahrzeuginstallationen von JMP. Die Produktnummer (MPN) lautet 157.02.93 und GTIN/Artikelnummer ist 4043981371529. Die Beschreibung deckt eine 5 Meter lange Rolle mit Kabeltyp H05VV-F ab, vorgesehen für Niederspannungsanwendungen in Fahrzeugen und ähnlichen Einsatzbereichen.

Funktion und Anwendung: Der Kabeltyp H05VV-F ist eine flexible, runde Installationsleitung, die für interne Verlegewege in Fahrzeugen und Anschlüssen vorgesehen ist, bei denen mehrere Leiter in einer Ummantelung zusammengeführt werden. Die sieben Einzelleiter ermöglichen die Verteilung mehrerer Signale oder Versorgungsleitungen im selben Kabel, z. B. Licht-, Signal- und Steuerkreise. Das Kabel ist für Betriebsspannungen bis 300 V geeignet und wird typischerweise für feste oder leichte bewegliche Installationen in Fahrzeugen, Werkstättenaufgaben und Maschineninstallationen verwendet, bei denen PVC-Isolierung akzeptabel ist.

Materialien und Aufbau:

• Leiter: Feinlitzen, blanke Kupferleiter mit guter Flexibilität und elektrischem Kontakt; jeder Leiter besitzt eine verdrillte Drahtanordnung (Strangkerne), um wiederholte Bewegungen ohne Bruch zu widerstehen.
• Leiterquerschnitt: 7 x 1,5 mm² — eine gängige Wahl für die Kombination aus Strom- und Signalführung in Fahrzeugen.
• Isolierung und Außenschicht: PVC (Polyvinylchlorid) sowohl als Isolationsmaterial um die Einzeladern als auch als Außenmantel. PVC bietet zufriedenstellenden mechanischen Schutz, Isolation und Widerstand gegen gängige Öle und Feuchtigkeit im normalen Gebrauch, ist jedoch nicht besonders widerstandsfähig gegen aggressive Chemikalien oder langanhaltende Exposition gegenüber hohen Temperaturen im Vergleich zu Spezialmaterialien.
• Außendurchmesser: ca. 11,3 mm, was das Kabel im Verhältnis zur Anzahl der Kerne relativ kompakt macht.
• Farbkodierung: Innere Leiterfarben sind Braun, Schwarz, Weiß, Rot, Blau, Grün und Gelb, was die Identifikation beim Anschluss und bei der Fehlersuche erleichtert.

Sicherheit und Zulassungen: Das Kabel ist als H05VV-F spezifiziert und mit Prüfzeichen gemäß VDE 0295/0207 gekennzeichnet. Betriebsspannung bis 300 V. Behalten Sie immer relevante nationale Vorschriften und Montageanleitungen bei der Nutzung in Fahrzeugen oder festen Installationen bei.

Technische Daten (Kurz):

• Anwendung: Fahrzeugleitung / vehicle wiring
• Anzahl Kerne: 7
• Querschnitt pro Leiter: 1,5 mm²
• Isolationsmaterial: PVC
• Außenmantelfarbe: schwarz
• Länge: 5 Meter

Praktische Hinweise für Mechaniker und erfahrene Benutzer: Bei der Installation ist auf Wärmeabgabe in dicht verlegten Kabelbünden zu achten; PVC hat begrenzte Temperaturbeständigkeit. Für dauerhafte Außenmontage oder Bereiche mit Chemikalienexposition können Alternativen mit Silikon- oder Schrumpfummantelung in Betracht gezogen werden. Beim Anschluss wird eine ordnungsgemäße Abisolierung und die Verwendung geeigneter Kabelschuhe oder Schrumpfverbindungen empfohlen, um mechanische Festigkeit und Korrosionsschutz sicherzustellen. Die Farbkodierung erleichtert die Fehlersuche bei Mehrleiterinstallationen.

Brand und Produktnummer: Hersteller JMP liefert dieses Kabel unter der Artikelnummer 157.02.93 (MPN). GTIN 4043981371529 kann für Lagerverwaltung und Versandidentifikation verwendet werden.

Technische Spezifikationen (zusätzlich):

Hinweis: Die Beschreibung bezieht sich auf eine Verpackungseinheit von 5 Metern. Prüfen Sie bei der Bestellung, ob andere Längen oder Verpackungsmengen benötigt werden.
