Kabel H05vv-F 7X1.5 Sw Pack 50M Altn 1570327

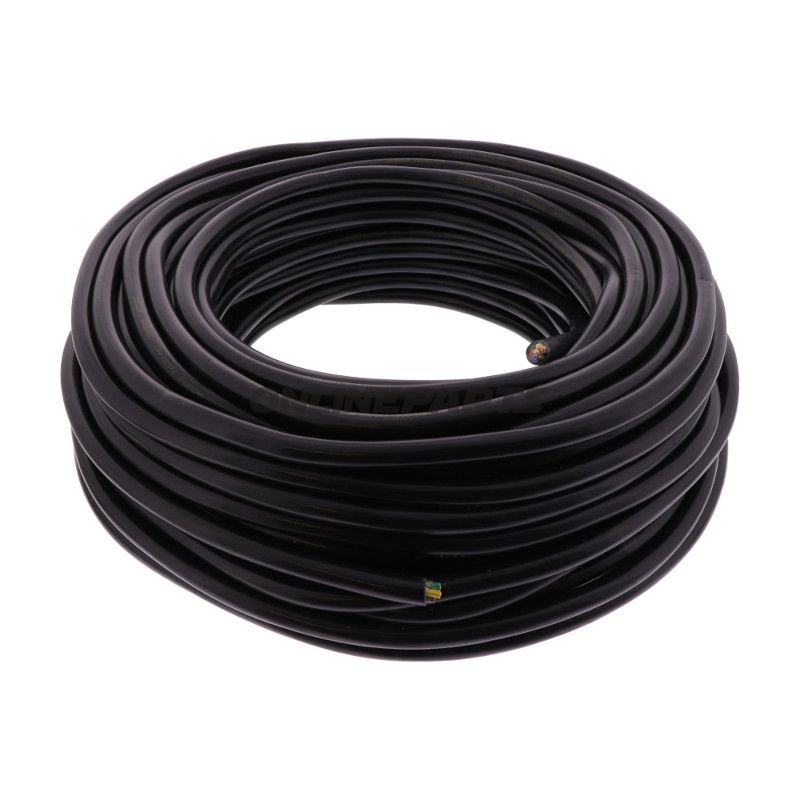

Kabel H05VV-F 7 x 1,5 mm² — Rundkabel für Fahrzeuge, schwarz, 50 m

Produktübersicht: Dieses 7-führige Rundkabel von JMP (MPN: 157.03.47, GTIN: 4043981372014) ist mit feindrähtigen, glänzenden Kupferleitern und einer PVC-Isolierung ausgeführt. Das Kabel ist für Installationen in Fahrzeugen und andere Anwendungen mit Anforderungen an eine flexible Mehrleiter-Verbindung bei bis zu 300 V vorgesehen.

• Typ: H05VV-F (Kabel-ID H05VV-F)
• Anzahl der Leiter: 7
• Querschnitt pro Leiter: 1,5 mm²
• Außen Durchmesser: ca. 11,3 mm
• Isolationsmaterial: PVC
• Leitermaterial: feindrähtig, blank Kupfer
• Farben der Ummantelung: schwarz
• Leitungsfarben: braun, schwarz, weiß, rot, blau, grün, gelb
• Länge: 50 Meter (Packung)
• Prüfkennzeichnung: VDE 0295 / 0207

Funktion und Anwendung
Das Kabel ist als flexible Installationsleitung für den Fahrzeugbereich und verwandte Niederspannungsanwendungen konzipiert. Die sieben Leiter ermöglichen mehrere parallele Kreise oder Signal- und Stromführende Bahnen in derselben Kabelstange, was die Verlegung im Motorraum, im Gepäck- und im Kabinenbereich erleichtert. Die H05VV-F-Konstruktion kombiniert Flexibilität mit einer robusten PVC-Außenschale, die Schutz vor mechanischer Belastung und typischen Umwelteinflüssen in Fahrzeugumgebungen bietet.

Materialwahl und Eigenschaften
Leiter aus feindrähtigem, blankem Kupfer gewährleisten gute elektrische Leitfähigkeit und erhöhte Flexibilität im Vergleich zu Massivleitern, was das Kabel für Installationen mit Bewegung oder Vibration geeignet macht. Die PVC-Isolierung wurde aufgrund der Kombination aus mechanischer Haltbarkeit, elektrischer Isolationsfähigkeit und Beständigkeit gegen Öl und typische Chemikalien gewählt, die in Fahrzeugumgebungen vorkommen. Die Bezeichnung H05VV-F kennzeichnet ein Kabel für Niederspannung (bis 300 V) mit PVC-isolierten Leitern und PVC-Außenschale.

Sicherheit und Normen
Das Kabel ist gemäß VDE 0295/0207 gekennzeichnet, was die Leiterkonstruktion und den Anwendungsbereich im Vergleich zu gängigen deutschen/westlichen Normen für flexible Leiter dokumentiert. Die Einhaltung dieser Normen bietet ein vorhersehbares Maß an mechanischer und elektrischer Leistung in Installationen.

Kompatibilität und Einsatzbereiche
Die 7 x 1,5 mm²-Konfiguration des Kabels eignet sich für separate Strom- und Signalleiter in leichten und schweren Fahrzeugen, Wohnwagen, Anhänger sowie in industriellen Anwendungen, bei denen mehrere Leiter im selben Kabel geführt werden. Die Farbcode der Leiter erleichtert die Identifikation beim Anschluss. Beachten Sie, dass der Einsatz in Bereichen mit hoher Hitze (über der Temperaturklasse der PVC) oder Anforderungen an chemische/UV-Beständigkeit Alternativen mit Spezialmaterialien erfordern kann.

Praktische Hinweise
Die Länge ist als 50 Meter pro Packung angegeben. Das Kabel eignet sich zum Verlegen in Kabelkanälen, Rohren und Paneldurchführungen, jedoch sollten bei Biegungen minimale Biegeradien eingehalten werden, um Schäden an der Isolierung oder den Leitern zu vermeiden; dies gilt insbesondere bei wiederkehrenden Bewegungen oder Vibrationen. Bei Montage im Motorraum wird eine ordnungsgemäße Befestigung und Entlastung zur Minimierung von Verschleiß empfohlen.

Identifikation
Dieses Produkt wird unter der Marke JMP mit der Artikelnummer (MPN) 157.03.47 und der globalen Handelsnummer (GTIN) 4043981372014 verkauft, wodurch es möglich ist, technische Dokumentationen und Ersatzteile zu derselben Produktlinie zu finden.
