Kabel H05vv-F 7X1.5 Sw Pack 10M Altn 1570347

Kabel H05VV-F, 7 x 1,5 mm² – runder Fahrzeugkabel, schwarz (10 m)

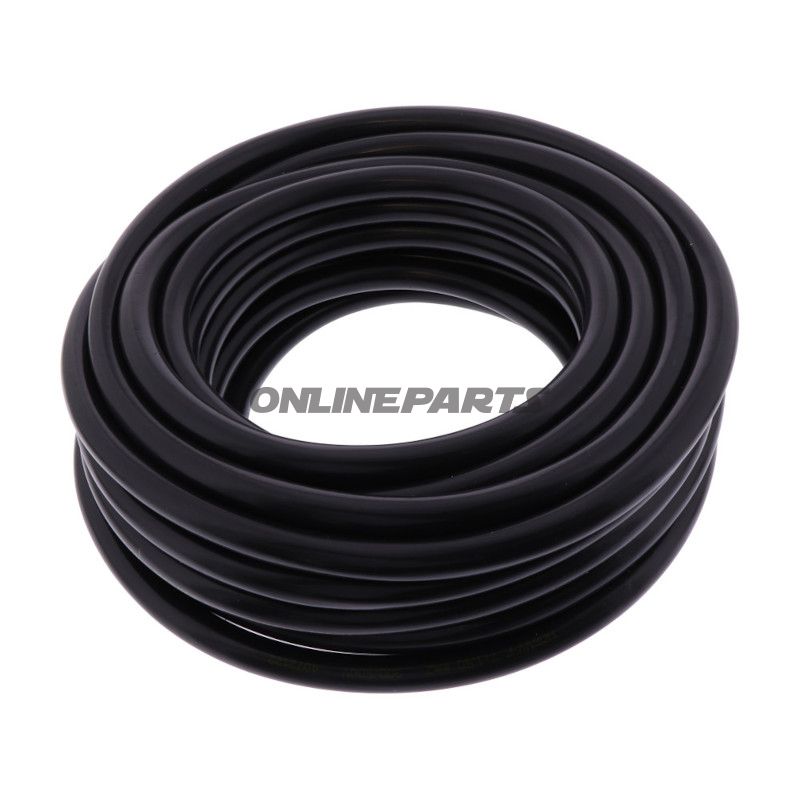

Produktübersicht: Dieses flexible, runde PVC-Kabel von JMP (MPN: 157.03.27, GTIN: 4043981371833) ist eine 7-adrige Leitung mit feindrähtigen, glänzenden Kupferleitern, die für Fahrzeuginstallationen und andere Anwendungen bis 300 V bestimmt ist. Es wird in einer 10-Meter-Rolle mit einem Außendurchmesser von ca. 11,3 mm und einem Gesamtquerschnitt von 7 x 1,5 mm² geliefert.

Funktion und Anwendung:

• Konzipiert als mittlere oder Instrumentenkabelführung in Fahrzeugen, in denen mehrere Signal- oder Stromkreise gemeinsam geführt werden.
• Geeignet für feste Installationen sowie bewegliche Verbindungen im Fahrzeugumfeld, bei denen Flexibilität und Haltbarkeit erforderlich sind.
• Gut geeignet zur Verteilung von Niederspannung (bis zu 300 V) an Lampen, Sensoren, Steckdosen und kleinere Verbraucher in Motorrad-, Anhänger- und Fahrzeuginstallationen.

Materialien und Aufbau:

• Kernleiter: Feinstdrähtige (stranded) glänzende Kupferleiter, die im Vergleich zu massiven Leitern eine verbesserte Flexibilität und gute elektrische Leitfähigkeit bieten.
• Isolierung: PVC-Isolierung um jeden Leiter, die grundlegenden mechanischen und elektrischen Schutz sowie Beständigkeit gegen typische Fahrzeugumgebungen bietet.
• Außenschicht: Schwarzes PVC-Gehäuse, das vor mechanischem Abrieb schützt und die Identifikation in Installationen erleichtert.
• Farbkodierung: Die Innenleiterfarben sind braun, schwarz, weiß, rot, blau, grün und gelb, was die Verkabelung und Fehlersuche vereinfacht.

Technische Eigenschaften:

• Anzahl Leiter: 7
• Querschnitt: 1,5 mm² pro Leiter
• Außendurchmesser: ca. 11,3 mm
• Kabeltyp/ID: H05VV-F
• Prüfzeichen: VDE 0295 / 0207
• Spannungsbereich: geeignet bis 300 V
• Länge: 10 Meter

Vorteile der Konstruktion (fachlich):

• Feinstdrähte Kupferleiter bieten gute Biegbarkeit bei engen Verlegungen und wiederholten Bewegungen im Vergleich zu massiven Leitern.
• PVC-Isolierung und äußere Ummantelung liefern zufriedenstellende mechanische Festigkeit und elektrische Isolation in Standardfahrzeug- und Industrieumgebungen.
• Integrierte Farben der Leiter reduzieren Montage- und Fehlersuchezeiten bei Installationen mit mehreren Kreisen.

Kompatibilität und Anwendungshinweise:

• Eignet sich für Beleuchtung, Signale und Niederspann-Verbraucher in Autos, Motorrädern, Wohnmobilen und Anhängern, bei denen die H05VV-F-Spezifikation akzeptiert wird.
• Nicht als Spezialkabel für Hochtemperaturumgebungen, extreme chemische Einwirkungen oder dauerhafte Außengrabenverlegung ohne zusätzlichen Schutz vorgesehen.
• Bei Steckverbindungen und Verbindungen: Sicherstellen der richtigen Abisolierung, korrekter Klemmen- oder Löttechnik sowie geeigneter Schrumpfschläuche oder Dichtmittel in exponierten Bereichen, um Korrosion und mechanischen Abrieb zu vermeiden.

Identifikation: Das Produkt wird von JMP geliefert und unter der Herstellernummer 157.03.27 registriert. GTIN 4043981371833 kann für Lagerverwaltung und Bestellprozesse verwendet werden.

Technische Daten (Zusammenfassung):

Bemerkung: Die Informationen basieren auf Herstellerangaben. Bei Unsicherheit über die Eignung in kritischen Anwendungen wird eine Prüfung gemäß lokaler Vorschriften und gegebenenfalls eine Erprobung in der Installationsumgebung empfohlen.
