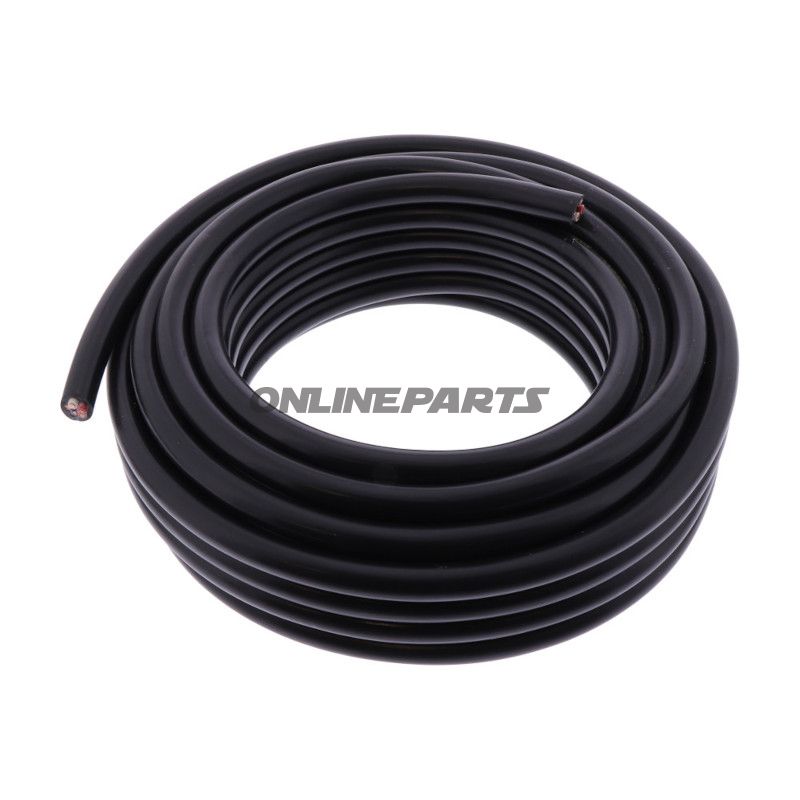

Kabel H05VV-F 5 x 1,5 mm² – runde PVC-Kabel für Fahrzeuginstallation (10 m)

Dieses Kabel von JMP (MPN: 157.03.20, GTIN: 4043981371772) ist ein Fünfleiter-Kabel der H05VV-F-Serie, konzipiert für elektrische Installationen in Fahrzeugen und anderen Anwendungen, bei denen Flexibilität und feindrähtige Leiter erforderlich sind. Die nachfolgende Beschreibung deckt Funktion, Materialien, technische Eigenschaften und Anwendungsbereiche ab, damit Mechaniker und erfahrene Motorradbenutzer die Eignung in der Praxis beurteilen können.

• Funktion: Fünfadriges Rundkabel zur Verdrahtung in Fahrzeugen. Verwendet für die Verteilung von niedriger bis mittlerer Wechsel- oder Gleichspannung (bis zu 300 V), Signal- und stromführende Verbindungen, bei denen mehrere Leiter in einer Ummantelung benötigt werden.
• Aufbau: Das Kabel besteht aus fünf geschlagenen, feindrähtigen Kupferleitern (reines Kupfer), jede mit individueller Isolierung in den Farben Braun, Schwarz, Weiß, Rot und Blau. Leiter sind in einer äußeren schwarzen PVC-Hülle zusammengefasst.
• Materialwahl und Eigenschaften:
  • Isolierung und äußere Ummantelung aus PVC: sorgt für gute mechanische Robustheit, Beständigkeit gegen übliches Öl und Schmutz sowie ausreichende Flexibilität für Kabelverlegungen in Kabinenteilen und engen Räumen.
  • Feindrähtige (geflochtene) Kupferleiter: erhöht Flexibilität und macht das Kabel geeignet für bewegliche und Biegebelastungen im Vergleich zu starren Massentröhren.
  • Prüfzeichen: VDE 0295/0207 kennzeichnet die Übereinstimmung mit relevanten deutschen Normen für Leiteraufbau und Flexibilität.
• Technische Daten:
  • Querschnitt: 5 x 1,5 mm²
  • Äußere Durchmesser: ca. 10,2 mm
  • Kabeltyp: H05VV-F (Kabel-ID H05VV-F)
  • Empfohlene Spannung: bis zu 300 V
  • Länge: 10 Meter (geliefert als Packung mit 10 m)
• Anwendungsbereiche und Kompatibilität: Geeignet für interne Verdrahtungen in Motorrädern, Rollern, kleinen Fahrzeugen, Zubehör und elektrischen Komponenten, wo Leitungen in Kanälen oder unter dem Armaturenbrett geführt werden. Nicht als Hauptkabel für Hochspannungs- oder Außenbodengelegenheiten vorgesehen ohne zusätzliche Schutzmaßnahmen oder geeignete Zulassung für den Außenbereich.
• Praxisvorteile: Die Kombination aus Feindrähtigkeit und PVC-Ummantelung erleichtert die Verlegung, bietet stabile elektrische Eigenschaften für Signale und Niederspannungsströme sowie eine klare Farbcodierung der Einzeladern für einfachere Anschlüsse und Fehleranalyse.

Hinweise: Das Kabel wird in einer Längen von 10 Metern pro Packung geliefert. GTIN 4043981371772 und der Hersteller JMP (MPN 157.03.20) können zur Identitäts- und Dokumentationsprüfung verwendet werden. Beachten Sie, dass die Verwendung in Umgebungen mit hohen Temperaturen, ständiger Ölexposition oder externem UV-Einfluss spezielle Kabel oder zusätzlichen Schutz erfordern kann, da PVC Einschränkungen unter extremen Bedingungen hat.
