Kabel JMP 157.03.18 H05VV-F 4x1,5 schwarz Runde PVC-Fahrzeugleitung. 4x1,5 mm², Außen-Ø 9,1 mm, feindrahtiger Kupferleiter, bis 300 V.

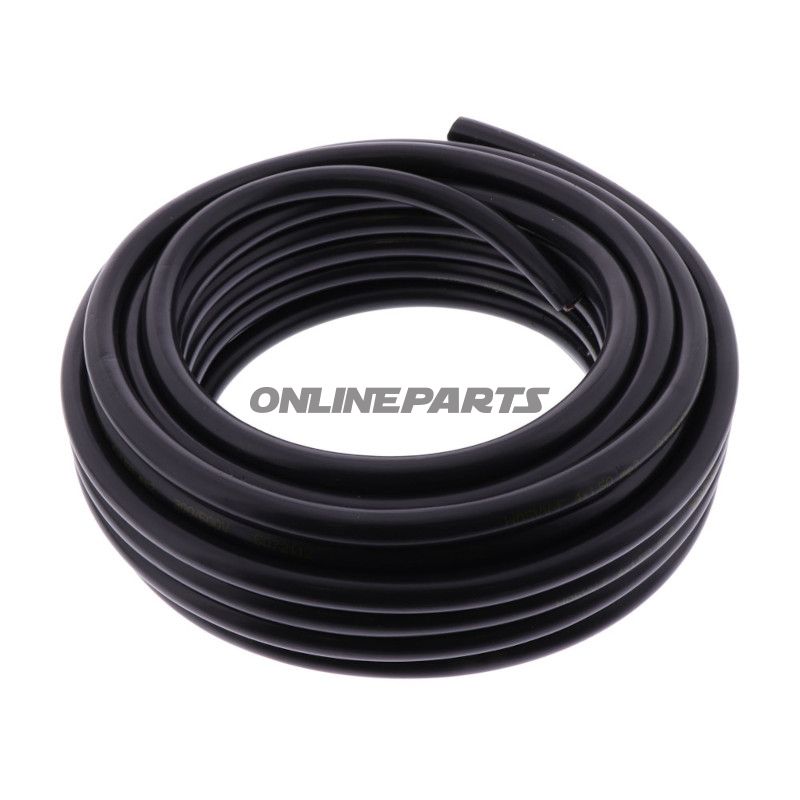

Kabel H05VV-F 4 x 1,5 mm² — rundes PVC-Fahrzeugkabel, 10 m
Produktübersicht: Dieses Rundkabel H05VV-F von JMP (MPN: 157.03.18, GTIN: 4043981371758) ist eine 4-adrige Fahrzeugleitung mit feindrähtigen, blanken Kupferleitern und einer äußeren PVC-Isolierung. Das Kabel ist für Niederspannungsinstallationen in Kraftfahrzeugen und Anwendungen mit Anforderungen an Beweglichkeit und gute Stromführung bis 300 V vorgesehen.
Funktion und Anwendung
Die primäre Funktion des Kabels besteht darin, elektrische Komponenten in Fahrzeugen zu verbinden, bei denen eine runde, flexible 4-adrige Leitung benötigt wird. Die Kombination aus feindrähtigen Leitern und PVC-Isolierung macht das Kabel geeignet für Installationen, bei denen Kabelkanäle oder bewegliche Teile Biegbarkeit erfordern. Anwendungsbereiche umfassen u.a. Innenverlegung, Anschluss von Beleuchtung, Sensoren und anderen 12–24 V-Systemen, solange die Spannungsanforderung 300 V nicht übersteigt.
Materialien und technische Eigenschaften
- Leitermaterial: Feindrähtiges, blankes Kupfer für verbesserte Flexibilität und guten elektrischen Kontakt bei Verbindungen.
- Isolierung: PVC (Polyvinylchlorid) um jeden Leiter und als äußere Ummantelung — gängige Nutzung in Fahrzeugkabeln zum mechanischen Schutz und elektrischen Isolation.
- Querschnitt: 4 x 1,5 mm² — geeignet für stromführende Kreise mit moderaten Belastungen.
- Äußerer Durchmesser: Ca. 9,1 mm.
- Farben: Äußere Ummantelung schwarz. Innere Leiterfarben: braun, schwarz, weiß und rot — erleichtert Identifikation und Fehlersuche bei der Installation.
- Spannung: Genehmigt für den Einsatz bis 300 Volt.
- Standard/Prüfzeichen: Entspricht relevanten VDE-Referenzen (VDE 0295 / 0207) für Leiter und Querschnittstypen.
Kompatibilität und Installationshinweise
- Das Kabel ist für Fahrzeuginstallationen und weitere Niederspannungsumgebungen mit entsprechendem Flexibilitätsbedarf vorgesehen.
- Bei Montage in Schaltschläuchen, Steckdosen oder beim Quetschen ist es wichtig, die korrekte Abisoliertechnik und geeignete Kabelschottterminals zu verwenden, um eine mechanisch und elektrisch zuverlässige Verbindung sicherzustellen.
- Die PVC-Hülle widersteht typischer mechanischer Abnutzung bei korrekter Befestigung, ist jedoch nicht für dauerhafte Exposition gegenüber aggressiven Chemikalien oder extremer Hitze ohne zusätzlichen Schutz geeignet.
Technische Daten (Zusammenfassung)
- Typ: H05VV-F, rund, 4-adrig
- Querschnitt: 4 x 1,5 mm²
- Länge: 10 Meter (Packung)
- Äußerer Ø: ca. 9,1 mm
- Isolierung: PVC
- Betriebsspannung: bis 300 V
- Farben: äußere Ummantelung schwarz; Leiterfarben braun, schwarz, weiß, rot
- Hersteller/Marke: JMP
- MPN: 157.03.18
- GTIN: 4043981371758
Qualitäts- und Anwendungsbemerkung: Die Wahl von feindrähtigen Kupferleitern bietet bessere Flexibilität und reduziert das Bruchrisiko bei wiederholter Bewegung im Vergleich zu starren Leitern. Die PVC-Isolierung ist eine robuste und kostengünstige Wahl für viele fahrzeugbezogene Installationen, aber bei hohen Temperaturen oder Kontakt mit Lösungsmitteln sollten alternative Materialien in Erwägung gezogen werden.
Wenn Sie spezifische Anforderungen an Temperaturbeständigkeit, chemische Beständigkeit oder Zertifizierungen über die VDE-Referenzen hinaus haben, kann es sinnvoll sein, die Detail-Spezifikationen beim Hersteller JMP (MPN 157.03.18) zu prüfen oder ein Kabel mit ähnlichen elektrischen Eigenschaften und zusätzlichen Materialmerkmalen zu suchen.
