Kabel H05vv-F 3X1.5 Sw Pack 10M Altn 1570343

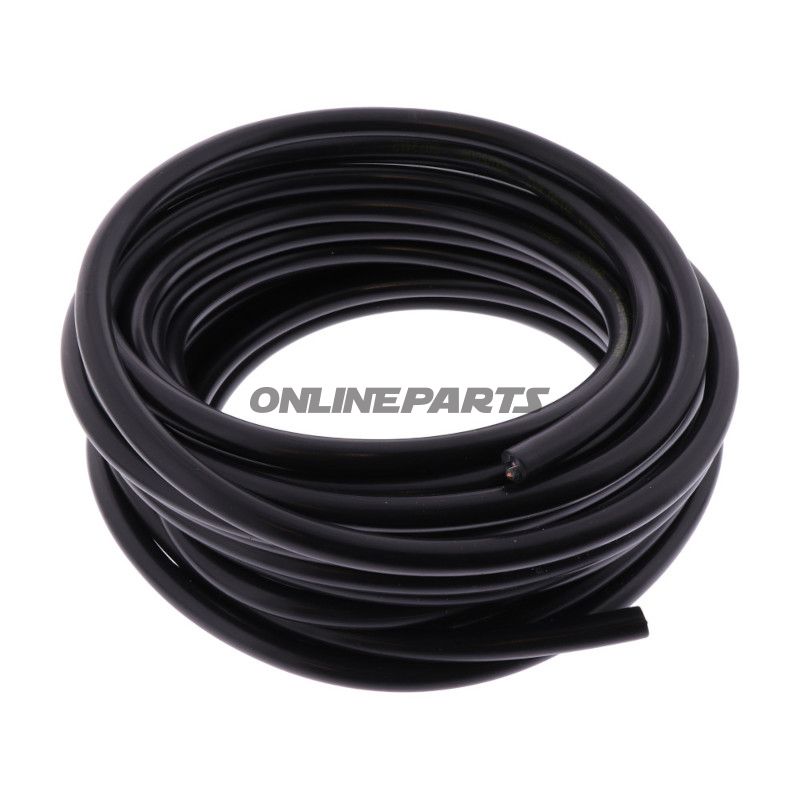

Kabel H05VV‑3x1,5, rund PVC‑Kabel für Fahrzeuge — 10 Meter

Produkt: JMP Kabel H05VV‑F, 3 x 1,5 mm², schwarz; MPN: 157.03.17; GTIN: 4043981371741.

Dies ist ein runddrahtiges PVC‑Installationskabel des Typs H05VV‑F, vorgesehen für Fahrzeuginstallationen und allgemeine Niederspannungsführung bis 300 V. Das Kabel wird in einer Länge von 10 Metern geliefert und besitzt drei Leiter aus feindrähtigem, blankem Kupfer als Leitermaterial. Die Kerne sind verdrillt und jeweils mit brauner, schwarzer und blauer Isolation versehen, während die äußere Ummantelung schwarz ist.

• Funktion: Überträgt Niederspannung in Fahrzeuginstallationen und anderen Anwendungen, bei denen flexibles, rundes PVC‑Kabel geeignet ist. Geeignet für feste Installationen und Installationen mit etwas Bewegung, bei denen Flexibilität und gute Leitfähigkeit erforderlich sind.
• Elektrische Daten: Spannungsklasse bis 300 V. Querschnitt: 3 x 1,5 mm².
• Physikalische Bauweise: Feindrähtiger (geflochten) blanker Kupferleiter für Flexibilität und guten Kontakt bei der Verbindung. PVC‑Isolation und äußere PVC‑Ummantelung bieten mechanischen Schutz und Isolation.
• Dimensionen: Außendurchmesser ca. 8,2 mm.
• Kennzeichnung und Standard: Identifikation: H05VV‑F. Prüfmarke gemäß VDE 0295/0207.
• Farben: Äußere Ummantelung schwarz; Leiterfarben braun, schwarz und blau (Phase, Phase, Neutral/je nach Anwendung und lokalen Farbvorgaben).

Materialwahl und Eigenschaften

PVC wurde sowohl für Isolation als auch für äußere Ummantelung gewählt. Die Vorteile von PVC in dieser Kabelart sind gute elektrische Isolation, akzeptabler mechanischer Widerstand und Flexibilität bei Raumtemperaturen. Feindrähtige Kupferleiter ermöglichen geringe Kontaktwiderstände und machen das Kabel biegsamer als massiver Leiter. PVC ist jedoch weniger hitzebeständig als spezielle Silikon- oder Fluorpolymer-Kabel; bei hohen Betriebstemperaturen oder Anforderungen an Öl-/Chemikalienbeständigkeit sollte dies berücksichtigt werden.

Anwendungshinweise und Kompatibilität

• Das Kabel ist für den Fahrzeugbereich und elektrische Installationen konzipiert, bei denen H05VV‑F‑Eigenschaften geeignet sind (Niederspannung, Innenbereich oder geschützte Bereiche in Fahrzeugen oder Maschinen).
• Nicht für direkten Erdkontakt ohne zusätzlichen mechanischen Schutz oder für Anwendungen mit hoher Wärmebelastung oder aggressiven Chemikalien vorgesehen, sofern nicht spezielle Schutzmaßnahmen getroffen werden.
• Geeignet für Verwendung an Kabelschuhen, Schraub‑ oder Klemmverbindungen; feindrähtige Leiter können Endhülsen oder ähnliche Maßnahmen zur zuverlässigen Verbindung in Klemmen erfordern.

Technische Schlüsseldaten

• Typ: H05VV‑F (rundes Fahrzeugkabel)
• Kerne: 3
• Querschnitt: 3 x 1,5 mm²
• Außen Ø: ca. 8,2 mm
• Isolationsmaterial: PVC
• Spannung: bis 300 V
• Länge: 10 m
• Standard/Test: VDE 0295 / 0207

Die Marke JMP (MPN 157.03.17) ist sowohl auf dem Produktaufkleber als auch in der Dokumentation aufgeführt, und GTIN 4043981371741 kann für eine eindeutige Identifikation in Ersatzteilkatalogen und Beschaffungssystemen verwendet werden.
