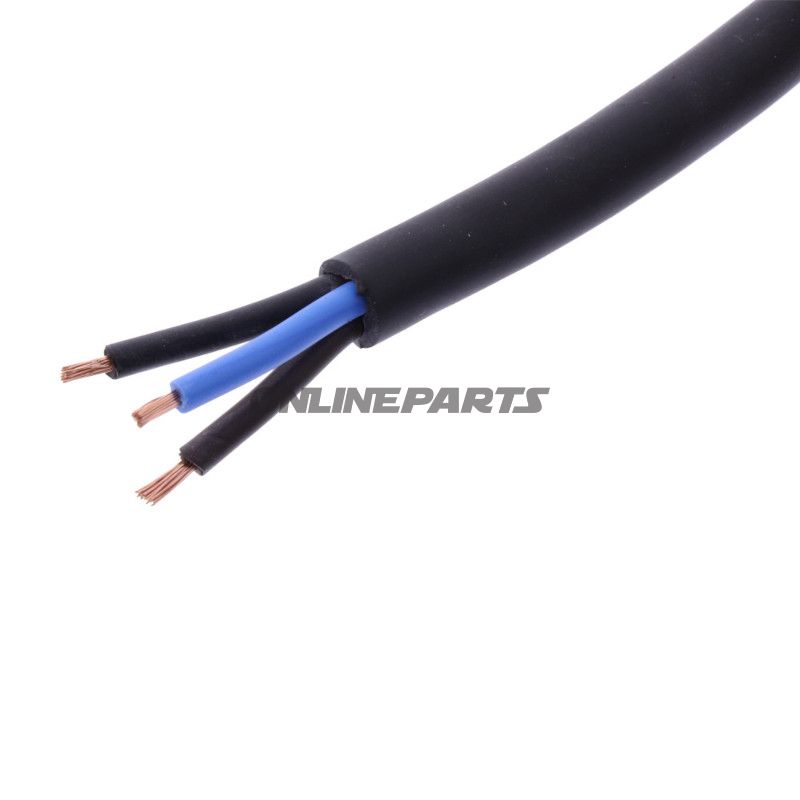

Kabel JMP 157.04.24 H05RR 3x1,5 mm². Für Fahrzeug-/Elektrikanschluss. Gummiisolierung, feinadriger verzinnter Kupferleiter, schwarz.
Kabel H05RR-F 3 x 1,5 mm² — flexibles Gummikabel für Fahrzeuginstallationen (5 m)
Brand: JMP — MPN: 157.04.24 — GTIN: 4043981399592
Dieses H05RR-F-Kabel ist ein leichtes, flexibles Gummikabel, das für elektrische Leitungen in Fahrzeugen und Anwendungen konzipiert ist, bei denen Bewegung und Vibration Anforderungen an die Leiterflexibilität und den äußeren Schutz stellen. Das Produkt wird in einer Länge von 5 Metern geliefert und verfügt über drei Leiteren à 1,5 mm², was es für gängige stromführende Kreise an Motorrädern, kleinen Fahrzeugen und Zubehör geeignet macht.
Funktion und Anwendung
- Der Kern besteht aus feinlitzenverzwinnten Kupferleitern, die die Flexibilität verbessern und das Risiko von Korrosion in Verbindungen reduzieren.
- Die Gummiummantelung (H05RR-F Standard) bietet mechanischen Schutz vor Verschleiß, isoliert gegen Feuchtigkeit und toleriert wiederholtes Biegen während des Betriebs.
- Konzipiert für Fahrzeuginstallationen, einschließlich Stromversorgung von Scheinwerfern, Pumpen und anderem Zubehör, bei dem ein robustes, aber flexibles Kabel erforderlich ist.
Materialien und Eigenschaften
- Leitermaterial: Verzinntes Kupfer, feingeschliffen — erhöht Widerstandsfähigkeit gegen Oxidation und macht das Kabel flexibler bei Vibrationen und wiederholten Bewegungen.
- Isolierung und äußere Hülle: Gummi (elastomermaterial) — bietet gute mechanische Widerstandsfähigkeit, Beständigkeit gegen Öl- und Kraftstoffspritz bei normalen Betriebsbedingungen sowie erhaltene Flexibilität bei variierenden Temperaturen innerhalb des spezifizierten Bereichs des Kabeltyps.
- Farbe: Schwarze äußere Hülle — leicht zu verstecken in Kabinenführungen und gängig in der Fahrzeuginstallationspraxis.
Technische Daten
- Anzahl der Leiter: 3
- Querschnitt pro Leiter: 1,5 mm²
- Standardbezeichnung: H05RR-F
- Länge: 5 Meter
- Isolationsmaterial: Gummi
- Anwendung: Fahrzeuginstallation / elektrische Führung
| Technical Data: |
|---|
| Usage | : Vehicle Wiring |
| No. of Cores | : 3 |
| Cross section | : 1.5 mm² |
| Insulation | : Rubber |
| Colour | : Black |
| Length | : 5 Meter |
Kompatibilität und Installation
Das Kabel eignet sich für gängige 12 V- und 24 V-Schaltungen in Motorrädern, ATVs und ähnlichen Fahrzeugen, bei denen ein Leiterquerschnitt von 1,5 mm² verwendet wird. Die Feinlitzenkonstruktion erfordert korrekte Crimp- oder Lötverbindungen und geeignete Kabelschuhe, um langlebige elektrische Verbindungen sicherzustellen. Beim Verlegen in Verzeichnissen und in der Nähe von Wärmequellen sollten Installationsanweisungen und Temperaturgrenzen für H05RR-F eingehalten werden.
Sicherheit und Handhabung
- Vergewissern Sie sich, dass Betriebs- und Stromstärke innerhalb der Spezifikationen des Kabeltyps liegen und dass Temperatur- sowie Umweltbedingungen für die Gummi-Isolierung geeignet sind.
- Bei Befestigungen verwenden Sie Kabelbinder und Führungsrohre, um scharfe Biegungen und Reibung an Kanten zu vermeiden.
- Bei Verbindungen ist eine ordentliche Isolation, der Einsatz geeigneter Kabelschuhe und Schutz vor Feuchtigkeit an Kontaktpunkten zu empfehlen.
Produktbezeichnung in klarer Textform: Kabel H05RR für 3 x 1,5 mm², schwarz, Packung 5 Meter — JMP Modell 157.04.24 (GTIN 4043981399592).
