Kabel H03vv-F 4X0.75 Sw Pack 50M Altn 1570313

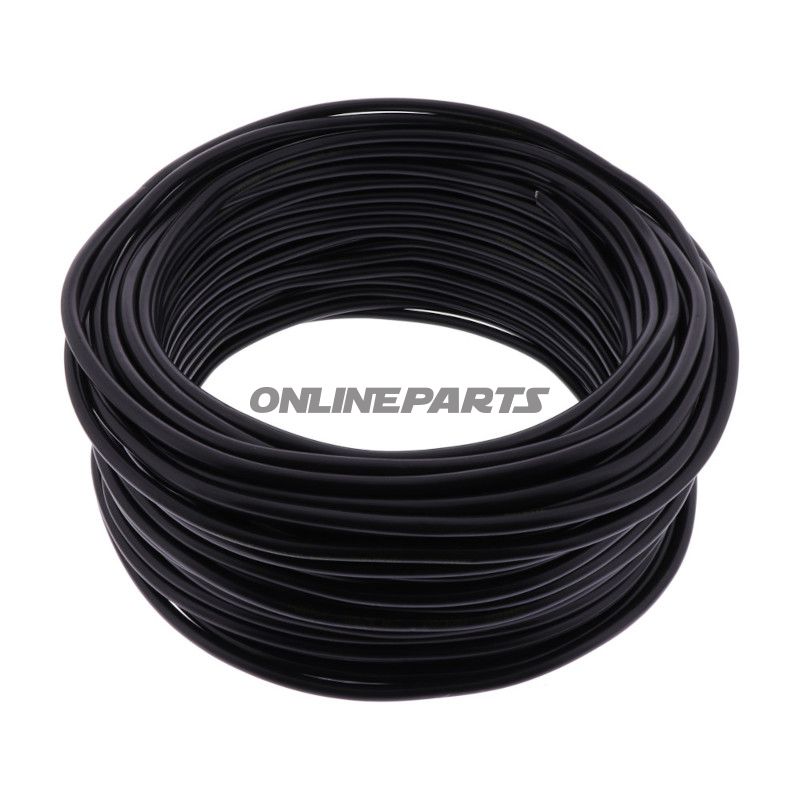

Kabel H03VV-F 4 x 0,75 mm² – runde PVC Fahrzeugkabel, 50 Meter

Produkt: Kabel H03VV-F in Schwarz von JMP (MPN: 157.03.41, GTIN: 4043981371956). Dies ist ein 4-adriges, rundes, flexibles Schlauchkabel für Fahrzeuginstallationen und Niederspannungsanwendungen bis 300 V.

Funktion und Anwendung

• Das Kabel ist für interne Verkabelung in Fahrzeugen und Geräten konzipiert, wo flexible runde Leiter für Steuer- und leistungsführende Funktionen benötigt werden.
• Geeignet für Führungsstrecken, an denen mehrere farbcodierte Leiter in einer gemeinsamen Ummantelung benötigt werden, z. B. für Signale, Beleuchtung und geringleistende Kreise in Motorrädern, Rollern und Ähnlichem.
• Zugelassen für Betriebstspannungen bis zu 300 V, was typischen Anforderungen für leichte Fahrzeuginstallationen und Niederspannungsanwendungen entspricht.

Materialien und Aufbau

• Leiter: Feinverdrillte (geflechtete) Kupferleiter mit glänzender Oberfläche für guten elektrischen Kontakt und Flexibilität bei wiederholter Bewegung.
• Querschnitt: 4 x 0,75 mm² — geeignet für geringe Ströme und Signale, wobei die Flexibilität des Kabels gegenüber hohen Stromführenden Eigenschaften priorisiert wird.
• Isolierung: PVC-Isolierung um jeden Kern und eine insgesamt äußere PVC-Hülle; PVC bietet mechanischen Schutz, gute Isoliereigenschaften und gängige Beständigkeit gegenüber Öl- und Schmutzbelastung in Fahrzeugumgebungen.
• Äußerer Durchmesser: ca. 6,4 mm, was ein kompaktes Profil für Führungsrohre und Kabelbündel ermöglicht.

Farbcodierung und Identifikation

• Äußere Hülle: Schwarz.
• Kernfarben: Braun, Weiß, Rot und Grün — die Farben ermöglichen eine einfache Identifikation beim Anschluss und Fehlersuche.
• Typbezeichnung: H03VV-F (Kabelidentifikation) und Prüfzeichen gemäß VDE 0295/0207, wie in den technischen Daten des Herstellers angegeben.

Technische Eigenschaften

• Anzahl der Leiter: 4
• Querschnitt je Leiter: 0,75 mm²
• Spannung: bis zu 300 V
• Äußerer Durchmesser: ca. 6,4 mm
• Isolationsmaterial: PVC
• Länge: 50 Meter

Kompatibilität und Anwendungsüberlegungen

• Das Kabel eignet sich für gängige Fahrzeugverkabelung und kleinere elektrische Installationen, bei denen Flexibilität, Farbcodierung und kompakte Querschnittwerte erforderlich sind.
• Nicht geeignet für permanente Installationen mit hohen Temperaturanforderungen oder in Bereichen mit starker chemischer/UV-Belastung ohne zusätzlichen Schutz; in solchen Fällen sollte die Materialauswahl in Bezug auf Temperaturbeständigkeit und UV-Exposition bewertet werden.
• Bei Montagearbeiten wird empfohlen, geeignete Sicherungen und Kabeldimensionierung in Bezug auf die Belastungsströme auszuwählen, um eine Überlastung der 0,75 mm² Leiter zu vermeiden.

Dokumentation und Identifikation

• Hersteller: JMP — diese Kabelvariante ist bei JMP mit der Artikelnummer MPN 157.03.41 identifiziert.
• GTIN (Strichkode): 4043981371956 — nützlich für Lagerverwaltung und eindeutige Produktidentifikation.
• Typ- und Prüfzeichen: H03VV-F und VDE 0295/0207 sind in den technischen Daten des Herstellers angegeben.

Wenn Sie weitere technische Daten benötigen (z. B. Leitungswiderstand, Betriebstemperaturbereich oder Zulassungsberichte), können diese in der Regel aus dem Datenblatt des Herstellers JMP MPN 157.03.41 bezogen werden.
