Kabel H03vv-F 3X0.75 Sw Pack 5M Altn 1570311

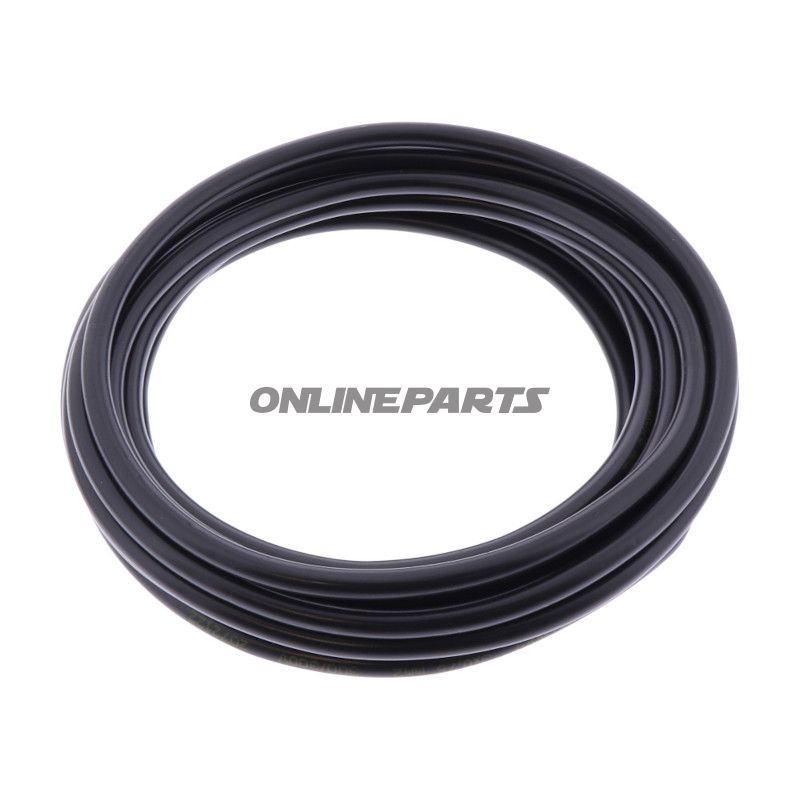

Kabel H03VV‑F 3 x 0,75 mm² – Rund-PVC-Fahrzeugkabel, 5 m (schwarz)

Produkt: JMP Kabel H03VV‑F, 3‑leiter Rundfahrzeugkabel mit feindrähtigen Kupferleitern. Dieses Kabel wird in einer Länge von 5 Metern geliefert und ist mit der Hersteller-Artikelnummer MPN 157.02.77 und GTIN 4043981371383 gekennzeichnet.

Funktion und Einsatz

• Das Kabel ist für interne Verdrahtung in Fahrzeugen sowie für Anwendungen gedacht, bei denen eine leichte, flexible Schlauchleitung erforderlich ist.
• Geeignet für installierte Kreise mit einer maximalen Betriebs spannung von bis zu 300 V.
• Typische Anwendungen umfassen den Anschluss von Leuchten, kleinen elektrischen Geräten, Instrumenten und interne Leitwege in Motorrädern, Rollern und Autos.

Materialien und Aufbau

• Leiter: Feindrähtige (geflochtene) blanke Kupferleitern, die bei häufigen Bewegungen und Zugbelastungen gute Flexibilität bieten.
• Isolierung und äußere Ummantelung: PVC, das elektrische Isolation mit moderater mechanischer Widerstandsfähigkeit und üblicher chemischer Beständigkeit kombiniert.
• Bauweise: 3 polige Kerne, verdrillt (verseilt) für bessere Handhabung und reduzierten Störsignal/Beeinflussung bei Bewegungen.

Technische Daten

• Anzahl der Leiter: 3
• Querschnitt pro Leiter: 0,75 mm²
• Äußerer Durchmesser: ca. 5,5 mm
• Drahtfarben: braun, blau und schwarz (Innenleiter)
• Kurzbezeichnung: H03VV‑F (Kabel-ID)
• Test/Standard: entspricht den VDE‑Kennzeichnungen angegeben als VDE 0295/0207
• Länge: 5 m (wird als einzelnes Paket geliefert)

Eigenschaften und praktische Überlegungen

• Feindrahtiges Kupfer bietet gute Flexibilität, was das Verlegen in engen Räumen und durch Kabelkanäle an Motorrädern erleichtert.
• Die PVC-Hülle ist robust bei normalen Vibrationsbelastungen und schützt vor leichtem mechanischem Verschleiß; bei installationen an exponierten Orten wird zusätzliche Schutzmaßnahme empfohlen (z. B. Spiralschlauch oder Schrumpfschläuche) gegen scharfe Kanten und hohe Wärme.
• Die Spannungsfestigkeit des Kabels (bis 300 V) deckt die meisten 12–24 V Fahrzeuganwendungen und kleinere Niederspannungsinstallationen ab.

Kompatibilität und Montage

• Das Kabel kann mit Standardsteckern, Klemmen und Crimpabschlüssen verwendet werden, die für 0,75 mm² Leiter ausgelegt sind. Stellen Sie sicher, dass Sie Anschlüsse und Klemmleisten wählen, die für Feindrähtige Leiter dimensioniert sind (ggf. mit Einsatz oder Ferrulen), um mechanische und elektrische Haltbarkeit zu gewährleisten.
• Geeignet für Installationen im Motorraum, Armaturenbrett und Lampenführungen, vorausgesetzt, die Temperatur- und Chemikalienanforderungen (Öl, Benzin, hohe Hitze) für das PVC-Material werden nicht überschritten.

Identifikation

• Marke: JMP
• MPN: 157.02.77
• GTIN: 4043981371383

Gesamtbewertung

JMP H03VV‑F 3 x 0,75 mm² ist ein flexibles, rundes PVC-Kabel für interne Fahrzeugverdrahtung, bei dem Flexibilität und einfache Installationsmöglichkeiten wichtig sind. Erwägen Sie Schutz gegen Wärme und mechanischen Verschleiß in exponierten Bereichen und verwenden Sie geeignete Endbearbeitungen bei der Montage feindrähtiger Leiter.
