Kabel H03vv-F 2X0.75 Sw Pack 5M Altn 1570310

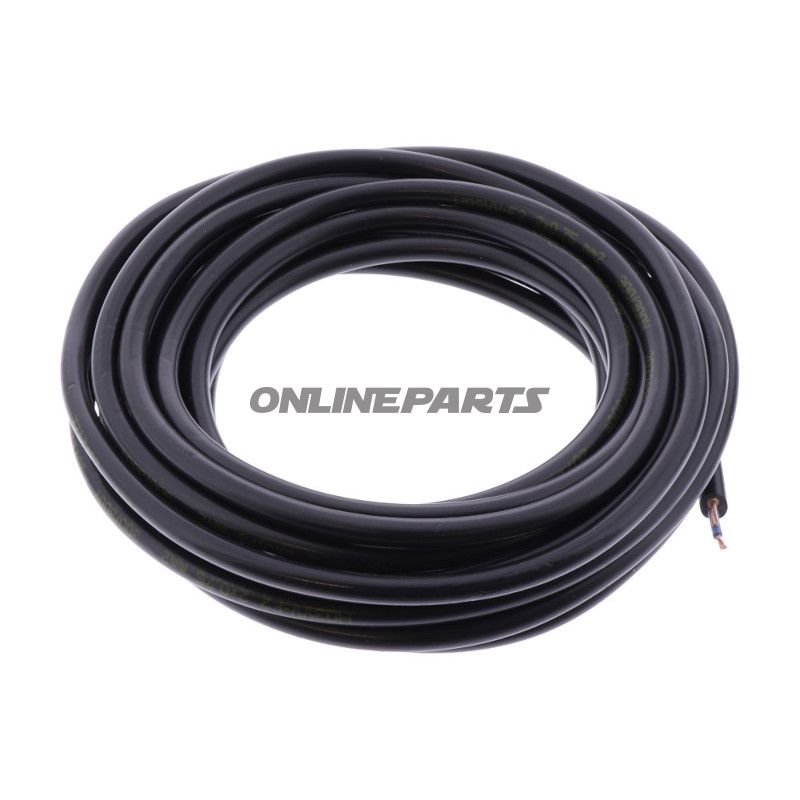

Kabel H03VV-F 2 x 0,75 mm² — runder PVC-kabel zu Fahrzeug- und Niederspannungsleitungen (5 m)

Dieses Kabel von JMP (MPN: 157.02.76, GTIN: 4043981371376) ist ein 2‑leiteriges, rundes H03VV-F-Führer, der für Fahrzeugleitungen und andere Niederspannungsinstallationen vorgesehen ist. Die Konstruktion kombiniert feinst-drähten blanken Kupferleiter mit PVC-Isolierung und einer schwarzen äußeren Ummantelung, was ein flexibles Kabel ergibt, das sich für enge Führungswege und den normalen Betrieb bei bis zu 300 V eignet.

Funktion und Anwendung

• Primäre Funktion: Elektrische Führung von Niederspannung in Fahrzeugen und Geräten.
• Anwendungsbereiche: Fahrzeugleitungen, Anschlüsse an elektrische Geräte, allgemeine Niederspannungsinstallationen.
• Betriebsbedingungen: Geeignet für Installationen, bei denen Flexibilität und Platzersparnis erforderlich sind; geeignet für allgemeine elektrometallische Handhabung, nicht ausgelegt für hohe Temperaturen oder aggressive chemische Umgebungen.

Materialien und Konstruktion

• Leiter: Feinstdrähtiges, blankes Kupfer. Feinstdrähtiges Kupfer verbessert die Biegsamkeit und verringert das Bruchrisiko bei wiederholten Bewegungen im Vergleich zu starren Massendrähten.
• Isolierung: PVC um jeden Leiter — Standardlösung für H03VV-F, die elektrische Isolation und mechanischen Schutz bei normalem Gebrauch bietet.
• Außenkappe: Schwarze PVC-Ummantelung, runde Profilform mit einem gesamten Außendurchmesser von ca. 5,5 mm.
• Farbkodierung: Innere Leiter in braun und blau zur eindeutigen Phasen- und Neutralidentifikation bei der Installation.

Technische Daten

• Typ: H03VV-F (rund, 2‑Leiter)
• Querschnitt: 2 x 0,75 mm²
• Außendurchmesser: ca. 5,5 mm
• Anzahl der Leiter: 2 (braun, blau)
• Spannungsbereich: bis zu 300 V
• Material: Feinstdrähtige Kupferleiter, PVC-Isolierung und Ummantelung
• Zertifizierung: VDE 0295 / 0207
• Länge: 5 Meter (wird als einzelne Packung geliefert)

Technische Vorteile und arbeitsrelevante Hinweise

• Die Flexibilität des Feinstdrähtekupfers erleichtert das Verlegen durch enge Räume und bei wiederholter Beanspruchung.
• Die PVC-Isolierung bietet ausreichenden mechanischen Schutz und elektrische Isolation für typische Niederspannungsaufgaben in Fahrzeugen und Geräten.
• Die runde Profilform und der äußere Durchmesser von 5,5 mm erleichtern Kabelführung und Befestigung in Standardklemmen und Kabelkanälen.
• Die Einhaltung der VDE-Prüfungen zeigt, dass Materialien und Fertigung festgelegten Sicherheits- und Qualitätskriterien für diese Kabelart entsprechen.

Kompatibilität und Installation

• Geeignet zur Verbindung mit Standardklemmen und Steckdosen, die für 0,75 mm² Leiter ausgelegt sind; bei Crimp- oder Lötverbindungen entsprechende Terminalblöcke für Feinstdrähte verwenden.
• Nicht für feste Installationen in hohen Temperaturbereichen oder für den Außeneinsatz ohne zusätzlichen UV- und Medienschutz geeignet.
• Bei Einsatz in Fahrzeugen: Für ordnungsgemäße Führung und Befestigung sorgen, um Abnutzung durch Vibrationen oder Kantkontakt zu vermeiden.

Marke: JMP — das Produkt wird identifiziert und unter der JMP-Artikelnummer 157.02.76 (GTIN 4043981371376) geliefert.
