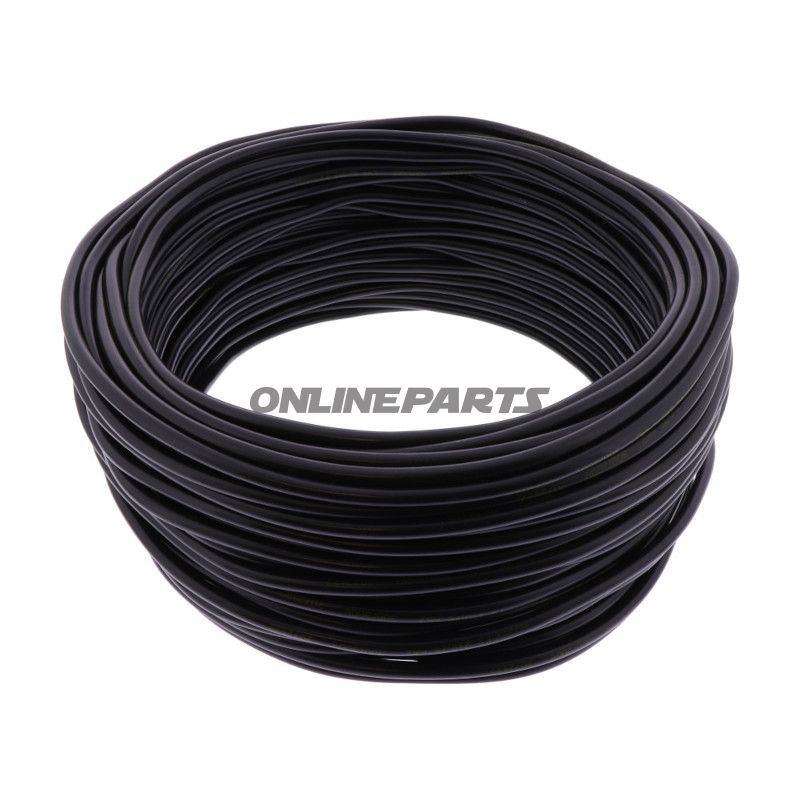

Kabel H03VV-F 2 x 0,75 mm² — rund, 2-poliges Fahrzeugkabel (50 m)
Kurz über das Produkt: Dies ist ein 2leiteriges Rundkabel H03VV-F von JMP (MPN: 157.03.37, GTIN: 4043981371925) in Schwarz mit einem gesamten Querschnitt von 2 x 0,75 mm² und einer Länge von 50 Metern. Kabeltyp geeignet für elektrische Installationen in Fahrzeugen und anderen Niederspannungsanwendungen bis 300 V.
Funktion und Anwendung
Das Kabel bietet eine flexible, runde Leitungsverbindung für Signal- und Stromkreise in Motorrädern, Rollern und anderen Kleinfahrzeugen sowie für Installationen, bei denen eine einfache Schlauchleitung erforderlich ist. Die 2-polige Ausführung mit zwei getrennten Kernen (Farben Braun und Blau) macht es geeignet für typische Plus/Minus- oder Phasen/Neutral-Verbindungen bei niedriger Spannung. Die Kabel-ID H03VV-F gibt die Anforderungen der Norm an Konstruktion und Verwendung für diese Art PVC-Leitung an.
Materialien und Bauweise
- Adern: Feinadrige, blanke Kupferleiter für gute Flexibilität und zuverlässige elektrische Leitfähigkeit bei wiederholten Bewegungen und Biegungen.
- Isolierung und Ummantelung: PVC-Isolierung um jeden Leiter und äußere PVC-Schale in Schwarz. PVC bietet ausreichenden mechanischen Schutz und Beständigkeit gegenüber typischem Öl- und Schmutzbelastung in Fahrzeugumgebungen.
- Konstruktion: Gefärbte Kerne (feinadrig) in Zwei-Leiter-Konfiguration mit rundem Profil und einem Außendurchmesser von ca. 5,5 mm.
Technische Eigenschaften
- Querschnitt: 2 x 0,75 mm²
- Außendurchmesser: ca. 5,5 mm
- Anwendbare Spannung: bis zu 300 V
- Farben: Außenschale Schwarz, Adern Braun und Blau
- Standard/Test: VDE 0295 / 0207 (Prüfzeichen)
- Länge: 50 Meter pro Packung
Kompatibilität und praktische Aspekte
Das Kabel ist für übliche Installationsaufgaben in Fahrzeugen konzipiert: für Lichtsysteme, Signale, kleine Motorsteuerungen und Zubehör, bei denen Flexibilität und Platzersparnis wichtig sind. Aufgrund der Feinleitung eignet es sich für Verdrahtungen, die Biegsamkeit und Vibrationsfestigkeit erfordern, sollte aber nicht in Umgebungen mit konstant extremen Temperaturschwankungen oder wo chemische Beständigkeit über PVC hinaus gefordert ist verwendet werden.
Qualität, Kennzeichnung und Identifikation
Der Hersteller JMP gibt MPN 157.03.37 für dieses Produkt an, und GTIN 4043981371925 ist mit der Produktverpackung verknüpft. Kabel-ID H03VV-F und VDE-Testzeichen (0295/0207) beschreiben Konstruktion und Übereinstimmung mit gängigen elektrischen Anforderungen für diese Art PVC-Leitung.
Montage- und Sicherheitshinweise
- Bei der Installation müssen Leitungen ordnungsgemäß befestigt und vor scharfen Kanten sowie Verschleiß geschützt werden. Verwenden Sie geeignete Kabelabstützungen an Durchführungen.
- Beim Schweißen oder Wärmeeinwirkung sollte die PVC-Ummantelung vermieden oder geschützt werden, da PVC bei hohen Temperaturen abgebaut wird.
- Überprüfen Sie die Dimensionierung in Bezug auf Strömung und Spannung für die konkrete Anwendung — 0,75 mm² begrenzt die Tragfähigkeit im Vergleich zu größeren Querschnitten.
Technische Daten (Zusammenfassung):
| Technische Daten |
|---|
| Anwendung | Fahrzeugleitung / leichte Schlauchleitung |
| Anzahl der Leiter | 2 |
| Querschnitt | 2 x 0,75 mm² |
| Isolierung | PVC |
| Farbe | Schwarz (Außenschale), Braun/Blau (Leiter) |
| Länge | 50 Meter |
Marke: JMP • MPN: 157.03.37 • GTIN: 4043981371925
