Schweißkabel JMP 157.03.97 Hochflexibles H01N2-D Kabel. Kupferleiter 70,0 mm², Polychloroprenmantel, öl- und flammgeschützt, Temperaturbereich -25 bis +80 °C.
Kabel H01N2-D 70 mm², flexibles Schweißkabel für hohe Stromführung

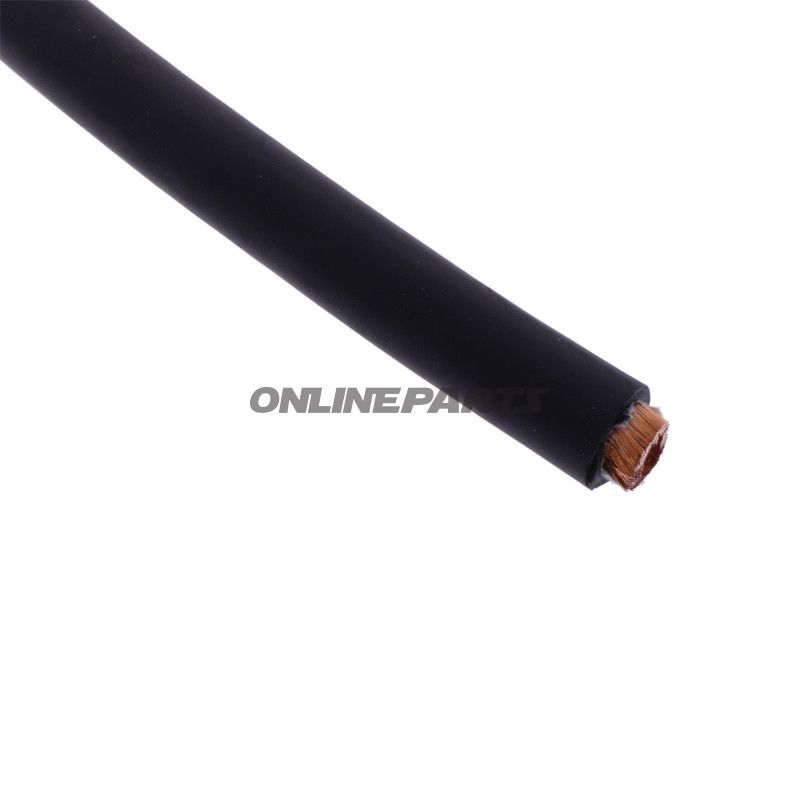

Dieses Produkt ist ein H01N2-D Schweißkabel mit dem Querschnitt 70,0 mm², schwarzer Ummantelung, geliefert in Längen von je 1 Meter. Das Produkt von JMP (MPN: 157.03.97, GTIN: 4043981399363) ist für Anwendungen mit hohem Strombedarf und Anforderungen an mechanische Flexibilität ausgelegt, z.B. Schweißmaschinen, Stromkabel für mobile Geräte und andere Installationen, bei denen Beweglichkeit des Kabels und Verschleißfestigkeit wichtig sind.
Funktion
- Die Hauptfunktion des Kabels besteht darin, große Ströme mit minimalem Spannungsabfall zu führen, während es gleichzeitig wiederholten Bewegungen und mechanischer Belastung standhält.
- Es ist gemäß DIN VDE 0298 Teil 300 für den Einsatz vorgesehen — beachten Sie diesen Standard bei der Anwendung.
- Eignet sich sowohl für feste Installationen, flexible Verbindungen als auch für vorübergehende Verbindungen in Werkstätten und industriellen Umgebungen, in denen schweißbedingte Stromanforderungen auftreten.
Materialien und Konstruktion
- Leiter: Blankkupferleiter aufgebaut aus vielen feinen Drähten, um hohe Flexibilität und geringe thermische Widerstände zu gewährleisten.
- Kernstruktur: Folienkernlösung zur verbesserten Handhabbarkeit und zum Schutz vor internem Verschleiß.
- Außenmantel: Polychloropren (neopren-ähnlich), gewählt für gute Öl- und Chemikalienbeständigkeit sowie erhöhte Widerstandsfähigkeit gegen Verschleiß und mechanische Einwirkungen.
- Brandverhalten: Der Mantel ist flammhemmend gemäß relevanten Standardanforderungen für Schweißkabel.
- Temperaturbereich: Zugelassen für den Betrieb von -25 °C bis +80 °C unter normalen Belastungsbedingungen.
Technische Daten (Zusammenfassung)
- Typbezeichnung: H01N2-D
- Querschnitt: 70,0 mm²
- Farbe: Schwarz
- Temperaturbereich: -25 °C bis +80 °C
- MPN: 157.03.97
- GTIN: 4043981399363
- Marke: JMP
Anwendungs- und Montagehinweise
- Nutzung gemäß DIN VDE 0298 Teil 300 — Überschreiten Sie nicht empfohlene Strom- und Temperaturgrenzen.
- Sorgen Sie für korrekte Ab- und Auflötung bzw. Pressverbindung bei Kabelschuhen; große Querschnitte erfordern geeignete Terminale und ausreichende mechanische Entlastung.
- Vermeiden Sie wiederholte starkes Biegen nahe Klemmen und Anschlüssen, um Drahtrisse in feinen Leiterfasern zu verhindern.
- Bei Exposition gegenüber aggressive Chemikalien oder extremen Temperaturen sollte die Materialauswahl entsprechend den spezifischen Bedingungen verifiziert werden.
Kompabilität und Nutzungsszenarien
- Geeignet für Schweißanlagen und Kraftversorgungskabel, bei denen Flexibilität und hohe Stromführungsfähigkeit erforderlich sind.
- Geeignet für mobile Werkstätten, schweißinstallationen auf Lastwagen und andere Anwendungen, bei denen Kabelzug und Ölexposition auftreten.
Das Produkt von JMP ist mit GTIN 4043981399363 und MPN 157.03.97 gekennzeichnet, was eine einfache Identifikation in Ersatzteillisten und bei Bestellungen ermöglicht. Die Beschreibung und Materialauswahl fokussieren sich auf praktische Eigenschaften für Monteure und Motorradfahrer, die Schweißkabel unter realistischer Betriebsbedingungen handhaben.
